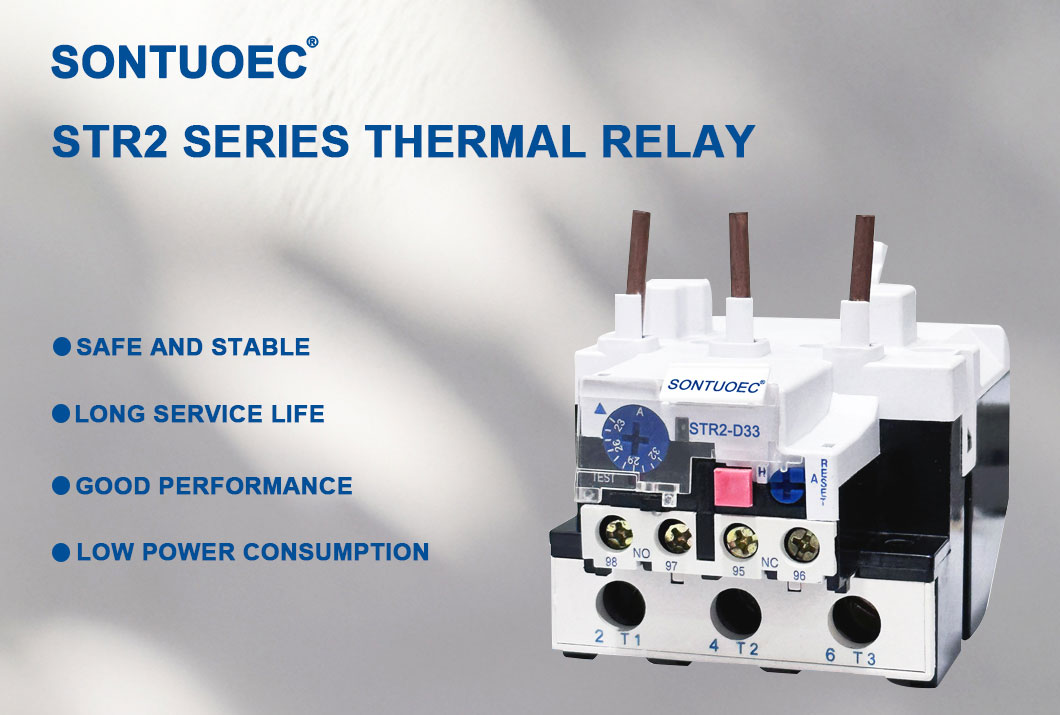

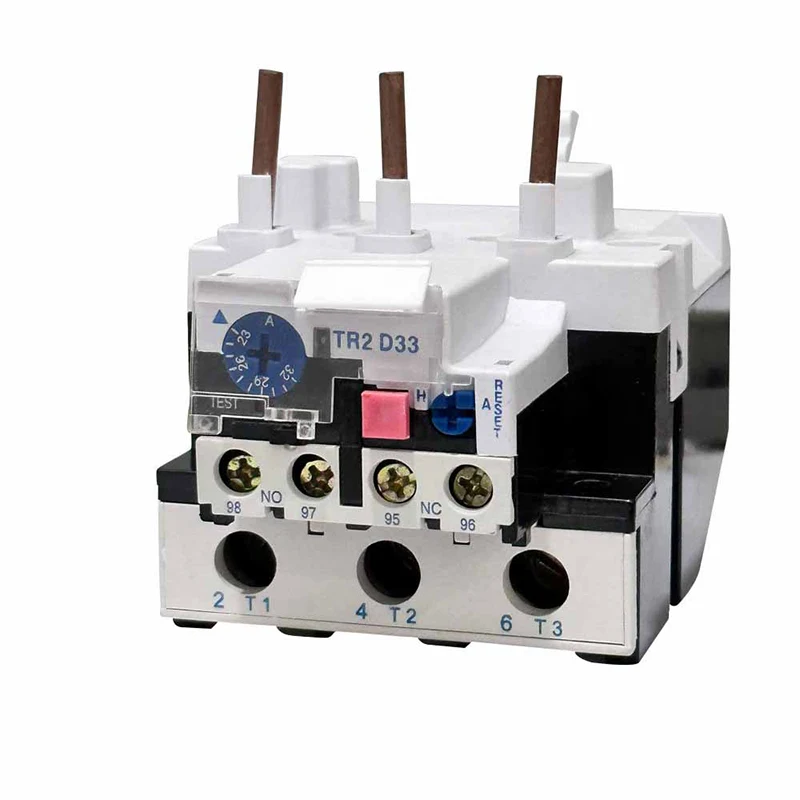

Rơle quá tải nhiệt STR2-D33 hoạt động theo nguyên tắc hiệu ứng nhiệt của dòng điện. Khi một động cơ bị quá tải, dòng điện của nó tăng lên, làm cho phần tử gia nhiệt bên trong rơle quá tải nhiệt sẽ nóng lên. Nhiệt này được chuyển sang lưỡng kim, được làm bằng hai kim loại với các hệ số mở rộng nhiệt khác nhau, do đó nó uốn cong khi được làm nóng. Khi uốn cong đến một điểm nhất định, nó sẽ kích hoạt một thiết bị cơ học, thường là một tiếp điểm, ngắt kết nối nguồn điện cho động cơ, do đó bảo vệ nó khỏi bị hư hại.

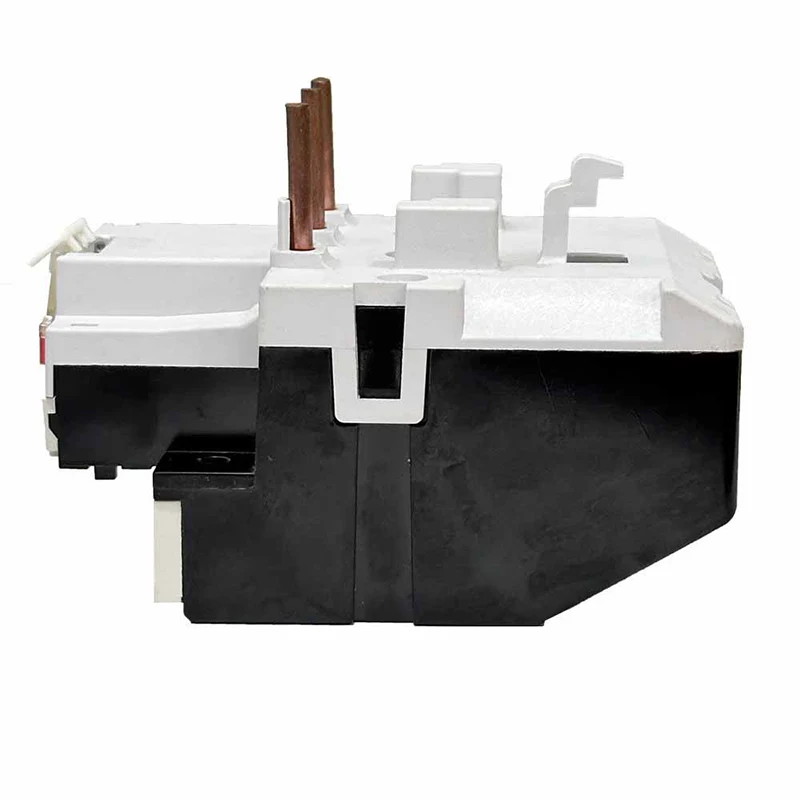

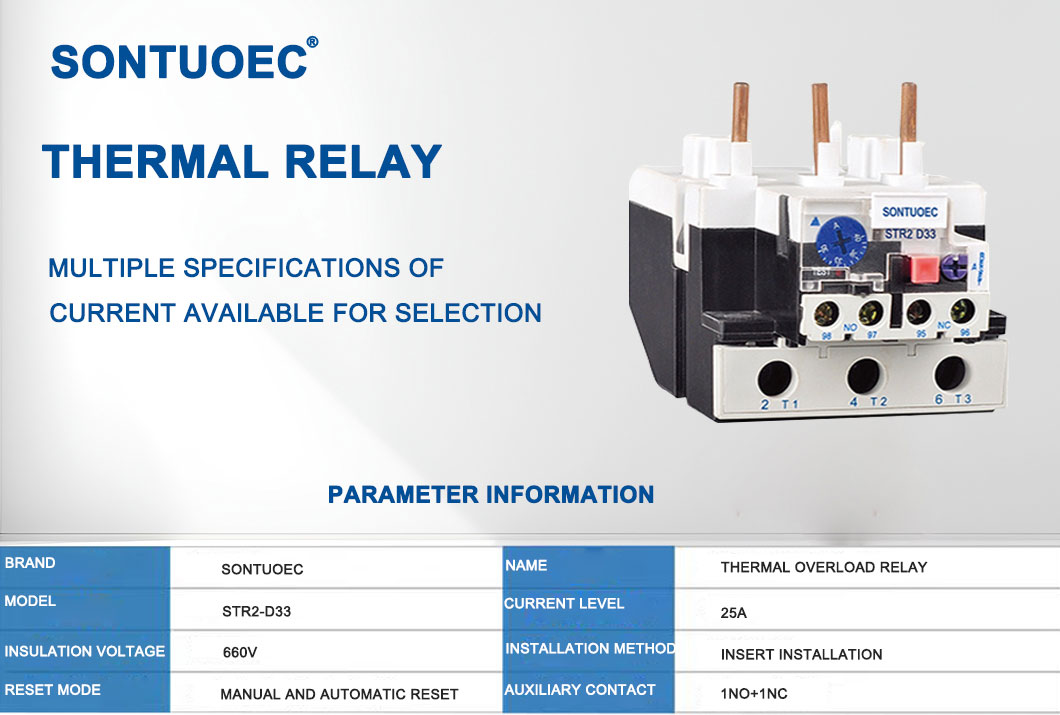

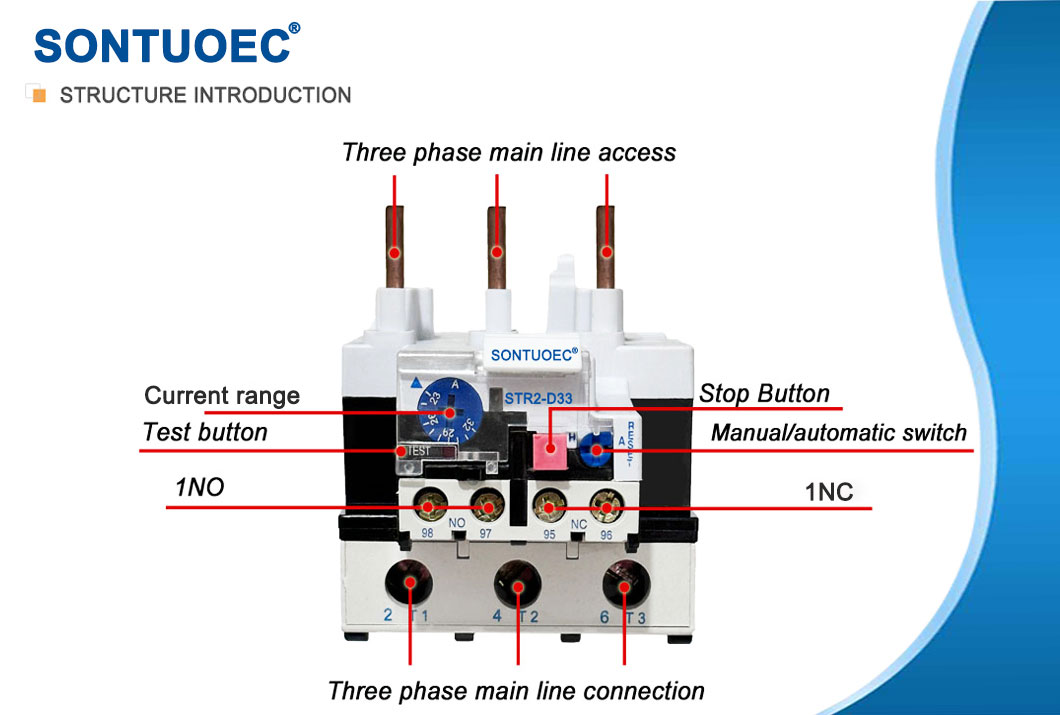

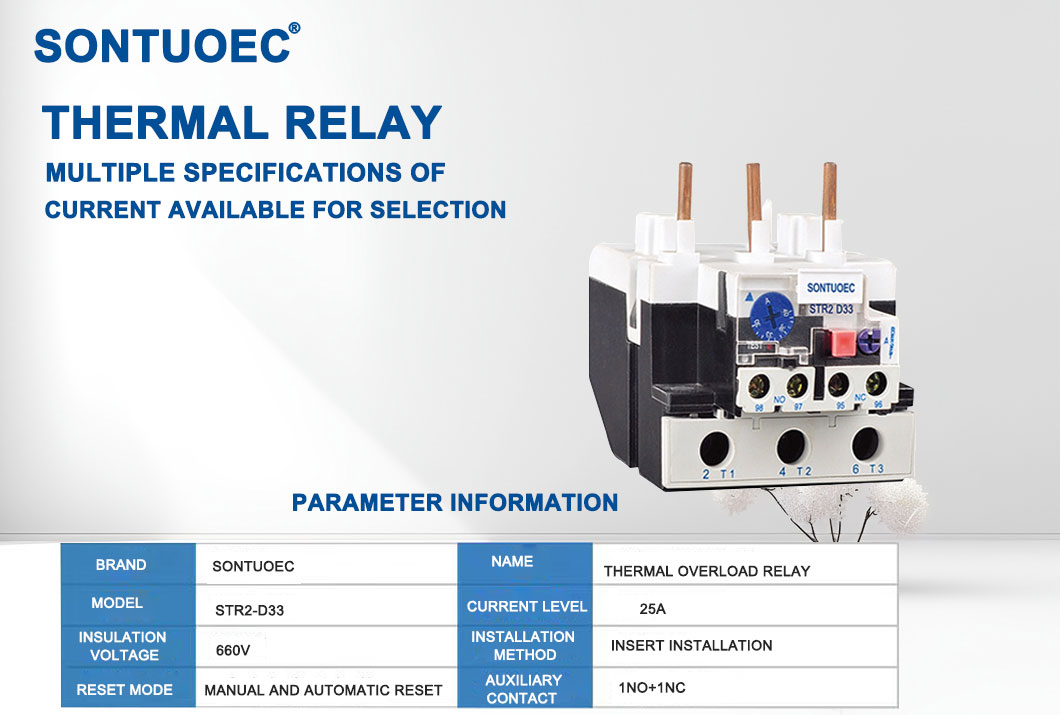

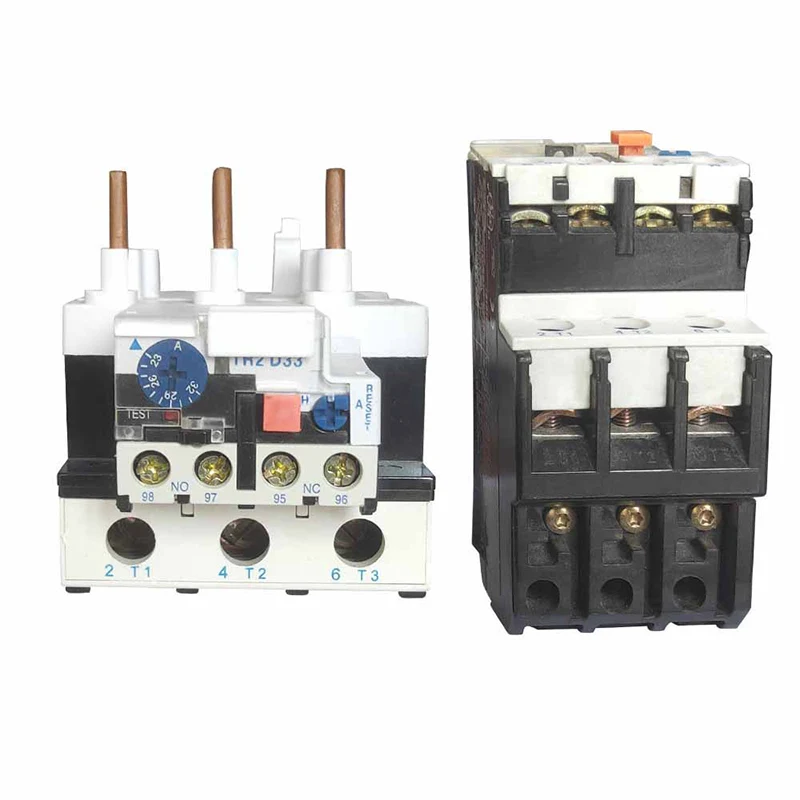

Thông số kỹ thuật:

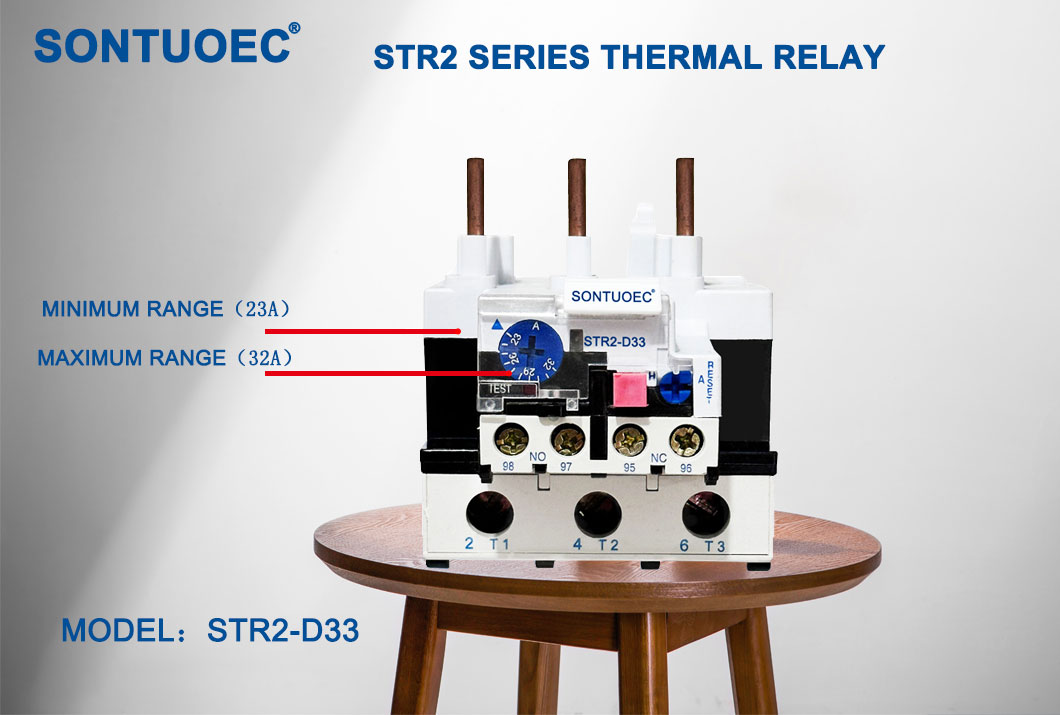

Sản phẩm Tên | Rơle quá tải nhiệt | |||
Người mẫu | ST2-D33 | |||
Vật liệu | Nhựa, thành phần điện tử | |||
Nhiệt Liên hệ | 1no+1nc | |||
Nhiệt Dòng điện chuyển tiếp | 23A-93A | Xin lưu ý hiện tại phạm vi | ||
STR2-93 | Phạm vi hiện tại có thể điều chỉnh (a) Phạm vi cài đặt |
3322 | 23 ~ 26 ~ 32 | STR2-40 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
Tính thường xuyên | 660v | |||
Lớp học vấp ngã | 50/60Hz | |||
Màu sắc | Như hình ảnh hiển thị |
Các thông số công nghệ chính
Người mẫu | Xếp hạng hiện tại | KHÔNG. | Phạm vi cài đặt (a) | Cho contactor |
STR2-25 | 25 | 1301 | 0,1 0,12 0,14 0,16 | STR2-9 32 |
1302 | 0,16 0,19 0,22 0,25 | |||
1303 | 0,25 0,3 0,35 0,4 | |||
1304 | 0,4 0,05 0,63 | |||
1305 | 0,63 0,8 0,9 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | STR2-12 32 | ||
1308 | 2,5 ~ 3 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5,5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | STR2-12 32 | ||
1322 | 17 ~ 21 ~ 25 | STR2-12 32 | ||
1353 | 23 32 | STR2-25/32 (LC1-D25/32) | ||
STR2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 36 | STR2-32 | ||
2353 | 30 ~ 40 | |||
STR2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | STR2-40 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
STR2-140 | 140 | 80 ~ 104 | ||
95 120 | ||||
110 ~ 140 |
Bảo vệ quá tải: Khi tải trọng của động cơ vượt quá giá trị định mức của nó, rơle quá tải nhiệt sẽ cắt nguồn điện để ngăn vận động không quá nóng và hư hỏng.
Bảo vệ quá nhiệt: Nếu động cơ quá nóng vì một số lý do (ví dụ: nhiệt độ môi trường cao hoặc tản nhiệt kém), rơle quá tải nhiệt cũng sẽ cắt nguồn cung cấp năng lượng.
Hàm chỉ báo: Nhiều rơle quá tải nhiệt có chức năng chỉ định, báo hiệu hoặc thay đổi trạng thái khi động cơ bị quá tải hoặc quá nóng, để người vận hành có thể tìm và thực hiện các biện pháp kịp thời.

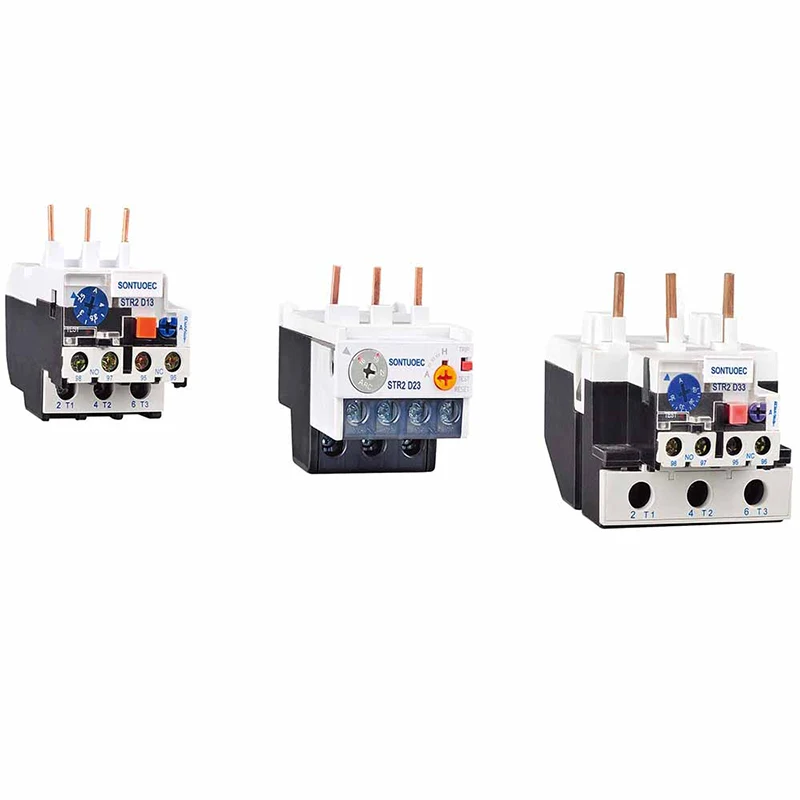

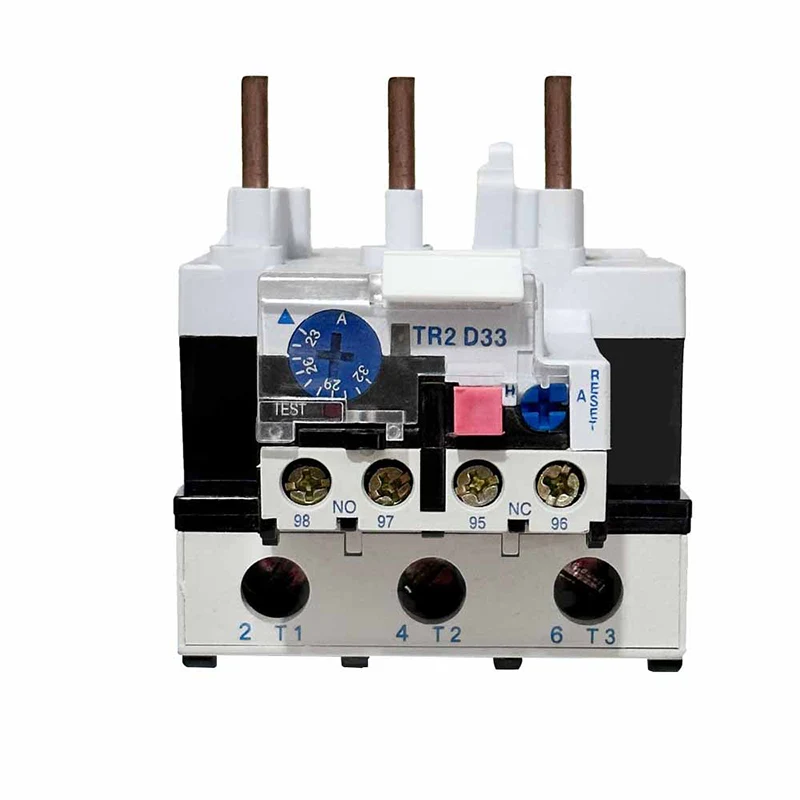

Rơle tự động rơle rơle quá tải nhiệt str2-d có thể được sử dụng trong mạch 50/60 Hz, điện áp cách nhiệt định mức 660 V, định mức hiện tại 0,1-93A để bảo vệ sự phá vỡ pha 60947-1.
Rơle quá tải nhiệt được sử dụng rộng rãi trong nhiều môi trường công nghiệp và thương mại, đặc biệt là trong các thiết bị đòi hỏi ổ đĩa động cơ điện. Ví dụ, chúng được sử dụng trong máy bơm, máy nén, quạt, băng tải và một loạt các thiết bị cơ học khác để đảm bảo rằng các thiết bị đó có thể được tắt một cách an toàn trong trường hợp tình trạng quá tải hoặc quá nóng.
Khi chọn rơle quá tải nhiệt, các yếu tố như xếp hạng năng lượng của động cơ, môi trường vận hành và các đặc tính tải cần được xem xét. Cũng cần phải đảm bảo rằng dòng điện được định mức của rơle quá tải nhiệt phù hợp với dòng điện được định mức của động cơ và nó có các đặc tính bảo vệ quá tải và quá tải phù hợp.
Khi cài đặt rơle quá tải nhiệt, bạn cần tuân theo các hướng dẫn của nhà sản xuất và đảm bảo rằng nó được kết nối đúng với các mạch điều khiển và nguồn của động cơ. Ngoài ra, rơle quá tải nhiệt cần được kiểm tra và duy trì thường xuyên để đảm bảo hoạt động đúng và tuổi thọ dài.
