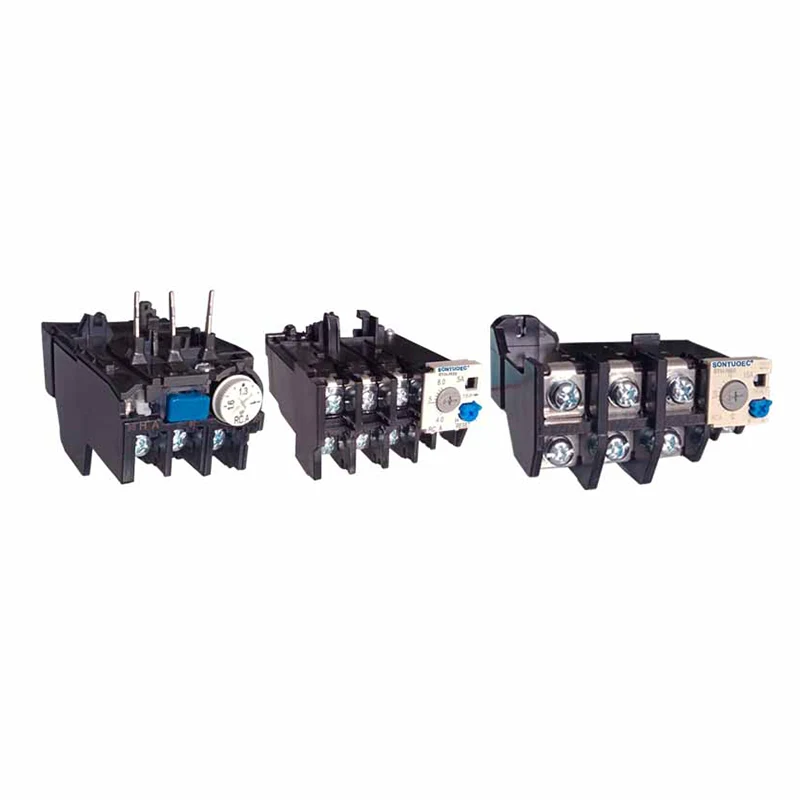

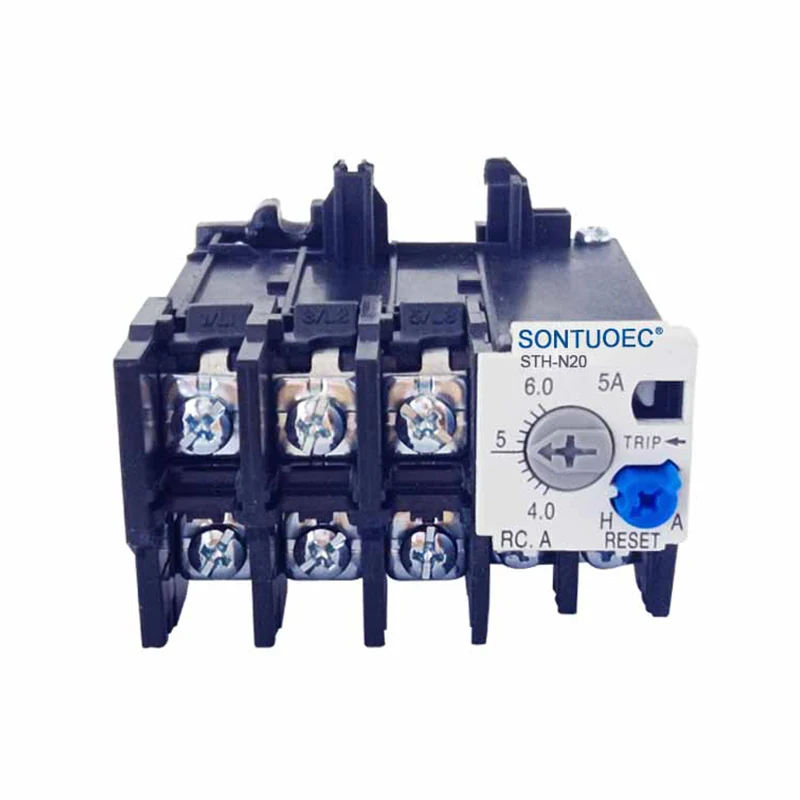

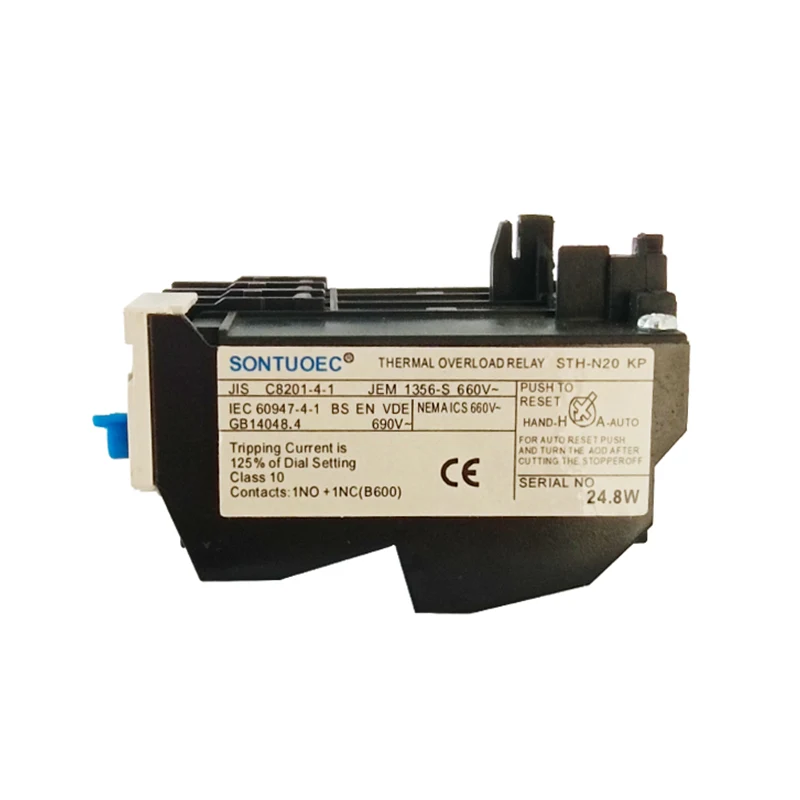

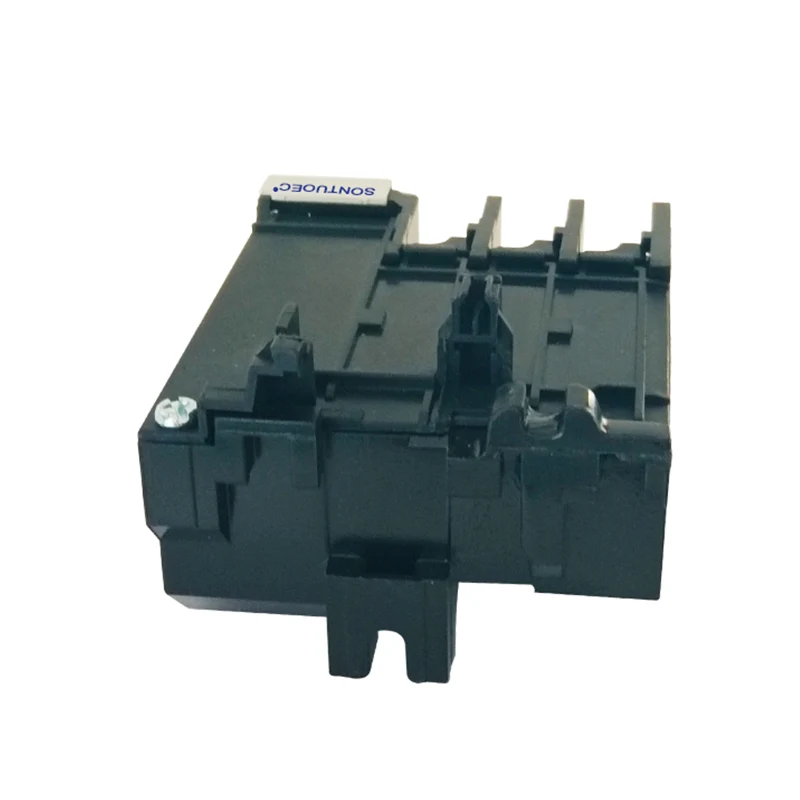

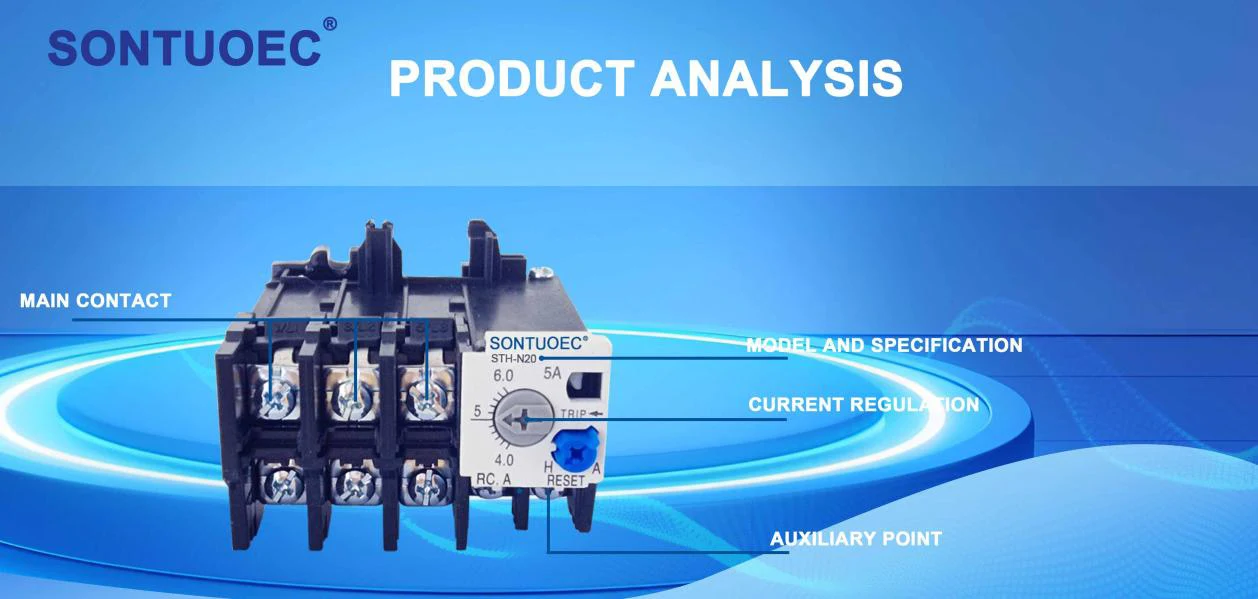

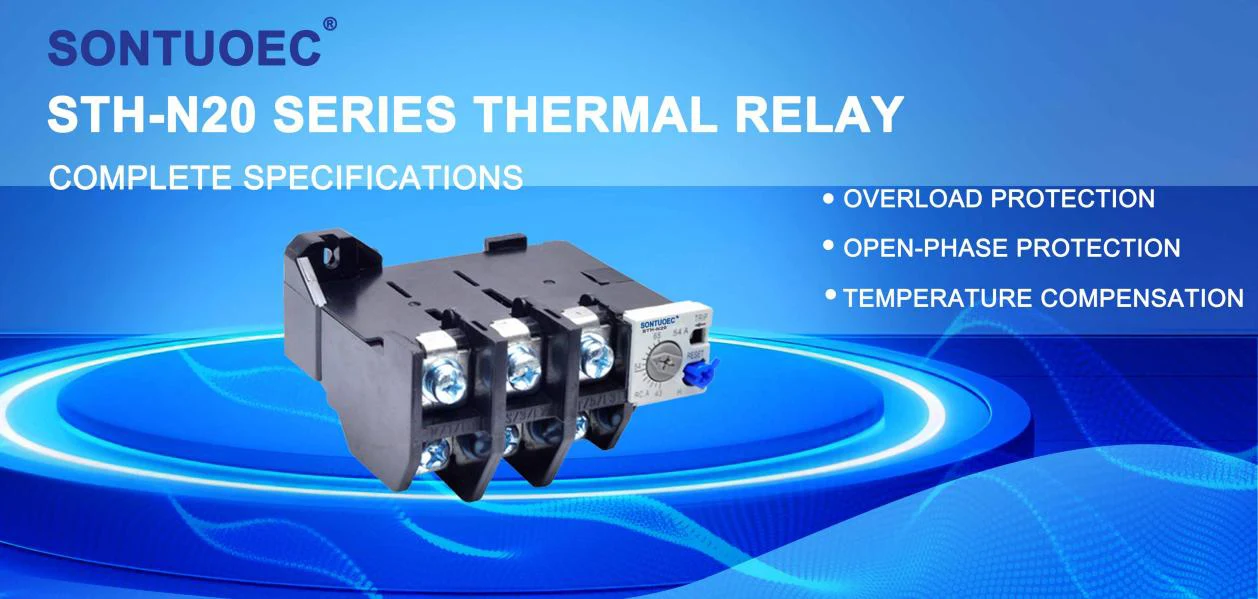

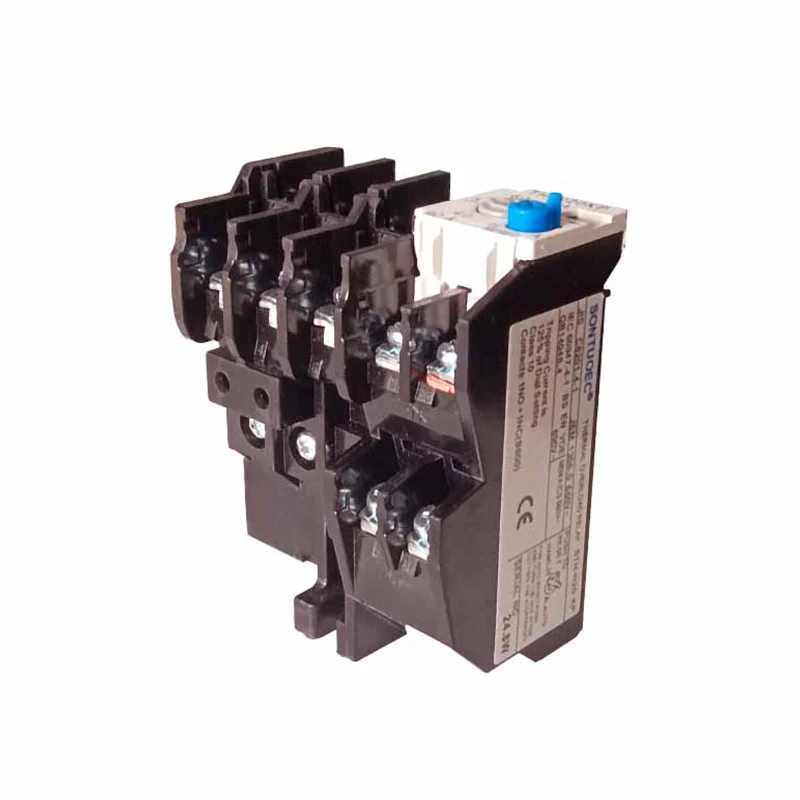

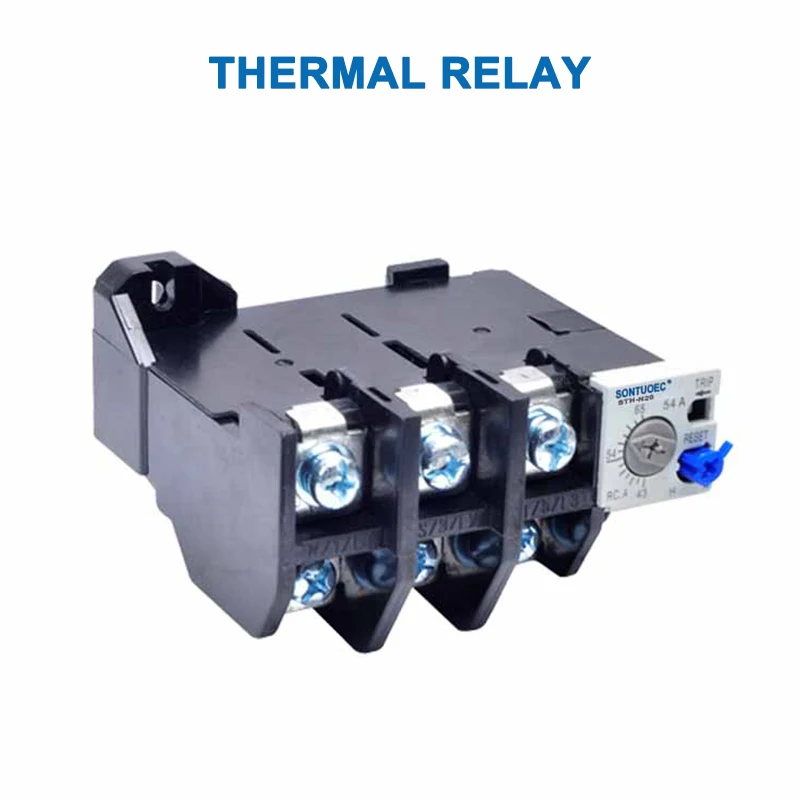

Rơle nhiệt mô hình STH-N được thiết kế đặc biệt để bảo vệ quá tải động cơ AC, khi dòng chạy động cơ vượt quá dòng điện định mức, rơle nhiệt có thể tự động cắt mạch để tránh động cơ bị hỏng do quá tải.

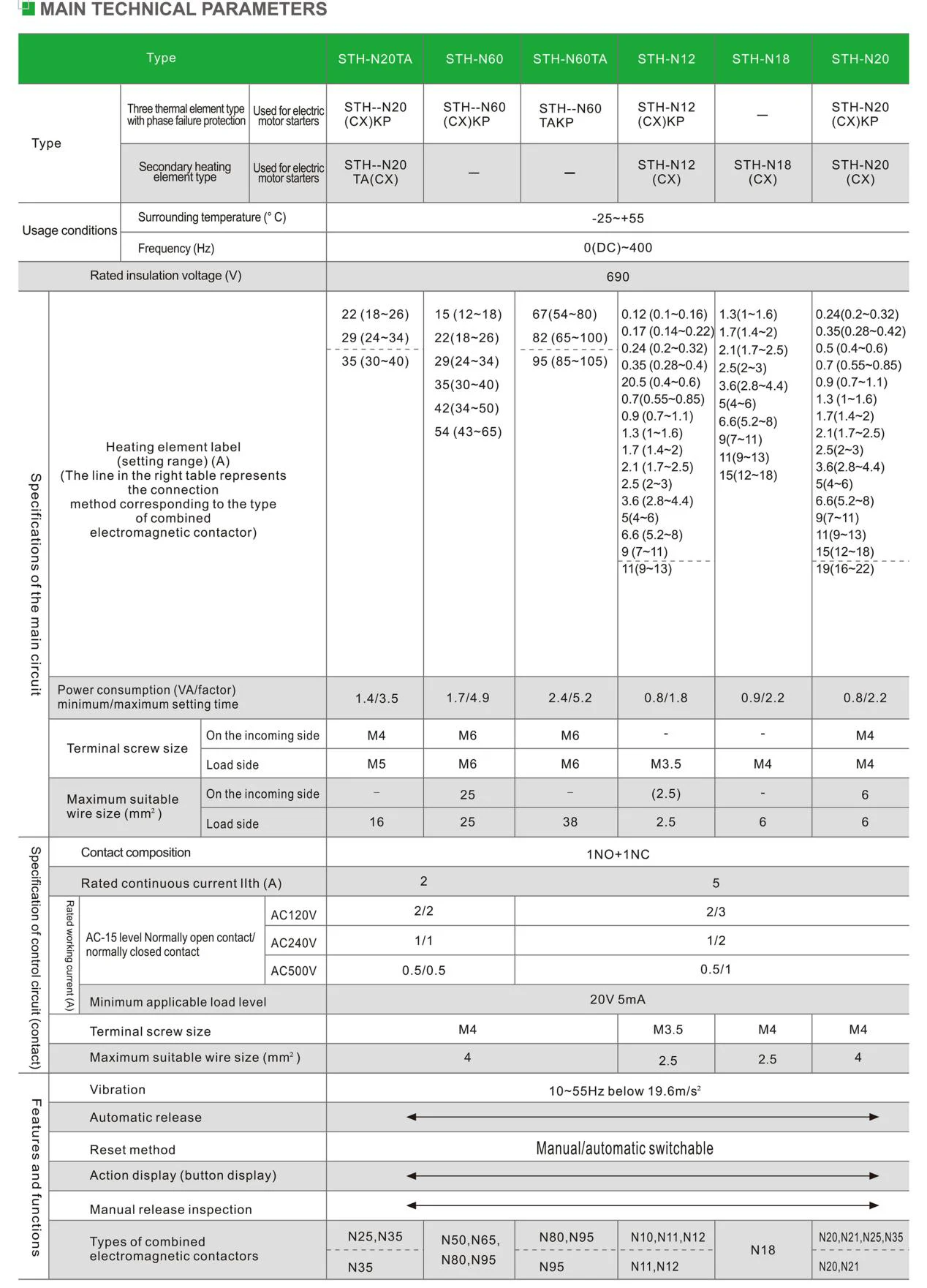

Thông số kỹ thuật:
Sản phẩm Tên | Nhiệt Quá tải rơle |
Người mẫu | STh-n |
Vật liệu | Nhựa, điện tử Các thành phần |
Nhiệt Liên hệ | 1no+1nc |
Nhiệt Dòng điện chuyển tiếp | 0,1A-105A |
Phạm vi hiện tại | Xin lưu ý hiện tại phạm vi khi đặt hàng |
Tính thường xuyên | 660v |
Lớp học vấp ngã | 50/60Hz |
Màu sắc | Như hình ảnh hiển thị |

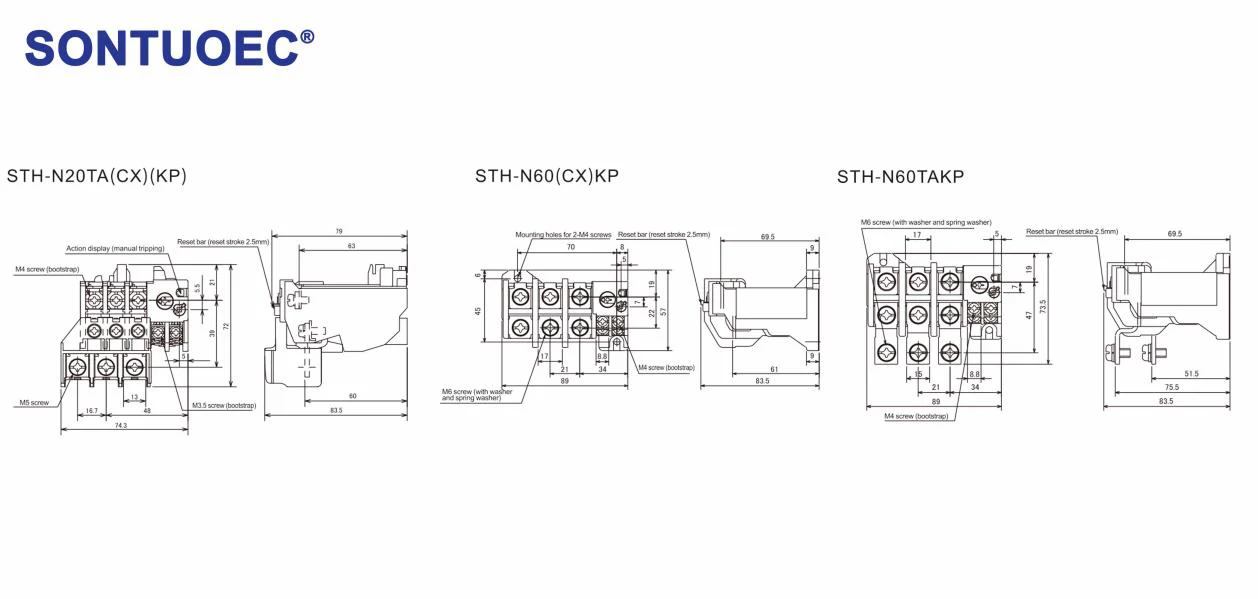

Kiểu | MỘT | Aa | AB | AC | B | BA | Bb | Bc | C | Ca. | CB | M | Trọng lượng (kg) |
STH-N12 (CX) (KP) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | M3,5 | 0.11 |
STH-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | M4 | 0.13 |
Nguyên tắc làm việc
Nguyên tắc hoạt động của rơle nhiệt mô hình STH-N dựa trên hiệu ứng nhiệt của dòng điện. Khi động cơ bị quá tải, dòng điện chảy qua rơle nhiệt tăng lên, làm cho phần tử gia nhiệt tạo ra nhiều nhiệt hơn. Nhiệt này làm cho lưỡng kim uốn cong và biến dạng, và khi biến dạng đạt đến một khoảng cách nhất định, nó đẩy thanh kết nối hoạt động, khiến các tiếp điểm bị đứt, do đó cắt nguồn điện cho động cơ.
Chức năng bảo vệ quá tải: rơle nhiệt loại TH-N có chức năng bảo vệ quá tải đáng tin cậy, có thể cắt mạch kịp thời khi động cơ bị quá tải và ngăn động cơ bị hỏng.
Hành động chính xác: Các đặc điểm hành động của rơle nhiệt là ổn định và nó có thể hành động chính xác trong phạm vi quá tải bộ để bảo vệ động cơ khỏi bị hư hại.
Cấu trúc nhỏ gọn: rơle nhiệt loại TH-N áp dụng thiết kế cấu trúc nhỏ gọn, chiếm ít không gian và dễ cài đặt và bảo trì.
Tuổi thọ dài: Bởi vì rơle nhiệt áp dụng các vật liệu và quy trình sản xuất chất lượng cao, nên nó có tuổi thọ dài và độ tin cậy cao.
Rơle nhiệt loại TH-N được sử dụng rộng rãi trong các ứng dụng yêu cầu bảo vệ quá tải động cơ, chẳng hạn như hệ thống điều khiển tự động hóa công nghiệp, hệ thống điện, thiết bị xây dựng, v.v. Đặc biệt trong các mạch điều khiển động cơ yêu cầu bắt đầu và dừng thường xuyên, vai trò bảo vệ của rơle nhiệt là đặc biệt quan trọng.
