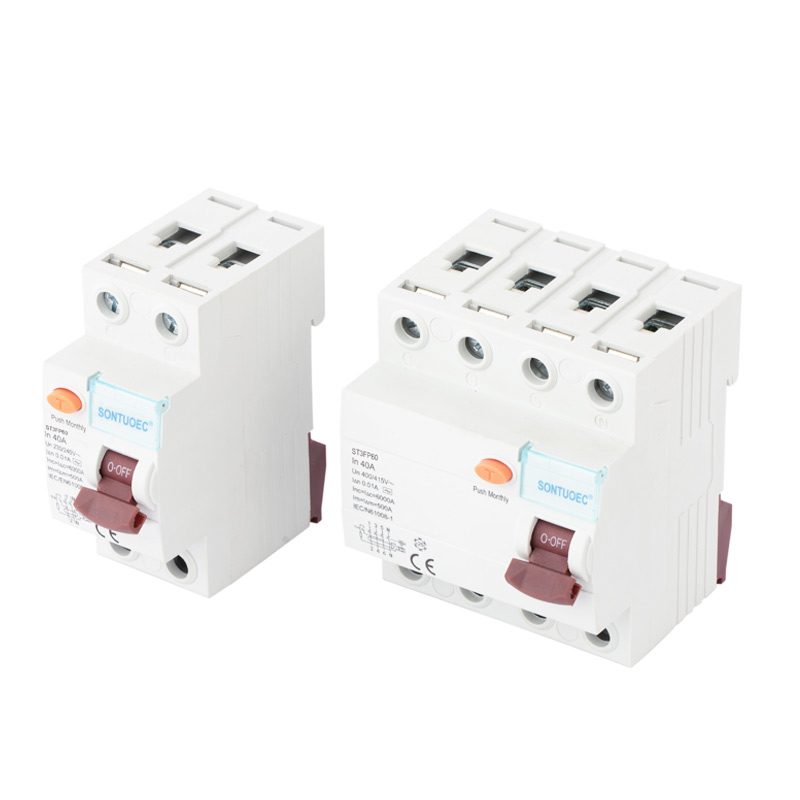

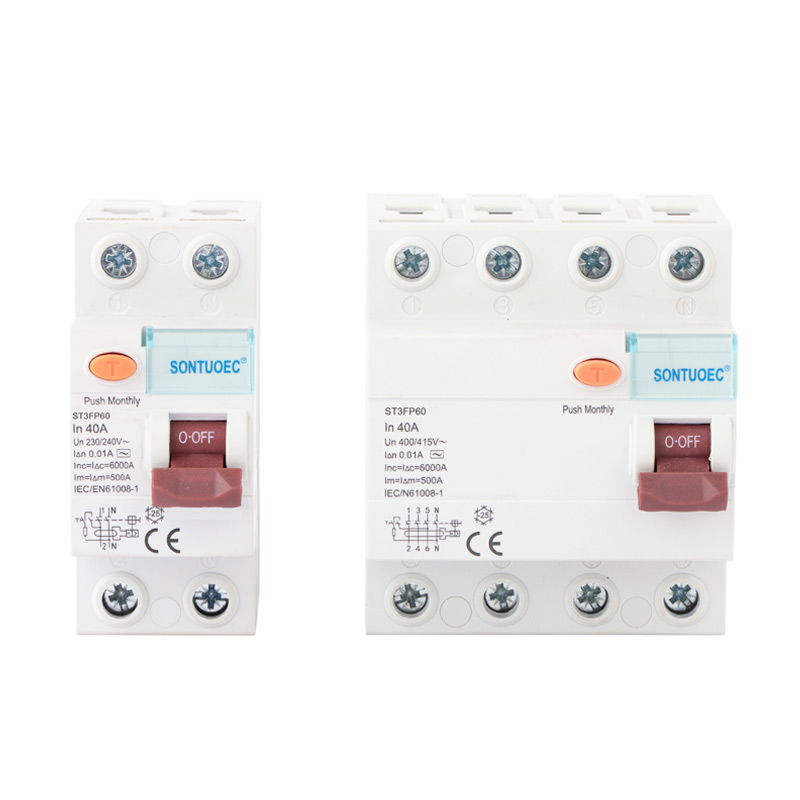

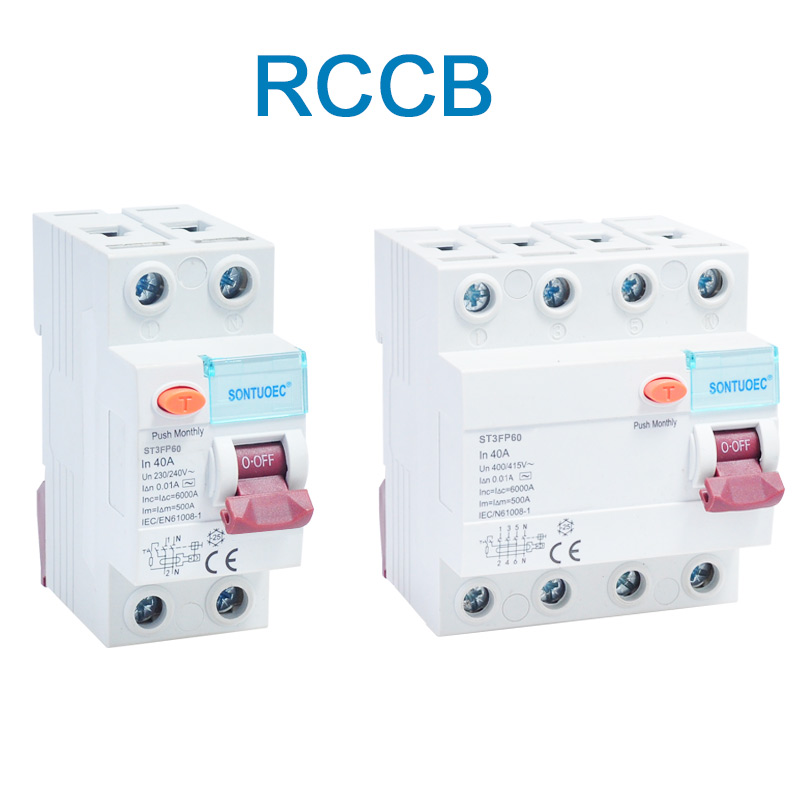

4p 40A/10mA Dòng điện còn lại của bộ ngắt mạch

Bộ ngắt mạch điện 4P 40A/10mA là bộ ngắt mạch dòng còn lại với 4 cực (tức là, lửa 3 pha và dây bằng không) được đánh giá ở mức 40 amps và có khả năng tự động cắt mạch khi dòng dư trong mạch được phát hiện ở mức hoặc trên 10 milliamp. Thiết bị này chủ yếu được sử dụng để ngăn chặn các vụ cháy điện và tai nạn điện giật và bảo vệ an toàn cá nhân và thiết bị.

Người mẫu:ST3FP60

Gửi yêu cầu

Mô tả Sản phẩm

Người mẫu:	ST3FP60
TIÊU CHUẨN	IEC61008-1
Đặc điểm hiện tại còn lại:	Và, và
Cực số:	2p, 4p
Dòng điện được xếp hạng:	16a, 25a, 32a, 40a, 63a;
Điện áp định mức:	230/400V AC
Tần suất định mức:	50/60Hz
Xếp hạng IΔN hoạt động còn lại IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Xếp hạng còn lại hiện tại không hoạt động I ΔNO:	.5.5iΔN
Xếp hạng ngắn mạch điều kiện dòng điện Inc:	6000a
Xếp hạng ngắn mạch còn lại có điều kiện IΔC hiện tại:	6000a
Thời gian vấp:	Tripping ≤0.1sec tức thời
Phạm vi hiện tại vấp phải còn lại:	0,5iΔN ~ iΔN
Độ bền cơ điện:	4000 chu kỳ
Mô -men xoắn buộc:	2.0nm
Thiết bị đầu cuối kết nối:	Thiết bị đầu cuối cột đầu nối với kẹp
Cài đặt:	Tăng cường đường sắt DIN 35mm

Nguyên tắc hoạt động

Nguyên tắc hoạt động của bộ ngắt mạch này dựa trên nguyên tắc cân bằng hiện tại. Trong điều kiện bình thường, các dòng chảy vào và để lại mạch phải bằng một dòng đi qua một tải. Tuy nhiên, khi có một lỗi cách nhiệt trong dòng hoặc khi một con người tiếp xúc với mạch, điều này có thể dẫn đến rò rỉ hiện tại, làm cho dòng điện vào và ra khỏi mạch không cân bằng. Tại thời điểm này, máy biến áp hiện tại bên trong bộ ngắt mạch sẽ phát hiện dòng điện không cân bằng này và chuyển đổi nó thành tín hiệu điện. Mạch điện tử sẽ khuếch đại, so sánh và xử lý tín hiệu này và khi tín hiệu đạt đến ngưỡng đặt trước, tức là, khi dòng điện còn lại đạt hoặc vượt quá 10 milliamp, bộ ngắt mạch sẽ nhanh chóng cắt mạch.

4P 40A/10mA Residual Current Circuit Breaker

Các tính năng chính

Độ nhạy cao: Có thể phát hiện dòng rò nhỏ (10 mA) và cắt mạch kịp thời để ngăn chặn các đám cháy điện và tai nạn sốc điện.

Phản hồi nhanh: Sau khi phát hiện ra dòng rò, bộ ngắt mạch sẽ cắt mạch trong một thời gian rất ngắn (thường là trong hàng chục mili giây).

Tính linh hoạt: Ngoài chức năng bảo vệ rò rỉ cơ bản, bộ ngắt mạch cũng có thể có quá tải và các chức năng bảo vệ ngắn mạch.

Dễ dàng cài đặt và bảo trì: Nó thường áp dụng thiết kế mô -đun, dễ cài đặt và tháo dỡ. Trong khi đó, cấu trúc nội bộ đơn giản của nó giúp bạn dễ dàng duy trì và đại tu.
