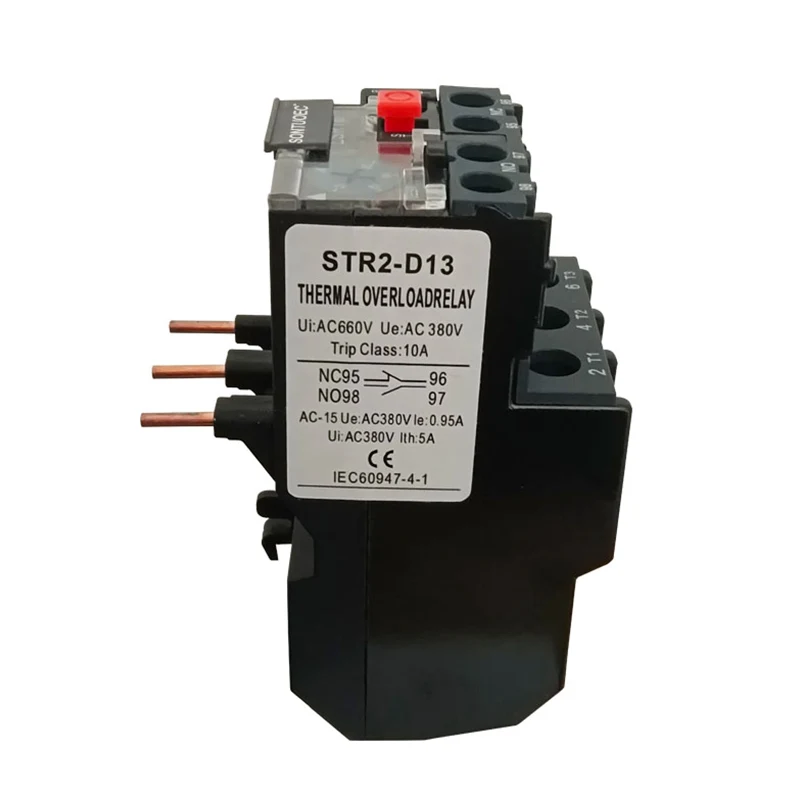

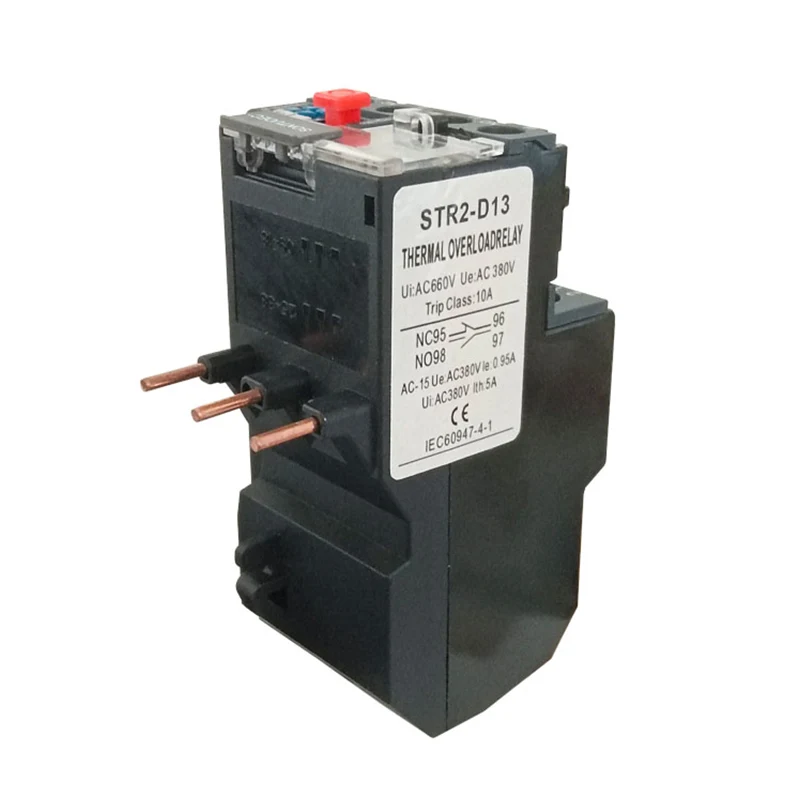

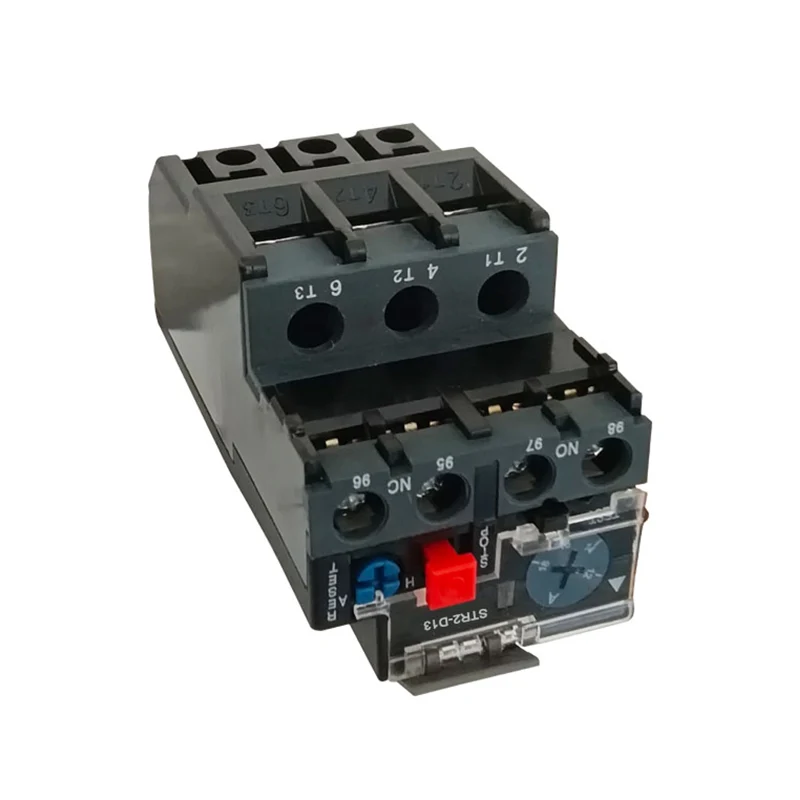

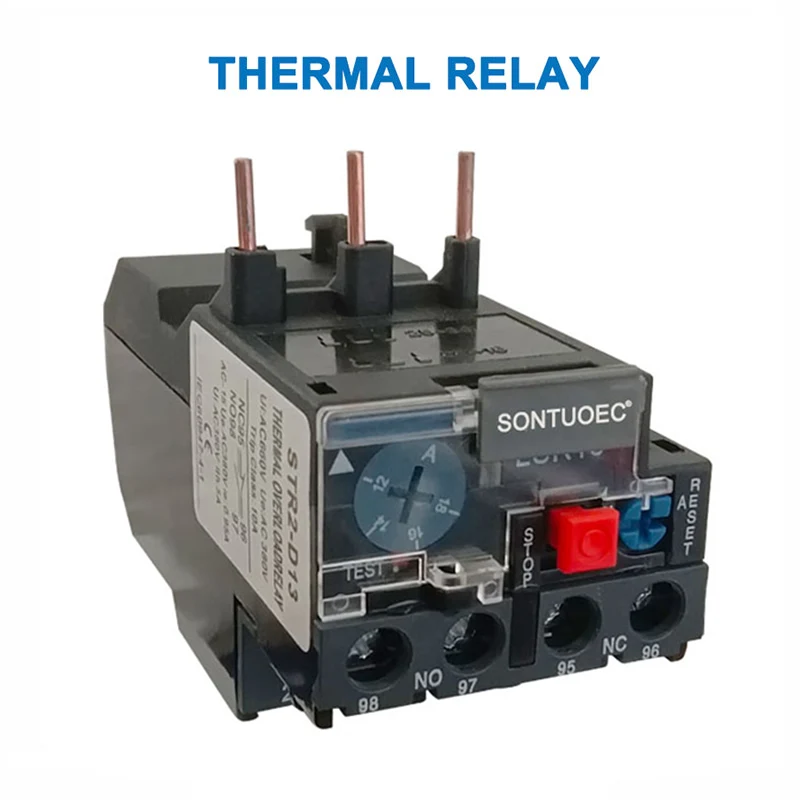

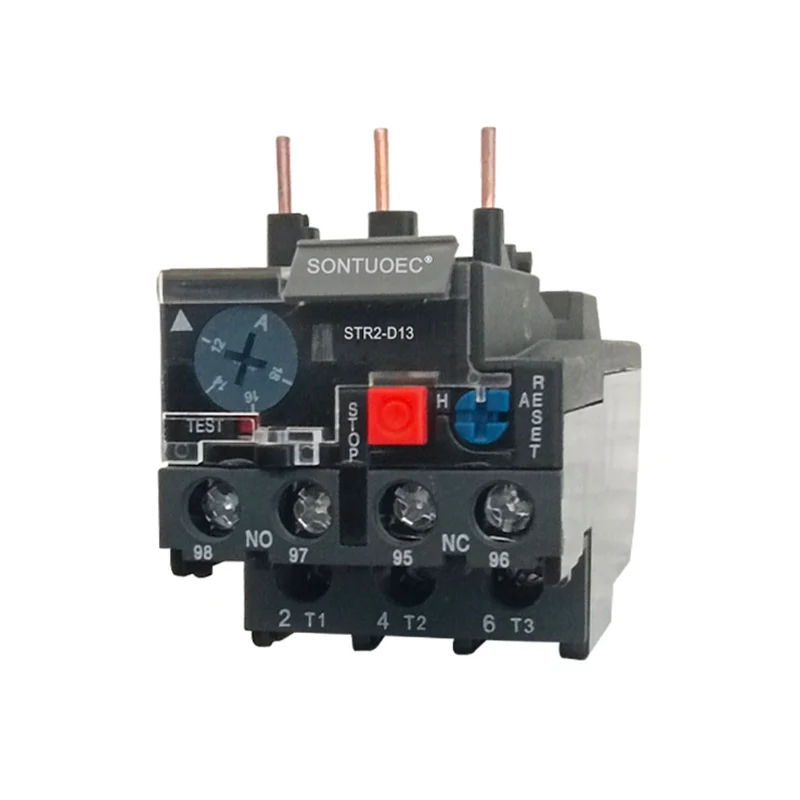

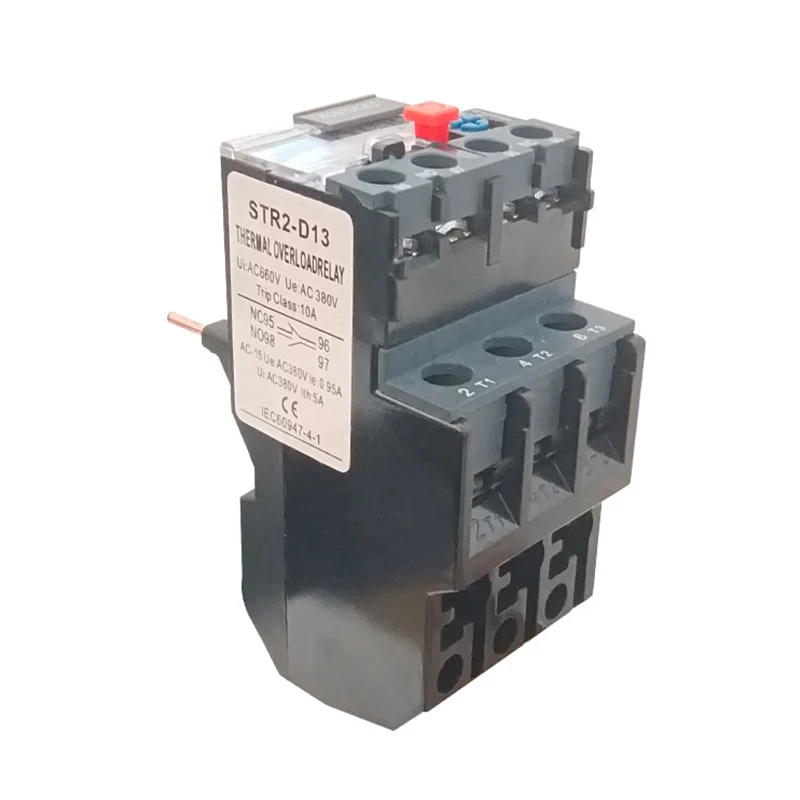

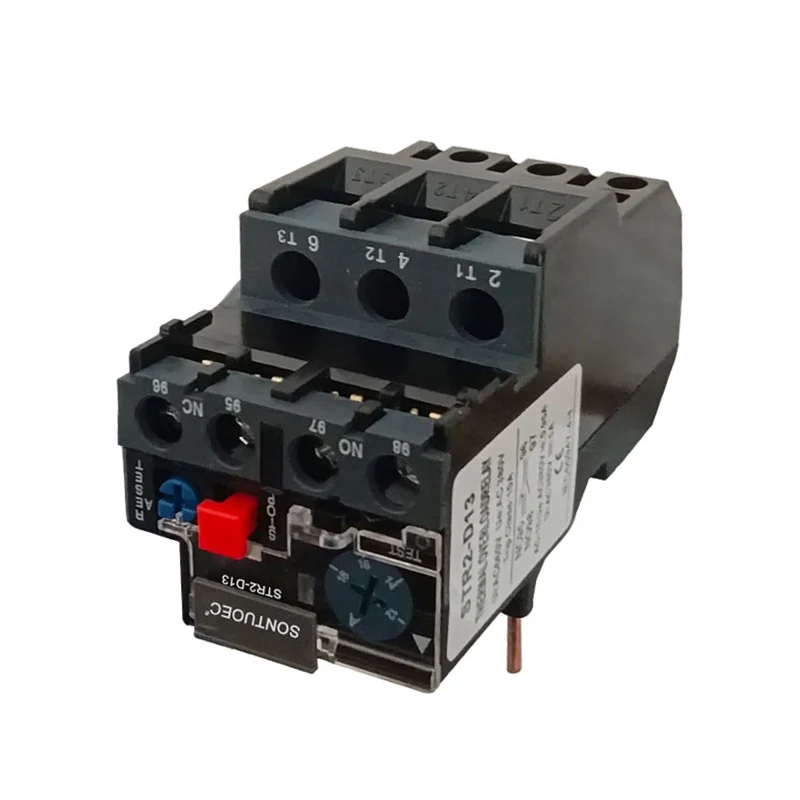

Rơle nhiệt Str2-D13

Rơle nhiệt STR2-D13 là việc sử dụng dòng điện thông qua nhiệt được tạo ra bởi phần tử nhiệt, do đó có các hệ số mở rộng khác nhau của biến dạng tấm lưỡng kim, khi biến dạng đạt đến khoảng cách nhất định, để thúc đẩy hoạt động của thanh kết nối, để tạo mạch điều khiển được kết nối, để đạt được sự bảo vệ quá tải của động cơ. Là một yếu tố bảo vệ quá tải của động cơ, rơle nhiệt STR2-D13 có những ưu điểm của kích thước nhỏ, cấu trúc đơn giản và chi phí thấp.

Người mẫu:STR2-D13

Gửi yêu cầu

Mô tả Sản phẩm

Thông số kỹ thuật:

Tên sản phẩm	Rơle quá tải nhiệt
Người mẫu	STR2-D13
Vật liệu	Nhựa, thành phần điện tử
Tiếp xúc nhiệt	1no+1nc
Dòng điện chuyển tiếp nhiệt	0,1A-25A
Phạm vi hiện tại có thể điều chỉnh (a) Phạm vi cài đặt	1A-1.6A
	1.6a-2.5a
	4A-6A
	5.5A-8A
	7a-10a
	9a-13a
	12A-18A
	17A-25A
	Xin lưu ý phạm vi hiện tại khi đặt hàng
ui
Tính thường xuyên	660v
Lớp học vấp ngã	50/60Hz
Tổng kích thước (xấp xỉ)	7 × 4,5 × 7,5cm/2,8 "× 1,8 × 2,95" （LWH）
Màu sắc	Như hình ảnh hiển thị

Các thông số công nghệ chính

Người mẫu	Xếp hạng hiện tại	KHÔNG.	Phạm vi cài đặt (a)	Cho contactor
STR2-25	25	1301	0,1 0,12 0,14 0,16	STR2-9 32
		1302	0,16 0,19 0,22 0,25
		1303	0,25 0,3 0,35 0,4
		1304	0,4 0,05 0,63
		1305	0,63 0,8 0,9 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 32
		1308	2,5 ～ 3 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 32
		1322	17 ～ 21 ～ 25	STR2-12 32
		1353	23 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 95
		3353	17 ～ 25
		3355	30 ～ 33 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 120
			110 ～ 140

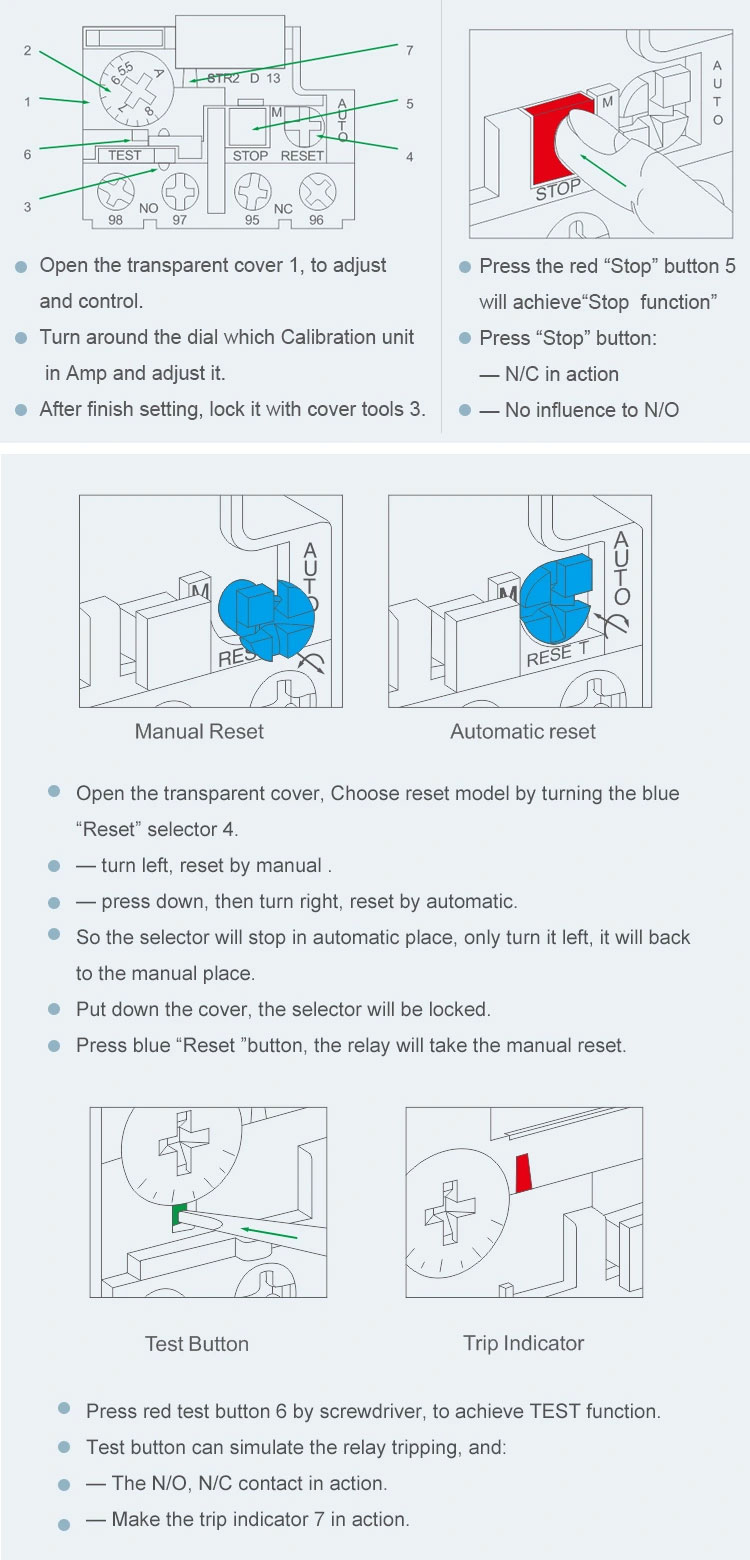

Thành phần và cấu trúc

Rơle nhiệt Str2-D13 chủ yếu bao gồm phần tử sưởi ấm, lưỡng kim, tiếp điểm và một tập hợp cơ chế truyền và điều chỉnh. Trong số đó, phần tử gia nhiệt là một mảnh dây điện trở có giá trị điện trở nhỏ, được kết nối nối tiếp trong mạch chính của động cơ để được bảo vệ; Tấm lưỡng kim được làm bằng hai loại tấm kim loại với các hệ số mở rộng nhiệt khác nhau cuộn lại và ép lại với nhau, và khi dòng điện đi qua bộ phận sưởi ấm, tấm lưỡng kim sẽ bị uốn cong vì nhiệt.

STR2-D13 Thermal Relay

Thông số kỹ thuật

Các tham số kỹ thuật chính của rơle nhiệt STR2-D13 bao gồm điện áp định mức, dòng điện định mức, tần số định mức và phạm vi dòng điều chỉnh. Trong số đó, điện áp định mức đề cập đến giá trị điện áp cao nhất mà rơle nhiệt STR2-D13 có thể hoạt động bình thường, thường là 220V, 380V, 600V, v.v .; Dòng điện được đánh giá đề cập đến dòng điện thông qua rơle nhiệt STR2-D13; Tần số định mức thường được thiết kế theo 45-62Hz; Phạm vi của dòng được định mức mô tả mối quan hệ giữa thời gian hành động của rơle nhiệt STR2-D13 và bình phương của dòng điện tỷ lệ nghịch trong điều kiện của một dòng điện nhất định.

Đặc điểm hoạt động

Các đặc tính hoạt động của rơle nhiệt STR2-D13 phụ thuộc chủ yếu vào phần tử điều trị bằng lưỡng kim và gia nhiệt bên trong của nó. Khi động cơ bị quá tải, dòng điện trong cuộn dây tăng và dòng điện qua phần tử rơle nhiệt STR2-D13 cũng tăng, khiến lưỡng kim tăng lên nhiệt độ cao hơn và uốn cong đến mức độ lớn hơn, do đó đẩy thanh kết nối vào hành động và ngắt kết nối mạch điều khiển. Sau khi rơle nhiệt STR2-D13 đã được kích hoạt, lưỡng kim đòi hỏi một khoảng thời gian làm mát trước khi nó có thể được thiết lập lại.

Vai trò và ứng dụng

Rơle nhiệt Str2-D13 chủ yếu được sử dụng để bảo vệ động cơ điện chống lại các lỗi như quá tải, phá vỡ pha và nguồn cung cấp năng lượng ba pha không cân bằng. Trong các mạch động cơ, rơle nhiệt STR2-D13 có hiệu quả nhất khi được sử dụng cùng với các bộ ngắt mạch với bảo vệ ngắn mạch. Ngoài ra, rơle nhiệt STR2-D13 cũng có thể được sử dụng để bảo vệ quá tải các thiết bị điện hoặc mạch điện khác.

Thận trọng để lựa chọn và sử dụng

Khi chọn rơle nhiệt STR2-D13, nên xem xét toàn diện theo dòng điện được định mức của động cơ, môi trường làm việc, dòng bắt đầu, bản chất của tải và các yếu tố khác. Rơle nhiệt STR2-D13 nên được lắp đặt trong môi trường khí khô, thông gió, không ăn mòn và đảm bảo rằng dây của nó là chính xác và chắc chắn.

Trong quá trình sử dụng, trạng thái làm việc của rơle nhiệt STR2-D13 nên được kiểm tra thường xuyên để đảm bảo hoạt động và an toàn bình thường của nó. Nếu quá tải động cơ bị lỗi, để tránh khởi động lại động cơ một lần nữa, rơle nhiệt STR2-D13 phải được đặt lại thủ công.
