Rơle quá tải nhiệt sth-40 sê-ri

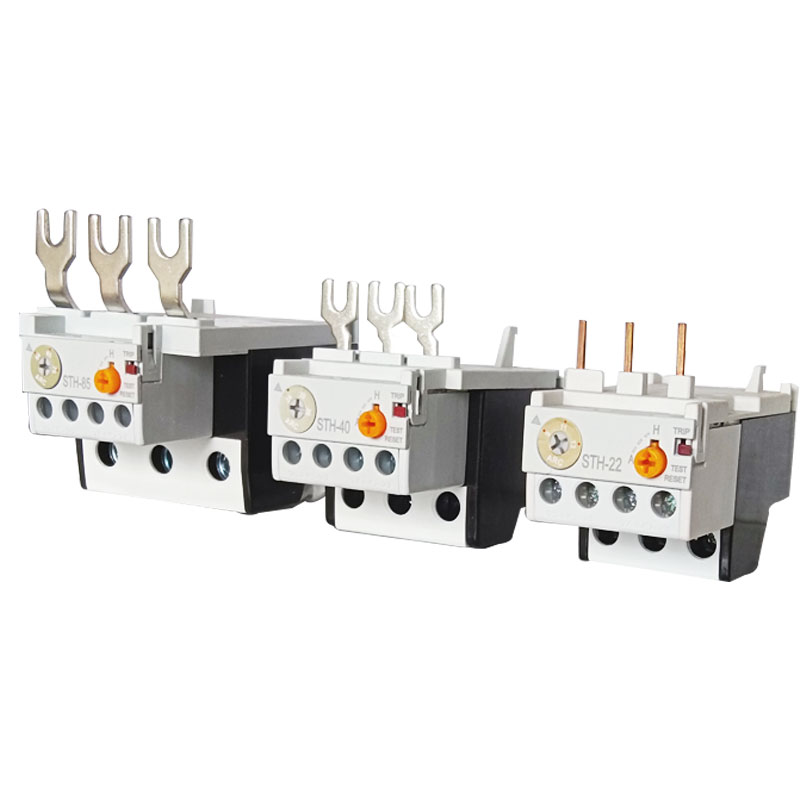

  • Rơle quá tải nhiệt sth-40 sê-riRơle quá tải nhiệt sth-40 sê-ri
  • Rơle quá tải nhiệt sth-40 sê-riRơle quá tải nhiệt sth-40 sê-ri
  • Rơle quá tải nhiệt sth-40 sê-riRơle quá tải nhiệt sth-40 sê-ri

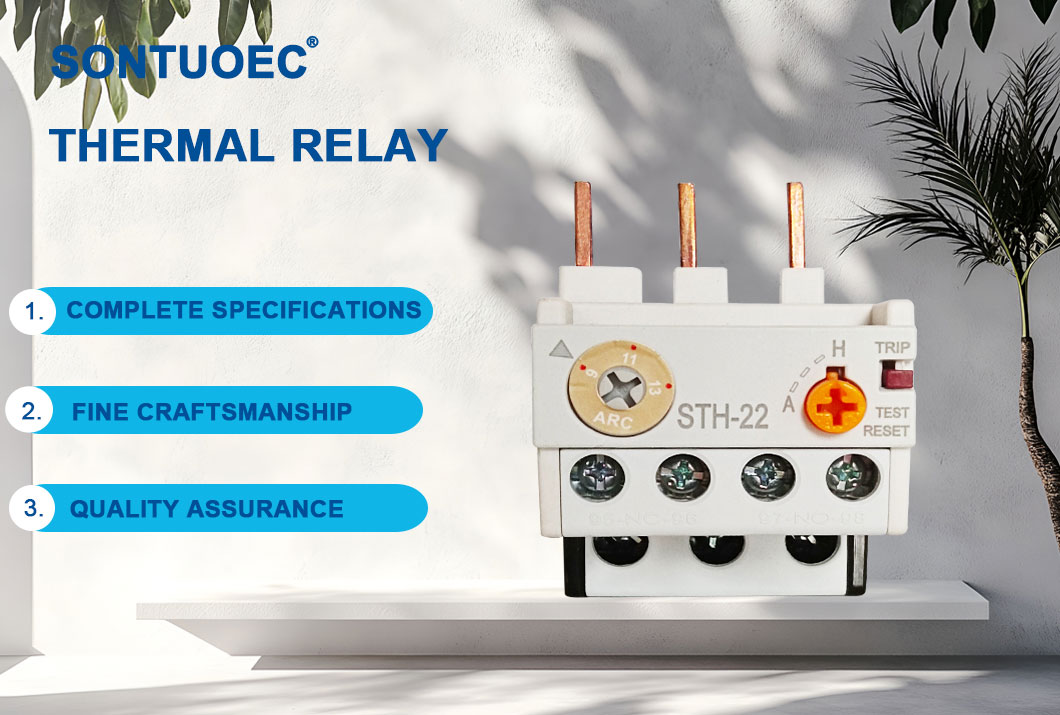

Rơle quá tải nhiệt sth-40 sê-ri

Rơle quá tải nhiệt STH-40 Series phù hợp với mạch của AC 50/60 Hz, điện áp hoạt động được định mức lên đến 660V. Và nó có thể nhận ra chức năng của quá tải và bảo vệ pha chế pha cho động cơ AC. Sản phẩm này phù hợp với GB14048.4, tiêu chuẩn IEC60947-4-1.

Người mẫu:STH-40

Gửi yêu cầu

Mô tả Sản phẩm

Tham số kỹ thuật chính:


Người mẫu Hiện hành Thích hợp cho người tiếp xúc
STH-22/3 0,4-63a GMC-9 ~ 22
STH-22/3 0,63-1A GMC-9 ~ 22
STH-22/3 1-1.6a GMC-9 ~ 22
STH-22/3 1.6-2.5a GMC-9 ~ 22
STH-22/3 2,5-4A GMC-9 ~ 22
STH-22/3 4-6a GMC-9 ~ 22
STH-22/3 5-8A GMC-9 ~ 22
STH-22/3 6-9a GMC-9 ~ 22
STH-22/3 7-10a GMC-12 ~ 22
STH-22/3 9-13a GMC-12 ~ 22
STH-22/3 12-18a GMC-18 ~ 22
STH-22/3 16-22a GMC-22
STH-40/3 18-26a GMC-32 ~ 40
STH-40/3 24-36a GMC-32 ~ 40
STH-40/3 28-40A GMC-40
STH-85/3 34-50A GMC-50 ~ 85
STH-85/3 45-65a GMC-50 ~ 85
STH-85/3 54-75A GMC-65 ~ 85
STH-85/3 63-85A GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Chức năng chính

Bảo vệ động cơ: Chức năng chính của rơle quá tải nhiệt là để ngăn vận động bị hỏng do quá tải. Khi động cơ bị quá tải, rơle quá tải nhiệt sẽ cắt nguồn điện kịp thời để ngăn động cơ bị cháy do quá nóng.


Bảo vệ các đường dây điện: Ngoài việc bảo vệ động cơ, rơle quá tải nhiệt cũng có thể bảo vệ các đường dây điện. Khi động cơ bị quá tải, dòng điện của nó sẽ tăng lên, điều này có thể dẫn đến quá nóng và tan chảy các đường dây điện. Bằng cách phát hiện sự thay đổi trong dòng điện, rơle quá tải nhiệt xác định xem đường dây điện bị quá tải và cắt nguồn cung cấp năng lượng nếu cần thiết.


Cải thiện sự an toàn của hệ thống điện: Rơle quá tải nhiệt có thể ngăn chặn hiệu quả thiệt hại của động cơ và đường dây điện, do đó làm giảm tốc độ thất bại của hệ thống điện và cải thiện sự an toàn của hệ thống điện.


Nguyên tắc hoạt động

Nguyên tắc hoạt động của rơle quá tải nhiệt chủ yếu dựa trên hiệu ứng nhiệt hiện tại và tính chất cảm biến nhiệt độ của lưỡng kim. Khi quá tải xảy ra trong một động cơ, dòng điện tăng lên, gây ra nhiều nhiệt hơn được tạo ra trong phần tử gia nhiệt của rơle quá tải nhiệt. Nhiệt này được chuyển sang lưỡng kim, uốn cong khi được làm nóng vì nó được làm bằng hai hợp kim với sự khác biệt lớn về các hệ số mở rộng tuyến tính. Khi lưỡng kim uốn cong đến một mức độ nhất định, nó sẽ kích hoạt cuộn dây điện từ được cung cấp năng lượng, từ đó sẽ điều khiển các tiếp điểm để hành động và cắt nguồn điện của động cơ.


Phạm vi của ứng dụng

 Rơle quá tải nhiệt thường được sử dụng trong các mạch với AC 50Hz, điện áp cách nhiệt định mức là 660V và dòng điện 0,1 ~ 630A, và chủ yếu được sử dụng để quá tải và bảo vệ pha của động cơ AC ba pha. Nó cũng có thể được sử dụng để tạo thành một bộ khởi động với bộ tiếp xúc AC thích nghi để cung cấp sự bảo vệ toàn diện cho động cơ.


Tính năng sản phẩm

Cấu trúc đơn giản: Rơle quá tải nhiệt này thường áp dụng một thiết kế cấu trúc tương đối đơn giản, giúp dễ dàng cài đặt và sử dụng.

ĐẦY ĐỦ: Ngoài chức năng bảo vệ quá tải cơ bản, nó còn có các chức năng của bảo vệ phá vỡ pha và bù nhiệt độ.

Chi phí thấp: So với các thiết bị bảo vệ động cơ khác, giá của rơle quá tải nhiệt tương đối thấp, điều này làm giảm chi phí mua của người dùng.

Hiệu suất hoạt động ổn định: Bởi vì nó áp dụng lưỡng kim là yếu tố nhạy cảm, hiệu suất hoạt động của nó ổn định và đáng tin cậy.

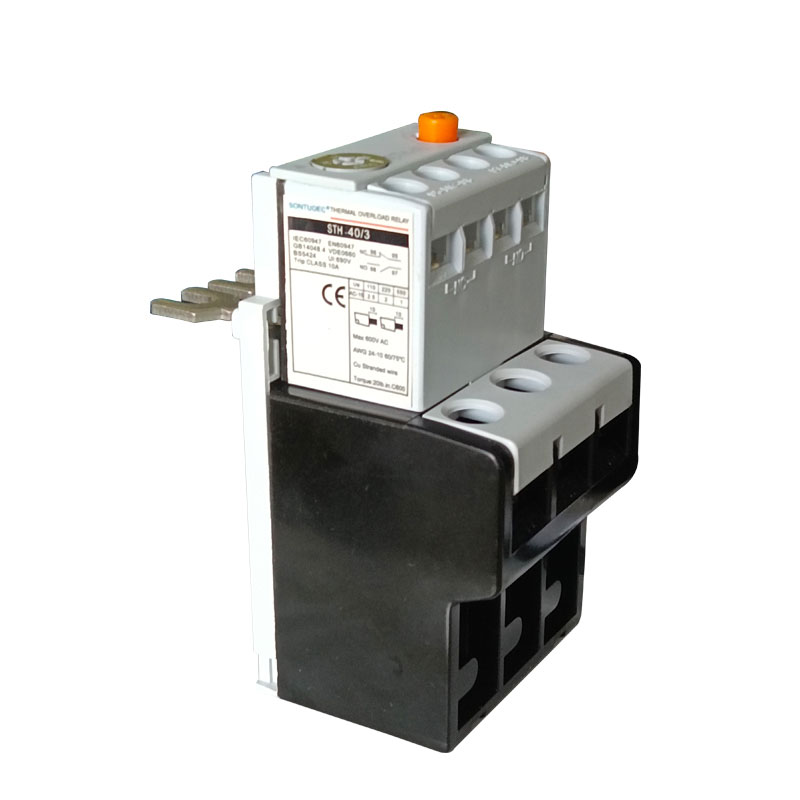

STH-40 Series Thermal Overload RelaySTH-40 Series Thermal Overload Relay

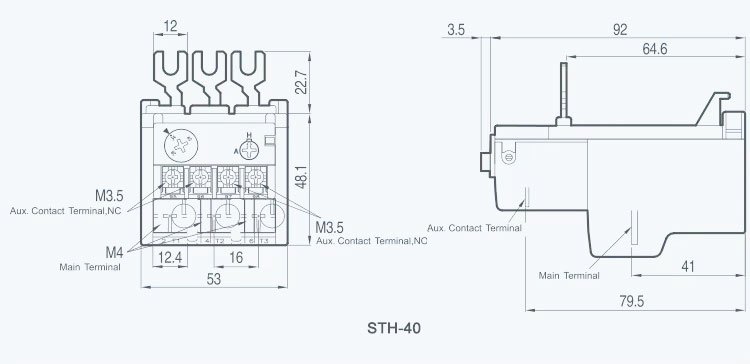

STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay

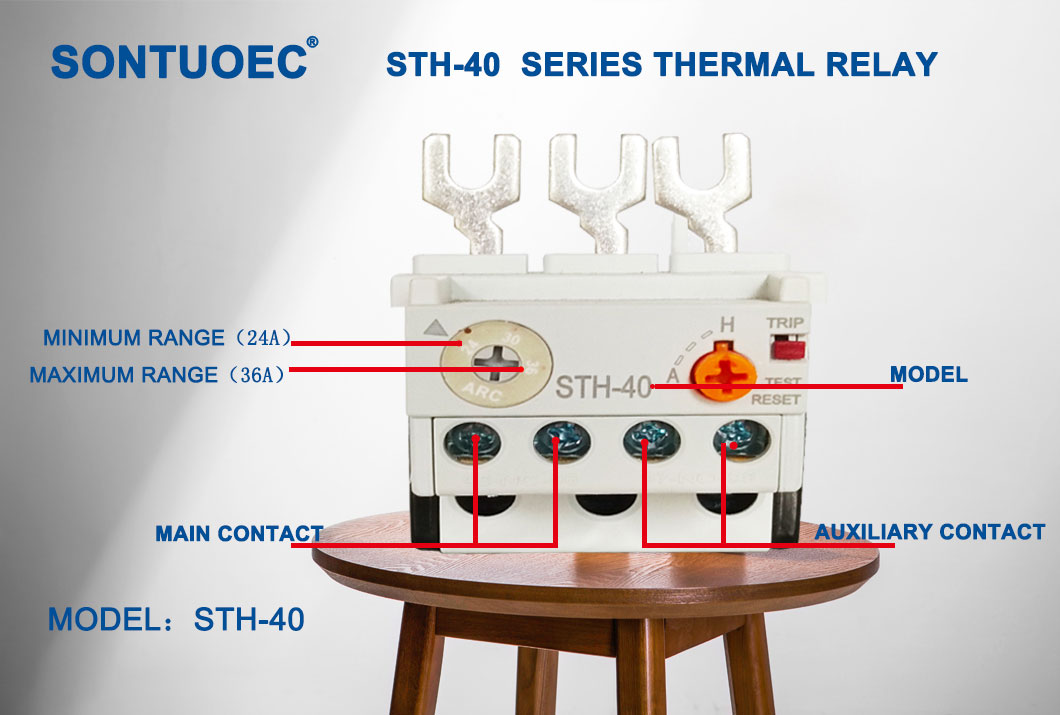

STH-40 Series Thermal Overload Relay

Thẻ nóng: Rơle quá tải nhiệt sth-40 sê-ri
