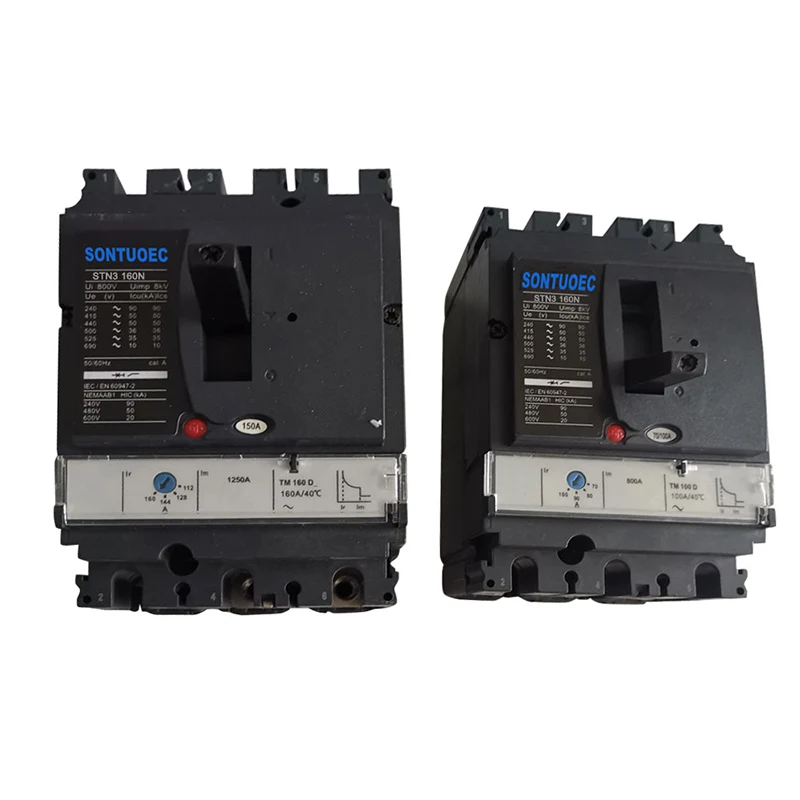

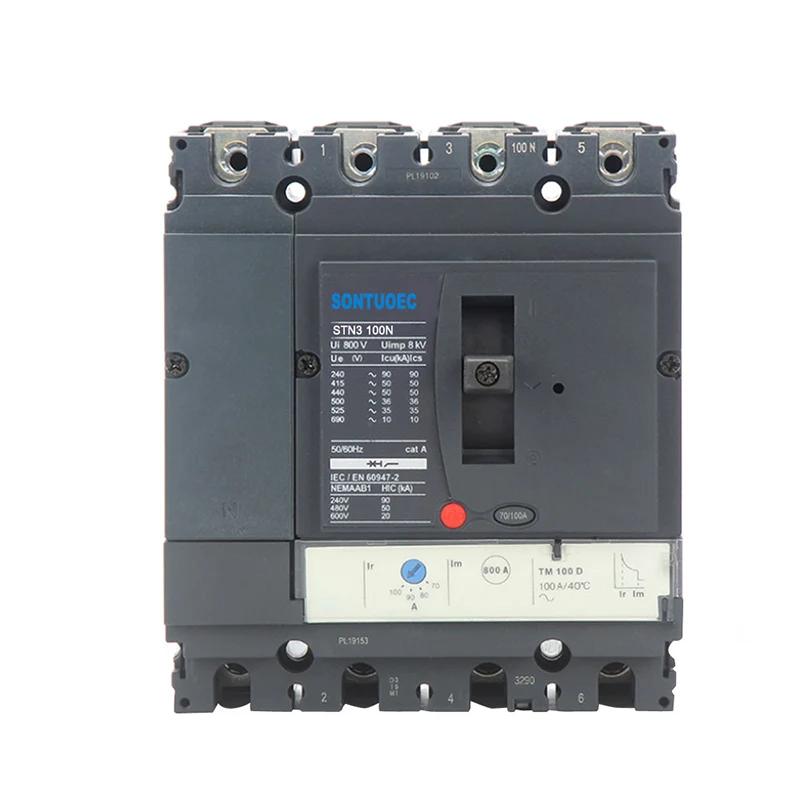

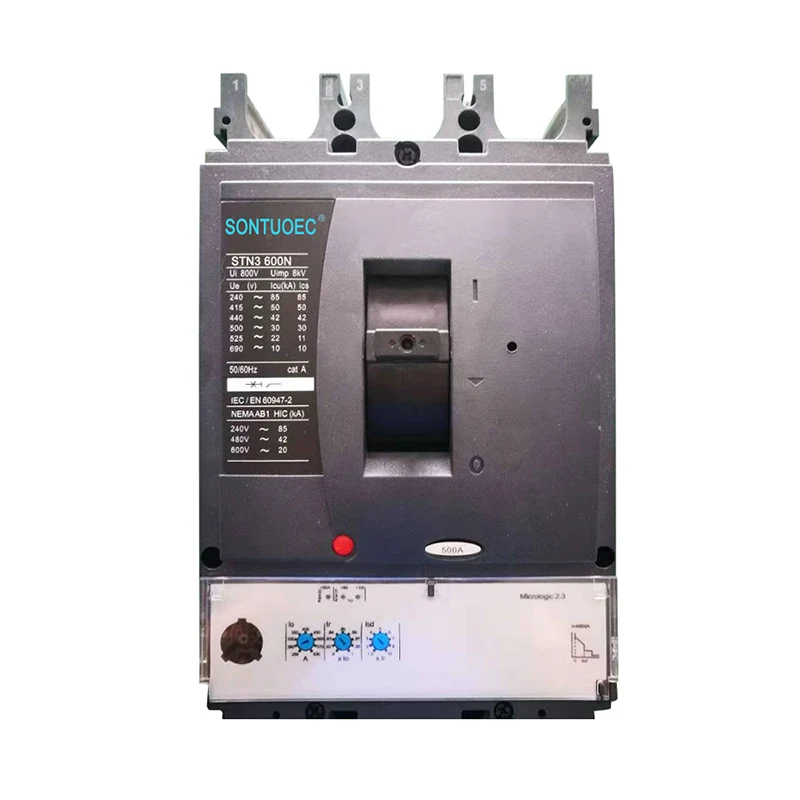

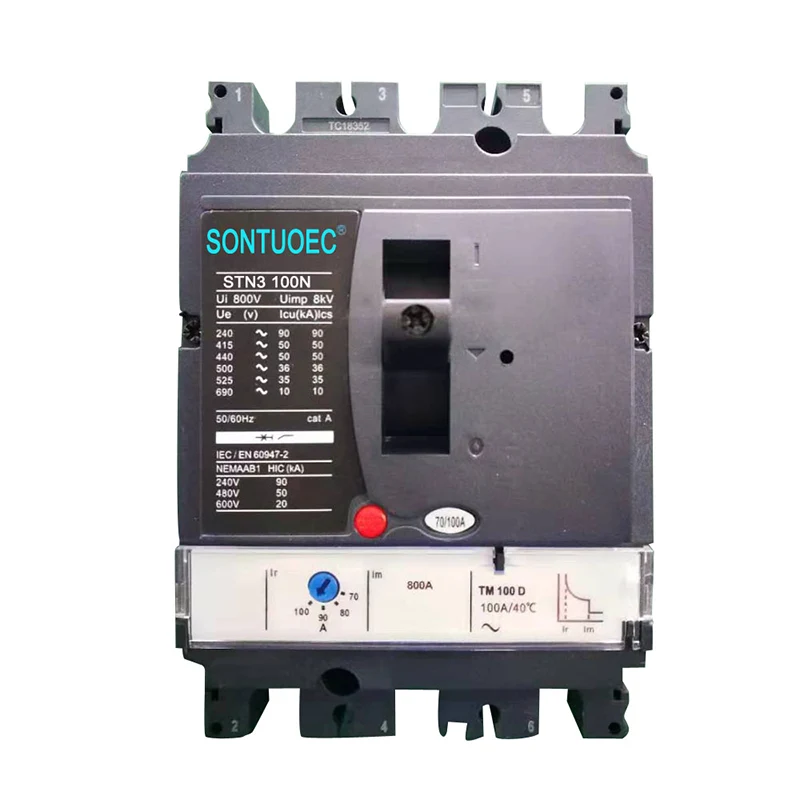

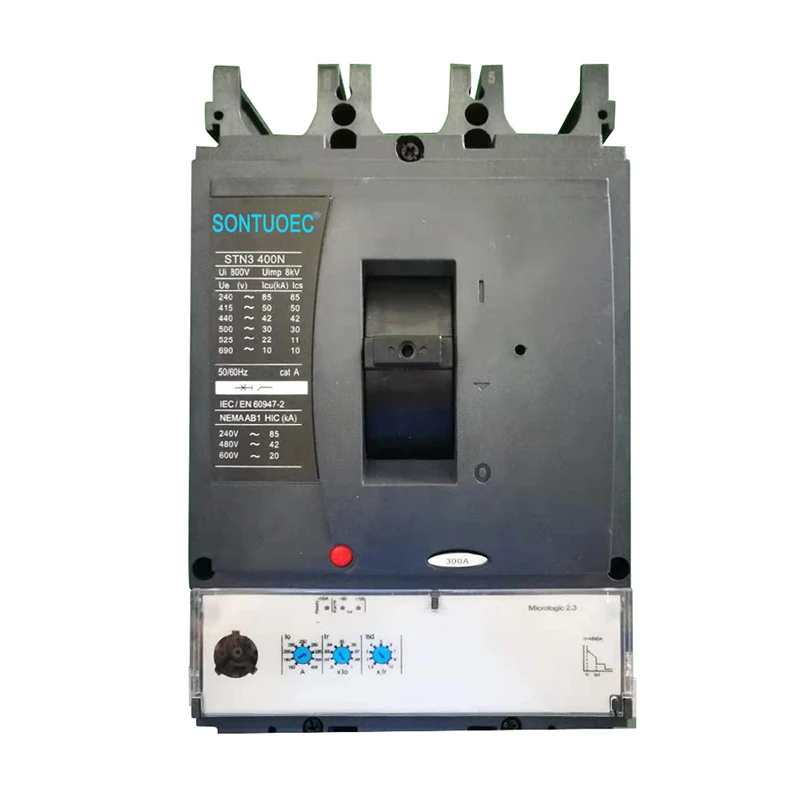

Bộ ngắt mạch trường hợp đúc loại Stn3

Bộ ngắt mạch trường hợp đúc loại STN3 là một giải pháp đáng tin cậy và tiên tiến để bảo vệ điện trong các ứng dụng khác nhau. Thiết kế nhỏ gọn của nó, các tính năng bảo vệ toàn diện và khả năng giao tiếp làm cho nó trở thành một lựa chọn lý tưởng cho các hệ thống điện hiện đại.

Người mẫu:STN3

Gửi yêu cầu

Mô tả Sản phẩm

Thông số kỹ thuật	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Khung dòng (a)	100				160				250				400				630
Số cực	3		4		3		4		3		4		3		4		3		4
Khả năng phá vỡ cuối cùng (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (từ)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Điện áp cách nhiệt định mức	AC800V
Xếp hạng điện áp làm việc	AC690V
Dòng điện định mức, vấp tính nhiệt, TMD, A	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Dòng điện được đánh giá, vấp ngã điện tử, MIC, A	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Phụ trợ, cảnh báo, phụ kiện lỗi	Hoặc/sd/sde/sdx
Shunt & dưới cuộn dây điện áp	Mx/mn
Cuộc sống cơ học	50000				40000				20000				15000				15000
Cuộc sống điện	30000				20000				10000				6000				4000

Mô hình không.	STN3
TIÊU CHUẨN:	IEC 60947-2
Môi trường phát triển vòng cung	Không khí
Kết cấu	MCCB
Kiểu	Moulede Case Circuit Breaker
Chứng nhận	CE
Phê duyệt	CE, ISO9001
Thời gian giao hàng	Trong vòng 20 ngày
Đặc điểm kỹ thuật	63A-630A
Nguồn gốc	Wenzhou Zhanjiang
Năng lực sản xuất	2000Pieces/tuần
Tốc độ	Bộ ngắt mạch loại bình thường
Cài đặt	Đã sửa
Số cực	3p 4p
Chức năng	Bộ ngắt mạch thông thường, Bảo vệ lỗi phá mạch, Bảo vệ quá dòng
Giá	Giá nhà máy
Thời gian bảo hành	12 tháng
Gói vận chuyển	Hộp bên trong/thùng carton
Thương hiệu	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
Mã HS	8536200000

Các tính năng chính

• Bảo vệ và chức năng: Những bộ ngắt này cung cấp bảo vệ toàn diện cho các hệ thống điện, bao gồm quá tải và bảo vệ ngắn mạch. Chúng được thiết kế để tự động ngắt kết nối mạch khi xảy ra lỗi, ngăn ngừa thiệt hại cho thiết bị và đảm bảo an toàn.

• Dòng điện vỏ và dòng điện được định mức: dòng vỏ (ví dụ: 160N) cho biết khả năng gián đoạn có thể mở rộng tối đa của vỏ của bộ ngắt. Dòng điện được xếp hạng (ví dụ: 100A) là dòng hoạt động bình thường tối đa không nên vượt quá để ngăn chặn sự vấp ngã do quá dòng.

• Cấu hình cực: Có sẵn trong các cấu hình 3 cực (3p) và 4 cực (4P), phù hợp cho các hệ thống và ứng dụng điện khác nhau.

• Đơn vị chuyến đi điện tử: Các đơn vị chuyến đi điện tử tiên tiến cung cấp khả năng đo lường và giao tiếp chính xác, cho phép giám sát và chẩn đoán thời gian thực của các thông số điện.

• Thiết kế nhỏ gọn: Dòng NSX nhỏ gọn, đặc biệt, được biết đến với thiết kế nhỏ gọn, kết hợp hiệu quả năng lượng, đo lường, quản lý và công cụ truyền thông.

Ứng dụng

• Sử dụng công nghiệp: Được sử dụng rộng rãi trong các môi trường công nghiệp để phân phối và bảo vệ năng lượng điện cho các thiết bị và máy móc khác nhau.

• Năng lượng và cơ sở hạ tầng: Thích hợp cho các ứng dụng trong mạng lưới phân phối năng lượng và các dự án cơ sở hạ tầng.

• Thương mại và dân cư: Cũng được sử dụng trong các tòa nhà thương mại và nhà ở cho các hệ thống phân phối chính và thứ cấp.

Các tính năng bổ sung của loạt NSX nhỏ gọn

• Bảo vệ nâng cao: Các tính năng như tiếp xúc hai lần và vấp phải năng lượng đảm bảo bảo vệ đáng tin cậy chống lại các lỗi.

• Phối hợp có chọn lọc: Tính chọn lọc được cải thiện giúp duy trì sự liên tục của cung cấp năng lượng cho các mạch không bị ảnh hưởng trong các lỗi.

• Khả năng giao tiếp: Mô -đun giao tiếp Modbus và BSCM (Mô -đun điều khiển trạng thái ngắt) cho phép truyền dữ liệu giữa bộ ngắt mạch và hệ thống giám sát.

• Hiển thị và giám sát: Đèn LED "Sẵn sàng" và các chỉ số khác cung cấp thông tin trạng thái thời gian thực, trong khi đơn vị hiển thị cửa tủ FDM121 có thể hiển thị các thông số đo khác nhau.

• Bảo trì và cấu hình: Các chỉ số bảo trì hiển thị hao mòn trên các liên hệ, hồ sơ tải và số lượng hoạt động, hỗ trợ bảo trì dự đoán.
