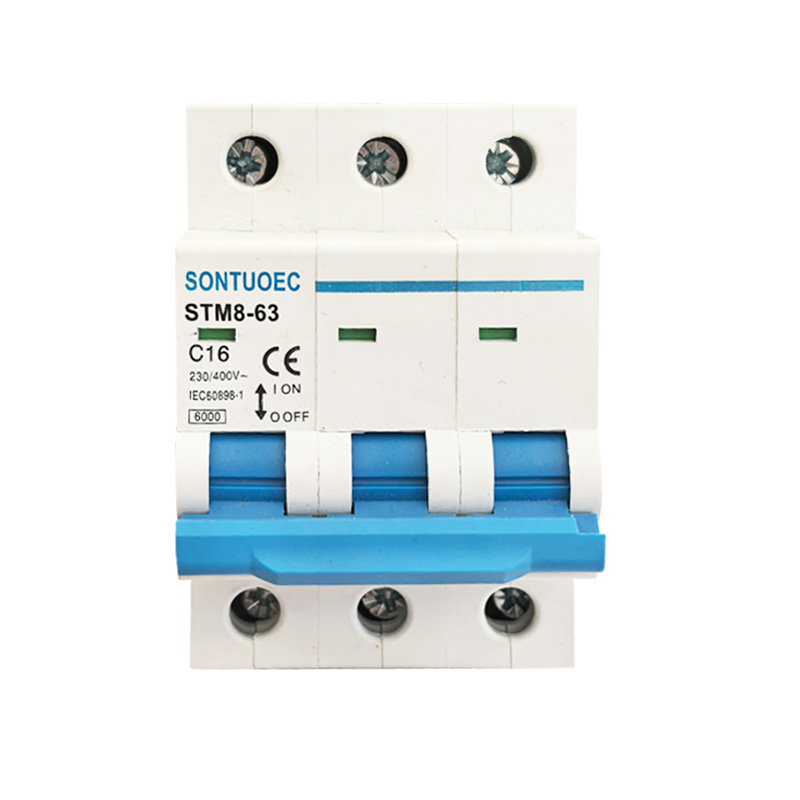

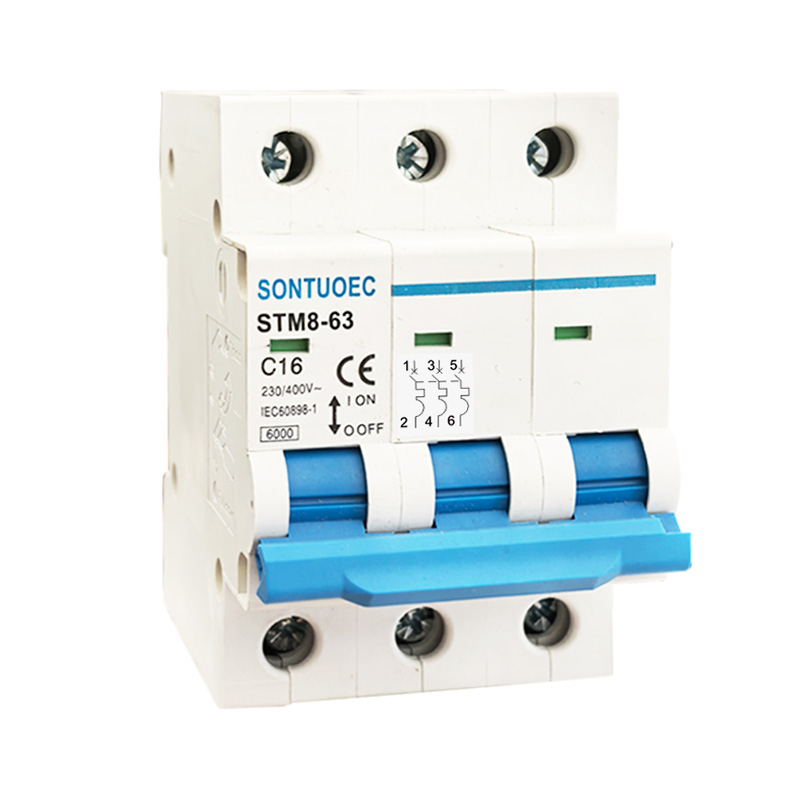

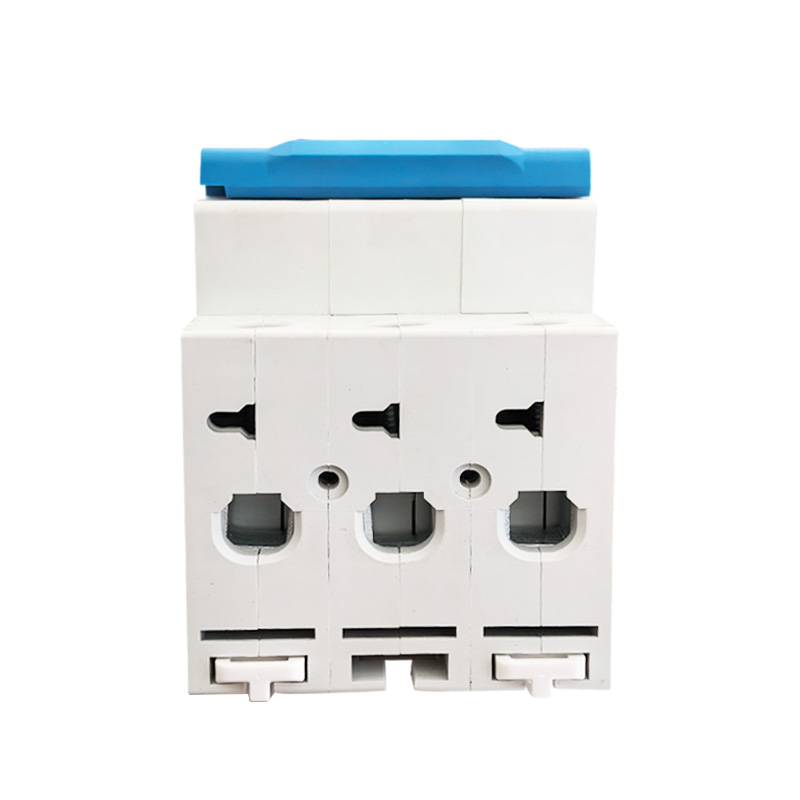

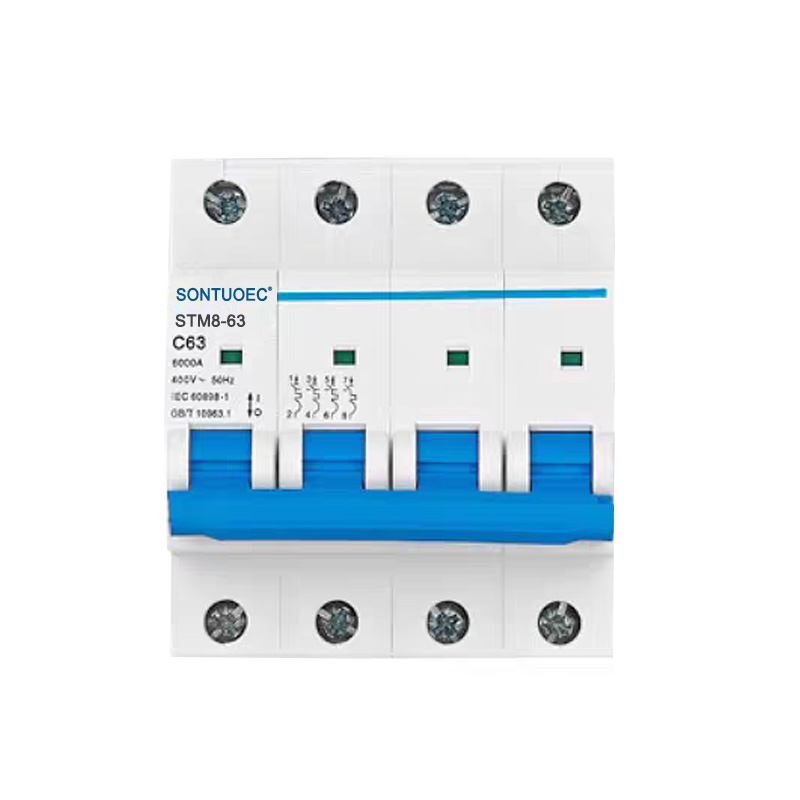

STM8-63 Bộ ngắt mạch thu nhỏ 6KA 1p 2p 3p 4p 16a 230/400V

Sontuoec là một trong những nhà cung cấp/nhà sản xuất Trung Quốc chuyên sản xuất các thiết bị điện nhỏ khác nhau STM8-63 Mạch thu nhỏ 6KA 1p 2p 3p 4p 16a 230/400V có các tính năng của cấu trúc nâng cao, độ tin cậy của hiệu suất, khả năng phá vỡ cao, xuất hiện. Nó phù hợp với hệ thống điện của AC 50/60Hz, điện áp định mức 230/400V và được xếp hạng hiện tại lên tới 63A. Nó chủ yếu được áp dụng tại tòa nhà văn phòng, nơi cư trú, để chiếu sáng, phân phối điện và quá tải và bảo vệ ngắn mạch thiết bị. Thông thường, nó cũng có thể được sử dụng như là sự chuyển giao không thường xuyên của hệ thống điện. Nó phù hợp với các tiêu chuẩn IEC60898-1.

Người mẫu:STM8-63

Gửi yêu cầu

Mô tả Sản phẩm

Thông số kỹ thuật:

	Tiêu chuẩn		IEC/EN 60898-1
Tính năng điện	Được đánh giá hiện tại trong	A	1,2,4,6,10,16,20,25,32,40,50,63
	Cực	P	1,2,3,4
	Điện áp định mức ue	V	AC 230, 400
	Điện áp cách nhiệt ui	V	500
	Tần số định mức	Hz	50/60
	Khả năng phá vỡ định giá	A	3000, 4500, 6000
	Xếp hạng Impulse chịu được điện áp (1.2/50) UIMP	V	4000
	Điện áp thử nghiệm điện môi tại Ind.Freq. trong 1 phút	KV	2
	Mức độ ô nhiễm		2
	Đặc tính giải phóng nhiệt từ		B, c, d
Tính năng cơ học	Điện mạng sống	t	4000
	Cuộc sống cơ học	t	10000
	Bằng cấp bảo vệ		IP20
	Nhiệt độ tham chiếu để cài đặt	ºC	30
	của phần tử nhiệt	ºC	30
	Nhiệt độ môi trường	ºC	-5 ~+40 (Đặc biệt Ứng dụng vui lòng tham khảo
	(với trung bình hàng ngày ≤35ºC)	ºC	nhiệt độ Sửa chữa bồi thường)
	Nhiệt độ lưu trữ	ºC	-25 ~+70
Cài đặt	Phần cuối Loại kết nối		Cáp/loại pin thanh cái
	Kích thước thiết bị đầu cuối trên/đáy cho cáp	mm²	25
	Kích thước thiết bị đầu cuối trên/đáy cho cáp	Awg	Ngày 18 tháng 3
	Kích thước nhiệt kích thước trên/đáy cho thanh cái	mm²	25
	Kích thước nhiệt kích thước trên/đáy cho thanh cái	Awg	Ngày 18 tháng 3
	Thắt chặt mô -men xoắn	N^*m	2
	Thắt chặt mô -men xoắn	In-lbs	18
	Gắn kết		TRÊN DIN Rail EN 60715 (35mm) bằng thiết bị clip nhanh
	Sự liên quan		Từ trên và dưới

Các chức năng chính của bộ ngắt mạch thu nhỏ STB1-63

1. Bảo vệ tải trọng: Khi dòng điện trong mạch vượt quá giá trị định mức của MCB, bộ ngắt mạch thu nhỏ STM8-63 6KA 1p 2p 3p 4p 16a 230/400V sẽ tự động cắt mạch trong một khoảng thời gian đặt để ngăn mạch và thiết bị quá nóng.

2. Bảo vệ mạch máu: Khi một đường ngắn xảy ra trong mạch, bộ ngắt mạch thu nhỏ STB1-63 sẽ cắt mạch ngay lập tức để ngăn dòng điện ngắn mạch làm hỏng mạch và thiết bị.

3. Bảo vệ leakage (một số MCB có chức năng này): Đối với MCB với bảo vệ rò rỉ, khi có rò rỉ trong mạch, ngắt mạch thu nhỏ STB1-63 nhanh chóng cắt mạch để bảo vệ an toàn cá nhân.

Nguyên tắc hoạt động của MCBS

MCB thường chứa một máy dò chuyến đi từ tính hoặc điện tử bên trong, được sử dụng để phát hiện những thay đổi trong dòng điện trong mạch. Khi dòng điện là bất thường, tiền đạo sẽ kích hoạt cơ chế vấp ngã của MCB, gây ra sự phá vỡ mạch thu nhỏ STB1-63 nhanh chóng cắt đứt mạch.

1. Tiền đạo từ tính: Nó sử dụng nhiệt được tạo ra khi dòng điện đi qua dây dẫn để kích hoạt vấp ngã. Khi dòng điện quá lớn, dây dẫn nóng lên, làm cho lưỡng kim bên trong tiền đạo từ nhiệt bị uốn cong, do đó kích hoạt cơ chế vấp ngã.

2. Tiền đạo điện tử: Nó sử dụng các thành phần điện tử để phát hiện các thay đổi hiện tại và kiểm soát hành động của cơ chế vấp ngã. Khi phát hiện ra một dòng điện bất thường, tiền đạo điện tử sẽ gửi tín hiệu đến cơ chế vấp phải để cắt mạch.

Kịch bản ứng dụng của MCB

MCB được sử dụng rộng rãi trong các hệ thống điện trong khu dân cư, thương mại và công nghiệp để bảo vệ các mạch và thiết bị khỏi thiệt hại do dòng điện bất thường. Chúng thường được cài đặt trong các hộp phân phối, bảng chuyển mạch hoặc tủ điều khiển và được sử dụng làm công tắc chính hoặc công tắc nhánh của mạch.

Lựa chọn và cài đặt MCBS

1.Selection: Khi chọn MCBS, bạn cần xem xét các yếu tố như dòng được định mức của mạch, mức điện áp, đặc điểm bảo vệ và liệu bảo vệ rò rỉ có cần thiết hay không. Điều quan trọng nữa là phải đảm bảo rằng các thông tin mạch thu nhỏ STB1-63 được chọn với các tiêu chuẩn và quy định an toàn điện cục bộ.

2. Cài đặt: Bộ ngắt mạch thu nhỏ STM8-63 6KA 1p 2p 3p 4p 16a 230/400V nên được lắp đặt trong môi trường khô, thông gió không có khí ăn mòn và đảm bảo rằng nó được nối dây chính xác và an toàn. Trong quá trình cài đặt, các quy định an toàn điện và quy trình vận hành có liên quan nên được tuân thủ.
