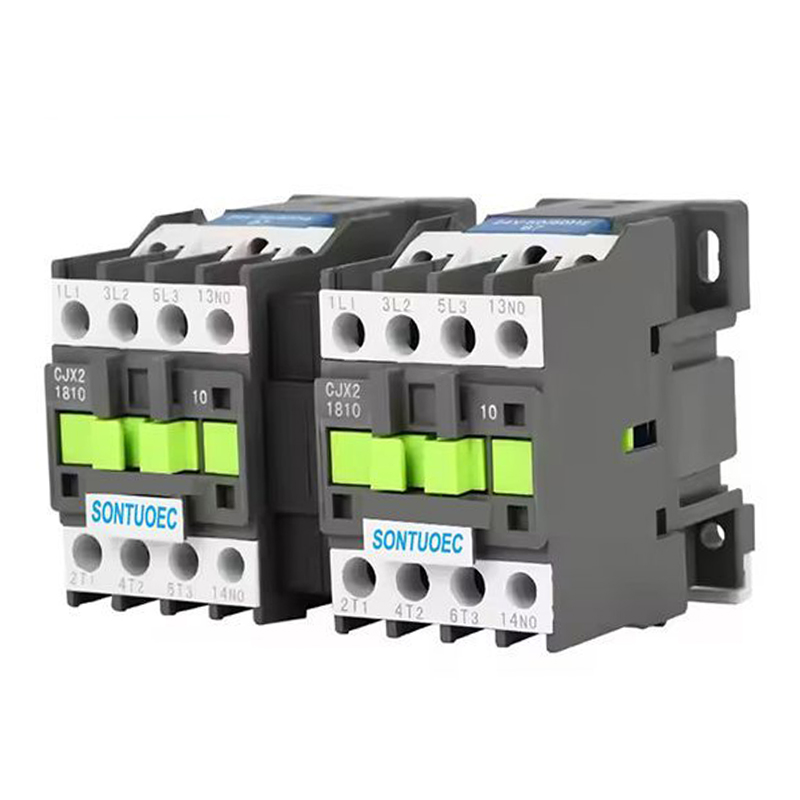

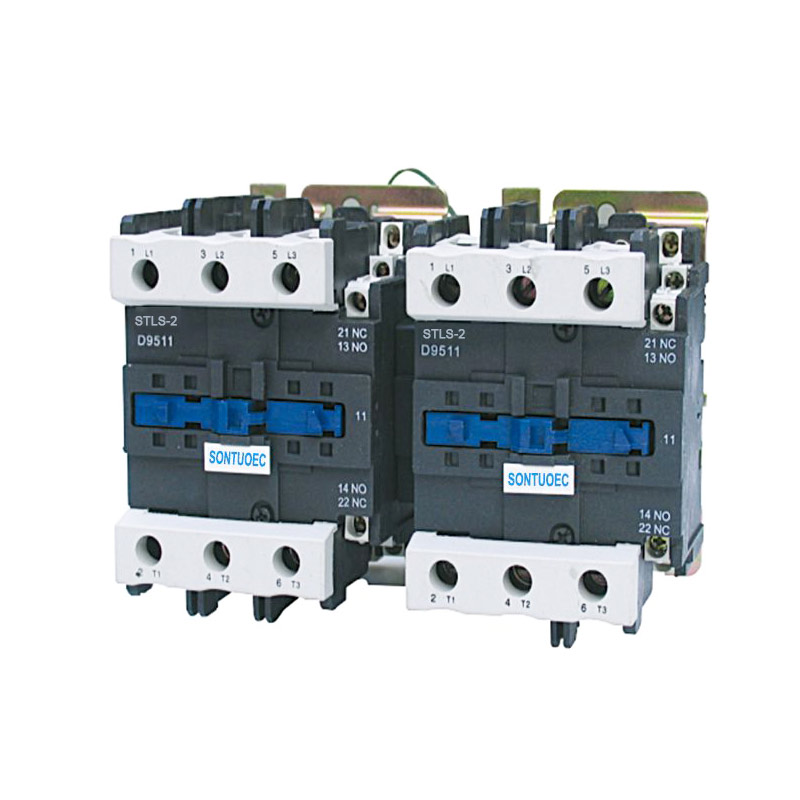

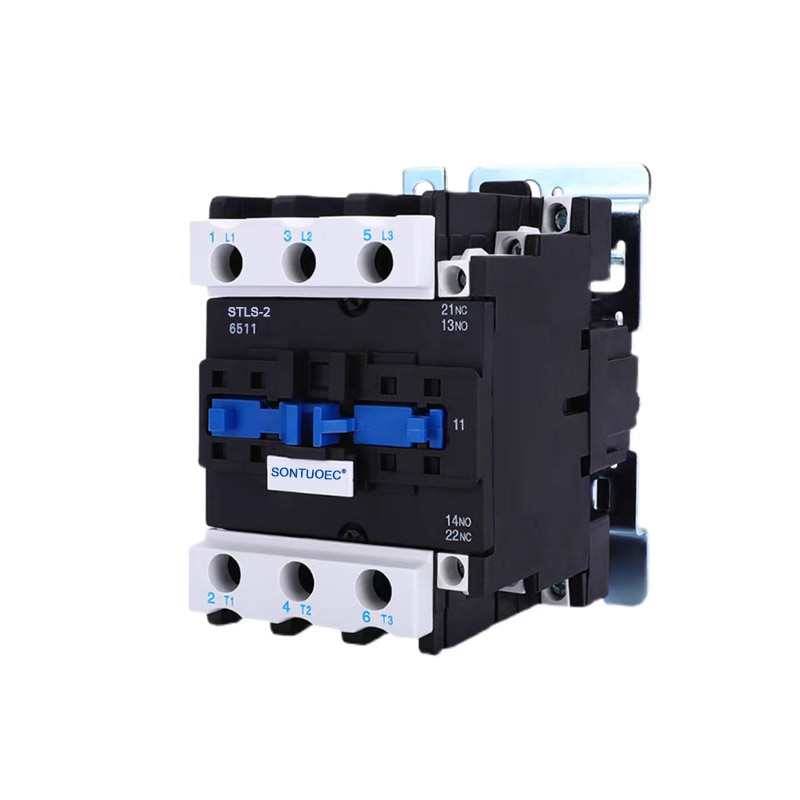

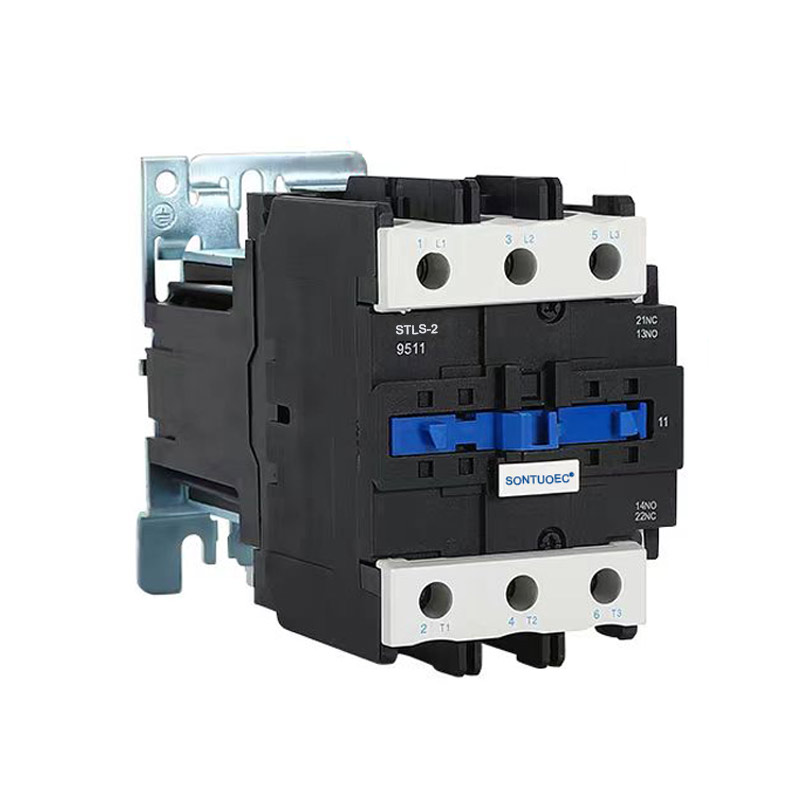

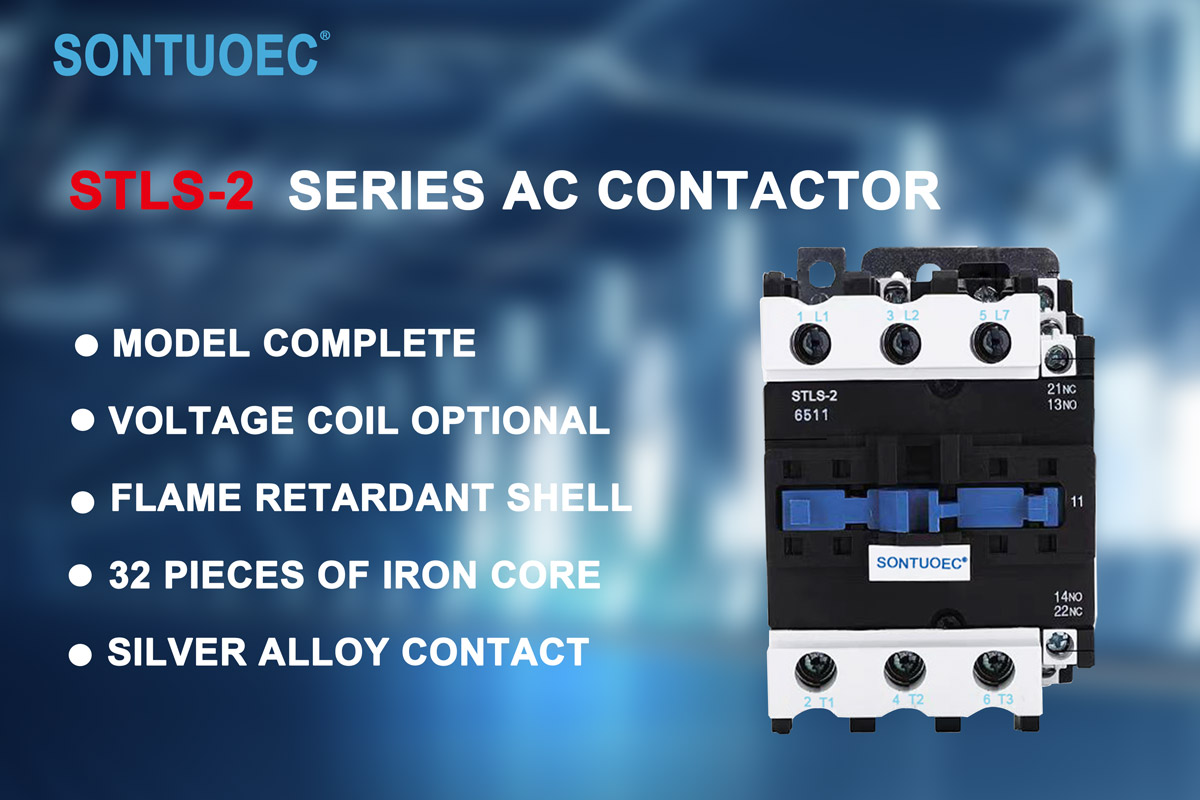

Công tắc tơ khóa liên động cơ học dòng Stls-2(Cjx2)

Cấu trúc và đặc điểm

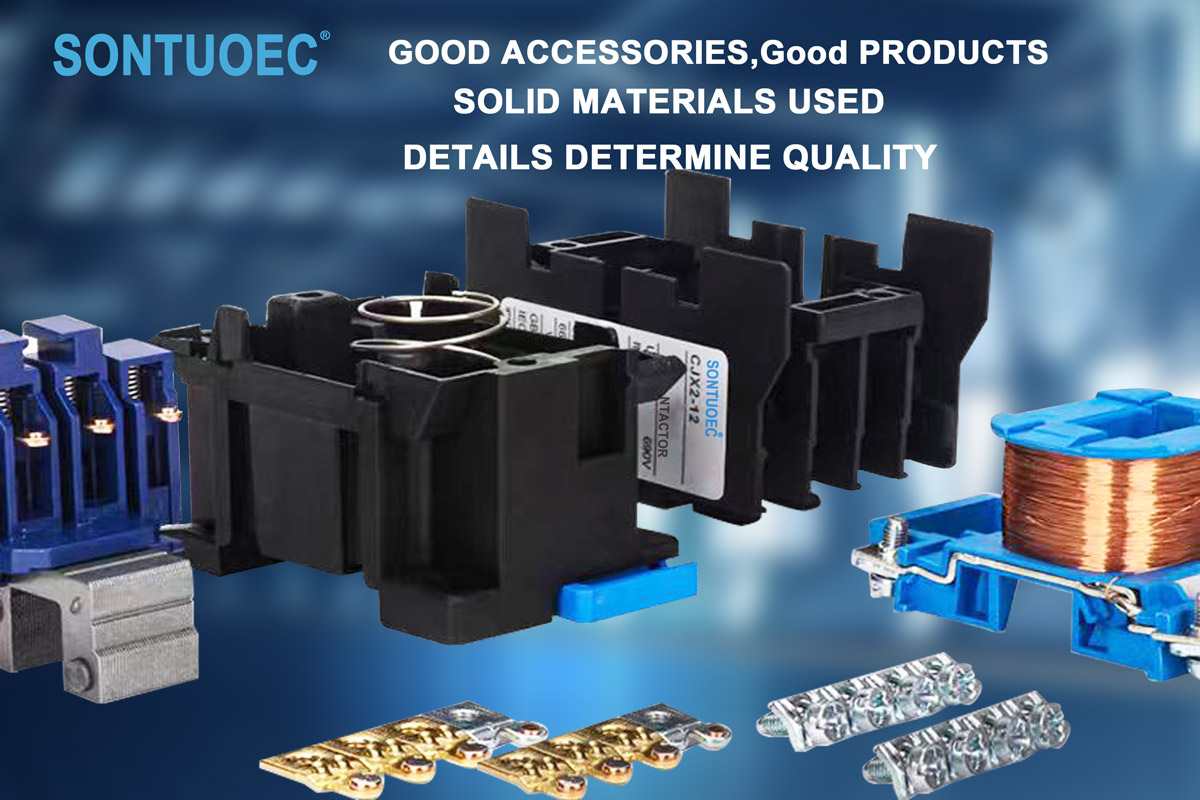

Kết cấu:

3P AC Contactor thường bao gồm hệ thống điện từ (bao gồm cuộn dây, lõi, v.v.), hệ thống tiếp điểm (bao gồm tiếp điểm chính và tiếp điểm phụ), thiết bị dập hồ quang và vỏ và các bộ phận khác. Trong số đó, tiếp điểm chính được sử dụng để mang dòng điện cao và tiếp điểm phụ được sử dụng để nhận ra việc truyền và phản hồi tín hiệu điều khiển.

Đặc trưng:

Với ba tiếp điểm độc lập, nó có thể điều khiển nguồn điện ba pha và một đường dây số 0 cùng một lúc.

Hệ thống tiếp xúc được làm bằng vật liệu chất lượng cao có khả năng dẫn điện và chống mài mòn tốt.

Hệ thống điện từ có đủ lực hút để gài và nhả các tiếp điểm một cách đáng tin cậy.

Thiết bị dập hồ quang có thể dập tắt hồ quang một cách hiệu quả khi ngắt kết nối các tiếp điểm, bảo vệ các tiếp điểm khỏi bị hư hỏng.

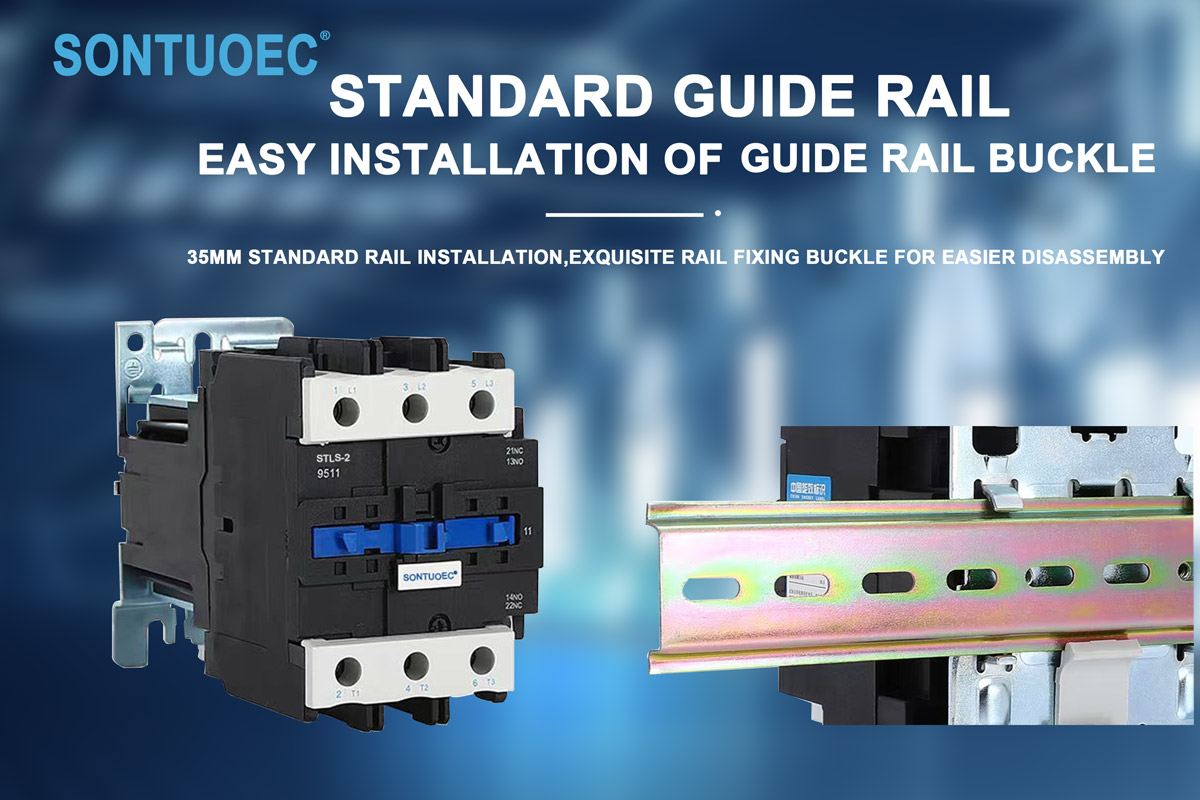

Công tắc tơ khóa liên động cơ học dòng Stls-2(Cjx2) phù hợp để sử dụng trong các mạch có điện áp định mức lên đến 660V AC 50Hz hoặc 60Hz, dòng điện định mức lên đến 95A, để đóng và ngắt, thường xuyên khởi động và điều khiển động cơ AC. Kết hợp với khối tiếp điểm phụ, bộ trễ hẹn giờ và thiết bị khóa liên động máy, v.v., nó trở thành công tắc tơ trễ, công tắc tơ khóa liên động cơ học, bộ khởi động sao-tam giác. Với rơle nhiệt, nó được kết hợp thành bộ khởi động điện từ. Công tắc tơ được sản xuất  theo tiêu chuẩn IEC 60947-1.

Nguyên lý hoạt động

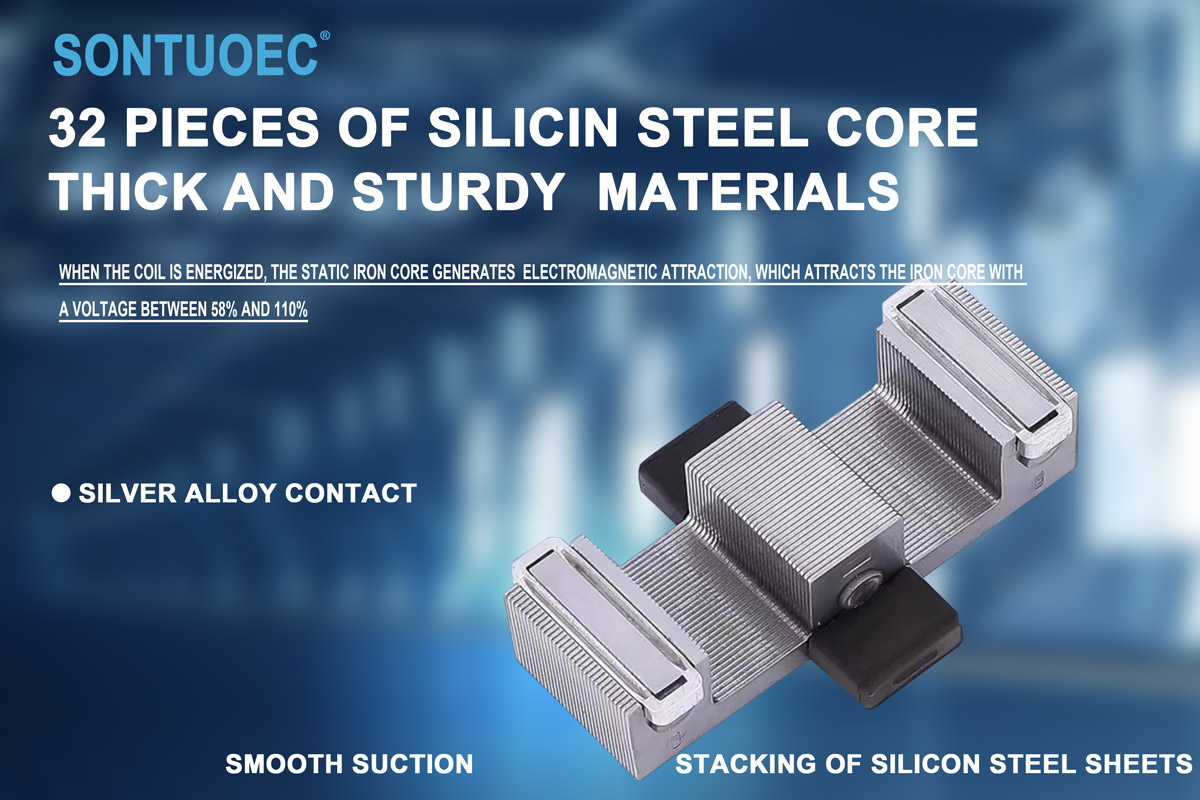

Khi cuộn dây của Contactor 3P AC được cấp điện, lõi sắt sẽ tạo ra từ tính và hút hệ thống tiếp điểm đóng lại, từ đó kết nối nguồn điện ba pha và dây zero. Khi cuộn dây bị ngắt điện, lõi sẽ mất từ ​​tính và hệ thống tiếp điểm tách ra dưới tác dụng của lò xo, do đó ngắt kết nối nguồn điện ba pha khỏi đường dây 0. Bằng cách này, Bộ tiếp điểm AC 3P có thể thực hiện điều khiển tải điện từ xa.

Kịch bản ứng dụng

3P AC Contactor được sử dụng rộng rãi trong các hệ thống điện khác nhau cần điều khiển nguồn điện ba pha và một đường dây 0 cùng một lúc, chẳng hạn như:

Lĩnh vực tự động hóa công nghiệp: dùng để điều khiển hoạt động khởi động, dừng và lùi của động cơ.

Hệ thống điện: dùng để thực hiện điều khiển từ xa và bảo vệ hệ thống điện.

Tự động hóa tòa nhà: được sử dụng để điều khiển khởi động và dừng hệ thống chiếu sáng, điều hòa không khí và các thiết bị khác.
