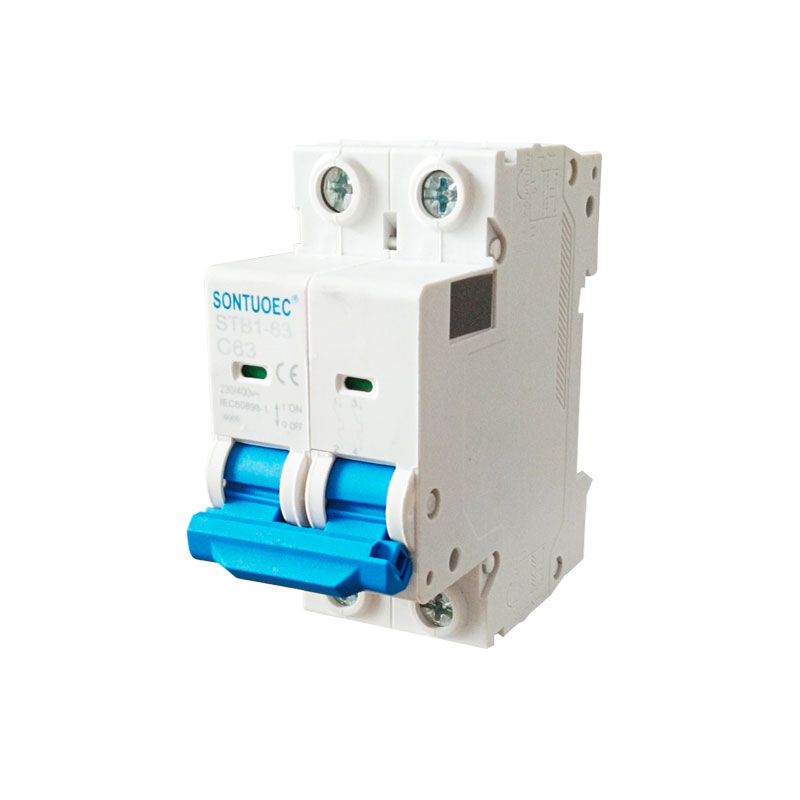

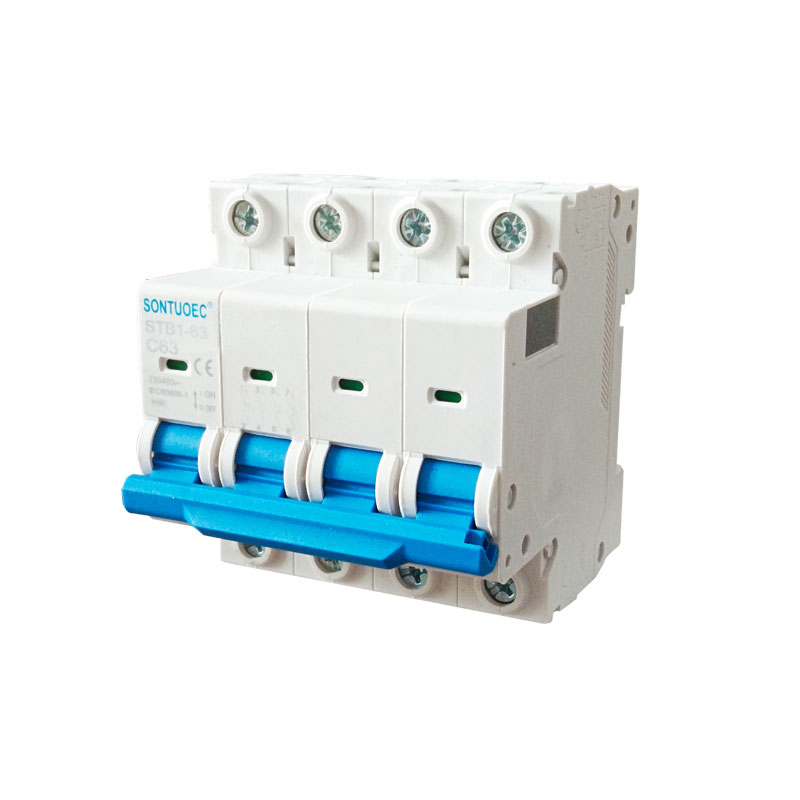

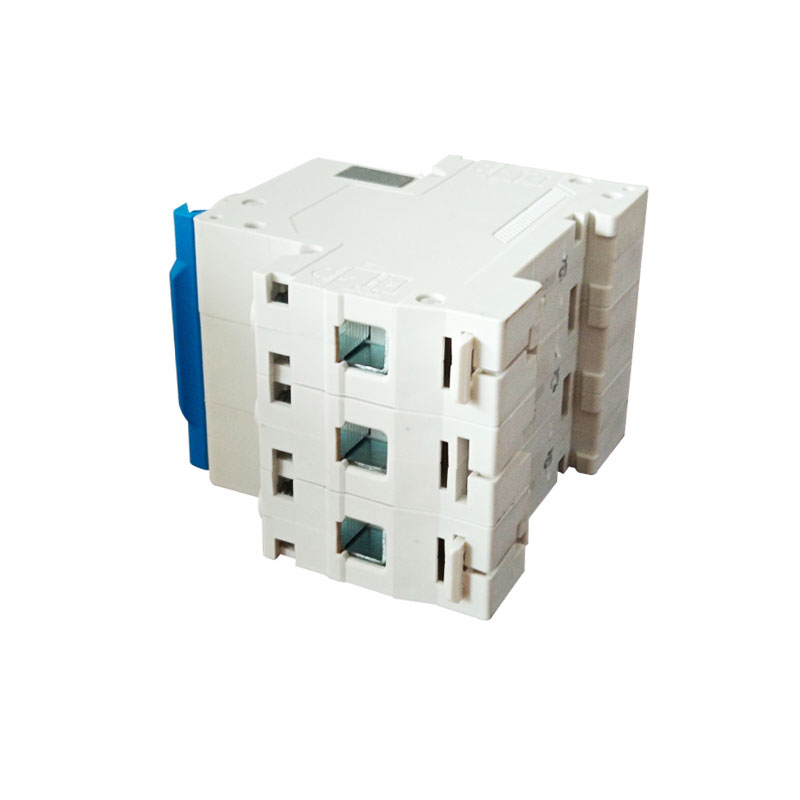

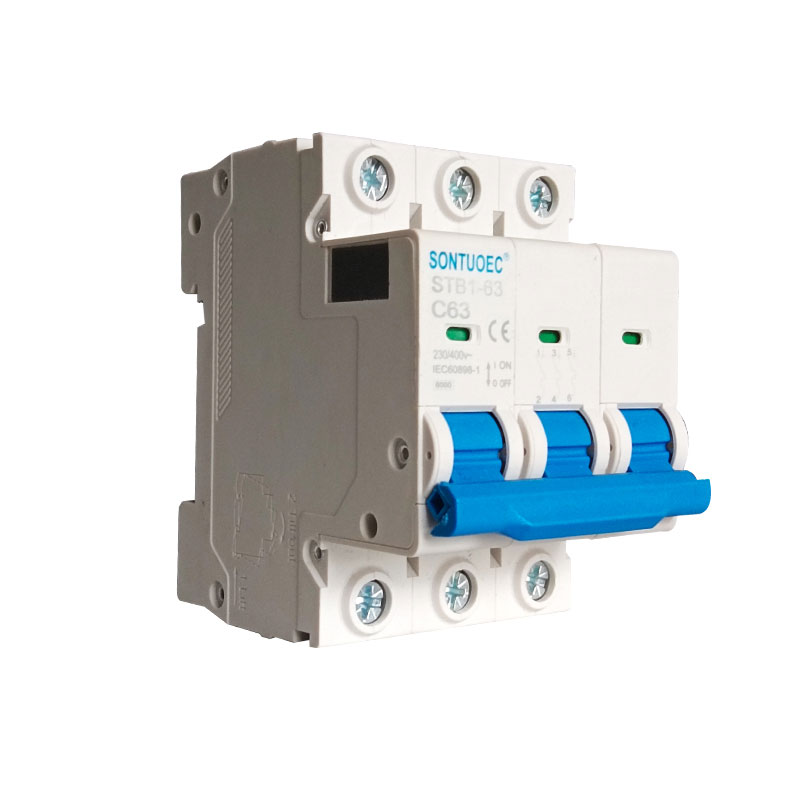

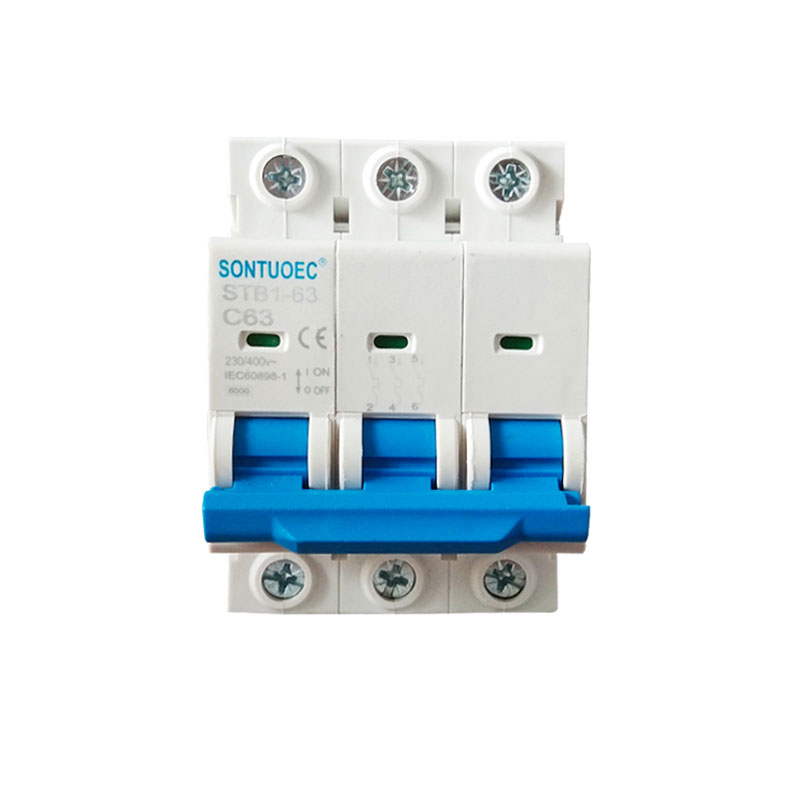

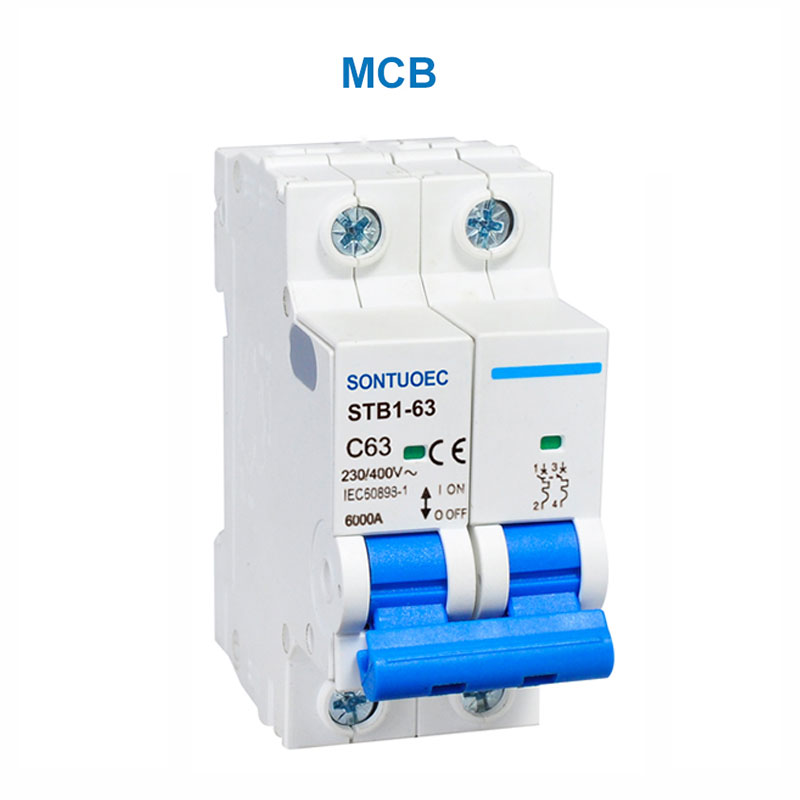

Bộ ngắt mạch thu nhỏ STB1-63

MCB, tên đầy đủ là bộ ngắt mạch thu nhỏ. Bộ ngắt mạch thu nhỏ STB1-63 là một thiết bị an toàn điện được sử dụng để bảo vệ các mạch và thiết bị, có khả năng nhanh chóng cắt các mạch trong trường hợp dòng điện bất thường (ví dụ: quá tải, mạch ngắn, v.v.), do đó ngăn ngừa hỏa hoạn và thiết bị bị hư hại.

Người mẫu:STB1-63

Gửi yêu cầu

Mô tả Sản phẩm

Người mẫu	STB1-63
Tiêu chuẩn	IEC60898-1
Cực	1p, 2p, 3p, 4p
Đường cong vấp ngã	B, c, d
Công suất ngắn mạch được xếp hạng (ICN)	3KA, 4,5KA, 6KA
Dòng điện được xếp hạng (IN)	1,2,4,610,16,20,25,32,40,50,63A
Điện áp định mức (UN)	AC230 (240)/400 (415) v
Phát hành từ tính	B Curve: Từ 3in đến 5 in Đường cong C: từ 5in đến 10in D Đường cong: Từ 10in đến 14in
Độ bền cơ điện	Hơn 6000 chu kỳ

Các chức năng chính của bộ ngắt mạch thu nhỏ STB1-63

1. Bảo vệ tải trọng: Khi dòng điện trong mạch vượt quá giá trị định mức của MCB, bộ ngắt mạch thu nhỏ STB1-63 sẽ tự động cắt mạch trong một khoảng thời gian đặt để ngăn mạch và thiết bị quá nóng.

2. Bảo vệ mạch máu: Khi một đường ngắn xảy ra trong mạch, bộ ngắt mạch thu nhỏ STB1-63 sẽ cắt mạch ngay lập tức để ngăn dòng điện ngắn mạch làm hỏng mạch và thiết bị.

3. Bảo vệ leakage (một số MCB có chức năng này): Đối với MCB với bảo vệ rò rỉ, khi có rò rỉ trong mạch, ngắt mạch thu nhỏ STB1-63 nhanh chóng cắt mạch để bảo vệ an toàn cá nhân.

STB1-63 Miniature Circuit Breaker

Nguyên tắc hoạt động của MCBS

MCB thường chứa một máy dò chuyến đi từ tính hoặc điện tử bên trong, được sử dụng để phát hiện những thay đổi trong dòng điện trong mạch. Khi dòng điện là bất thường, tiền đạo sẽ kích hoạt cơ chế vấp ngã của MCB, gây ra sự phá vỡ mạch thu nhỏ STB1-63 nhanh chóng cắt đứt mạch.

1. Tiền đạo từ tính: Nó sử dụng nhiệt được tạo ra khi dòng điện đi qua dây dẫn để kích hoạt vấp ngã. Khi dòng điện quá lớn, dây dẫn nóng lên, làm cho hai người bên trong tiền đạo từ nhiệt bị uốn cong, do đó kích hoạt cơ chế vấp ngã.

2. Tiền đạo điện tử: Nó sử dụng các thành phần điện tử để phát hiện các thay đổi hiện tại và kiểm soát hành động của cơ chế vấp ngã. Khi phát hiện ra một dòng điện bất thường, tiền đạo điện tử sẽ gửi tín hiệu đến cơ chế vấp phải để cắt mạch.

Kịch bản ứng dụng của MCB

MCB được sử dụng rộng rãi trong các hệ thống điện trong khu dân cư, thương mại và công nghiệp để bảo vệ các mạch và thiết bị khỏi thiệt hại do dòng điện bất thường. Chúng thường được cài đặt trong các hộp phân phối, bảng chuyển mạch hoặc tủ điều khiển và được sử dụng làm công tắc chính hoặc công tắc nhánh của mạch.

Lựa chọn và cài đặt MCBS

1.Selection: Khi chọn MCBS, bạn cần xem xét các yếu tố như dòng được định mức của mạch, mức điện áp, đặc điểm bảo vệ và liệu bảo vệ rò rỉ có cần thiết hay không. Điều quan trọng nữa là phải đảm bảo rằng các thông tin mạch thu nhỏ STB1-63 được chọn với các tiêu chuẩn và quy định an toàn điện cục bộ.

2. Cài đặt: Các bộ ngắt mạch thu nhỏ STB1-63 được lắp đặt trong môi trường khô, thông gió không có khí ăn mòn và đảm bảo rằng nó được nối dây chính xác và an toàn. Trong quá trình cài đặt, các quy định an toàn điện và quy trình vận hành có liên quan nên được tuân thủ.
