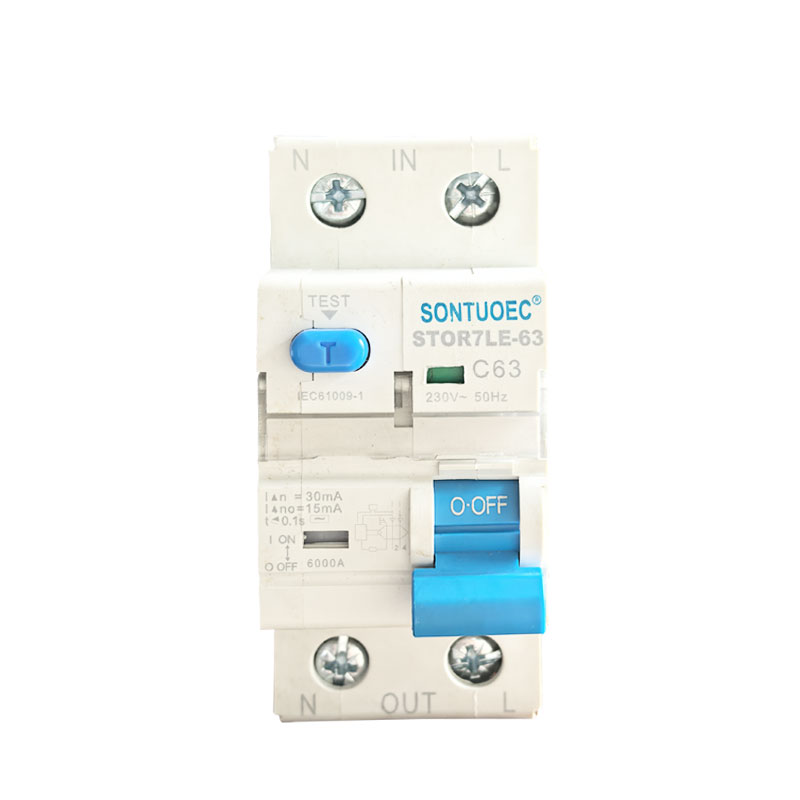

Sontuoec Stro7le-63 Cầu dao bảo vệ rò rỉ nhỏ RCBO

Chức năng chính của RCBO STRO7LE-63

Bảo vệ quá tải: Khi dòng điện trong mạch vượt quá giá trị định mức của RCBO STRO7LE-63, nó sẽ tự động cắt mạch trong một khoảng thời gian nhất định để ngăn mạch và thiết bị quá nóng, do đó tránh được hỏa hoạn và hư hỏng.

Bảo vệ ngắn mạch: Khi xảy ra hiện tượng đoản mạch trong một mạch điện, RCBO STRO7LE-63 sẽ nhanh chóng cắt mạch điện để ngăn chặn dòng điện ngắn mạch gây hư hỏng nghiêm trọng cho mạch điện và thiết bị.

Bảo vệ chống rò rỉ: RCBO STRO7LE-63 có khả năng phát hiện dòng điện dư (tức là dòng điện rò rỉ) trong mạch điện. Khi dòng điện dư vượt quá ngưỡng cài đặt, RCBO STRO7LE-63 sẽ cắt mạch trong khoảng thời gian rất ngắn để ngăn ngừa tai nạn điện giật, cháy nổ do điện.

Nguyên lý hoạt động của RCBO STRO7LE-63

RCBO STRO7-40 có bộ phát hiện ngắt từ nhiệt bên trong (để bảo vệ quá tải và ngắn mạch) và bộ phát hiện dòng điện dư (để bảo vệ rò rỉ). Khi dòng điện hoặc dòng điện dư trong mạch có hiện tượng bất thường, búa đập tương ứng sẽ kích hoạt cơ chế ngắt của RCBO STRO7-40 khiến nó nhanh chóng cắt mạch.

1. Bộ kích từ nhiệt: Nó sử dụng nhiệt và từ trường được tạo ra khi dòng điện đi qua dây dẫn để kích hoạt sự ngắt. Khi dòng điện quá cao, dây dẫn nóng lên và tạo ra từ trường, làm cho lưỡng kim bên trong bộ kích từ nhiệt bị uốn cong hoặc nam châm hút lõi sắt, từ đó kích hoạt cơ chế ngắt.

2. Máy dò dòng điện dư: Nó sử dụng máy biến dòng điện thứ tự 0 để phát hiện dòng điện dư trong mạch. Khi dòng dư vượt quá ngưỡng cài đặt, máy dò dòng dư sẽ gửi tín hiệu đến cơ cấu ngắt để cắt mạch.
