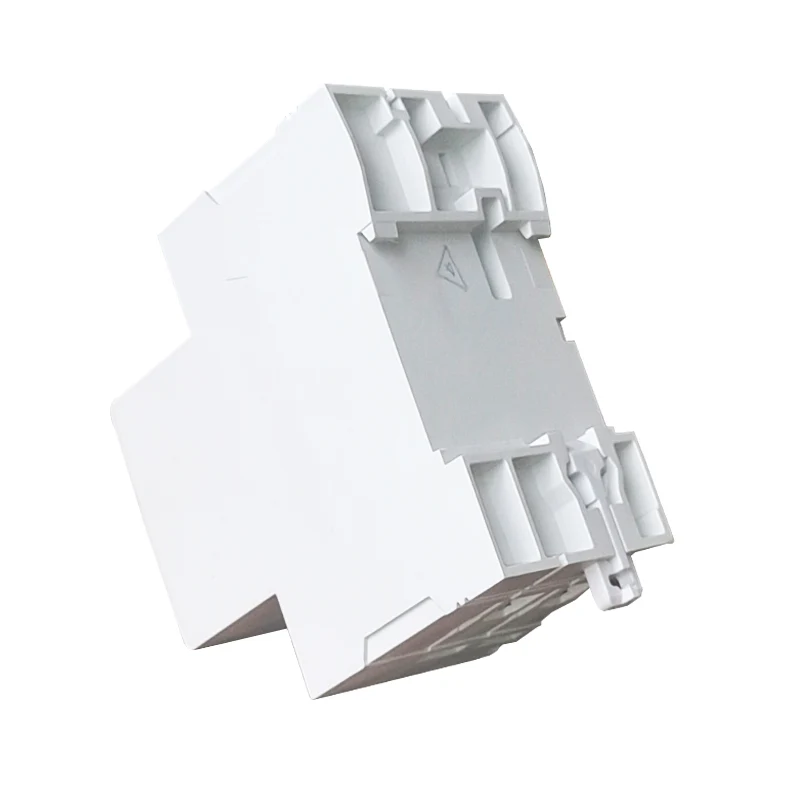

Bộ ngắt mạch dòng dư RCCB B Model

Bộ ngắt mạch dòng điện dư kiểu RCCB B bảo vệ trong trường hợp có dòng điện sự cố liên tục trên mạng ba pha. Nó thường được sử dụng trong lĩnh vực Trạm sạc lại, Thiết bị và dụng cụ y tế, Bộ điều khiển và Bộ truyền động tốc độ thay đổi, Bộ sạc pin và Bộ biến tần (DC)...STID-B tuân thủ tiêu chuẩn IEC/EN61008-1 và IEC/EN62423.

Người mẫu:STID-B

Gửi yêu cầu

Mô tả Sản phẩm

Điện Tính năng	Tiêu chuẩn		IEC/EN62423&IEC/EN61008-1
	Loại (dạng sóng của cảm nhận rò rỉ đất)		B
	Dòng điện định mức Trong	A	25,40,63
	Người Ba Lan	P	1P+N,3P+N
	Điện áp định mức Ue	V	IP+N:230/240V;3P+N:400/415V
	Độ nhạy định mức I n	A	0,03,0,1,0,3
	Điện áp cách điện Ui	V	500
	Đánh giá dư lượng tạo ra và	A	500(Trong=25A/40A)
	khả năng phá vỡ tôi	A	630(Trong=63A)
	Dòng điện ngắn mạch I c	A	10000
	Cầu chì SCPD	A	10000
	Thời gian giải lao dưới I n	s	.10,1
	Tần số định mức	Hz	50
	Điện áp chịu xung định mức (1,2/5,0)Uimp	V	4000
Cơ khíTôi đặc trưng	Điện áp thử nghiệm điện môi ở ind. Fred. trong 1 phút	kv	2.5
	Mức độ ô nhiễm		2
	Tuổi thọ điện		2000
	Cuộc sống cơ khí		10000
	Chỉ báo dòng lỗi		Đúng
	mức độ bảo vệ		IP20
	Nhiệt độ môi trường (trung bình hàng ngày 35 )	oC	-40~+55oC
	Nhiệt độ bảo quản	oC	-40~+70oC

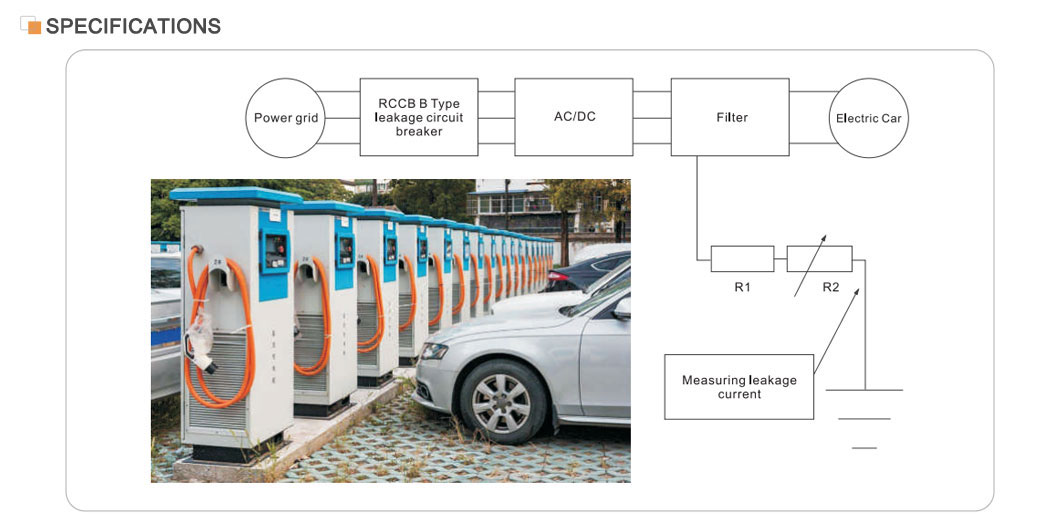

Bộ ngắt mạch dòng điện dư RCCB Model STID-B phù hợp với loại A và cũng thích hợp để làm trơn dòng điện dư DC, dòng dư DC có thể phát sinh từ mạch chỉnh lưu và dòng dư AC tần số cao. Nó cung cấp sự bảo vệ trong trường hợp có dòng điện sự cố liên tục trong mạng ba pha. STID-B thường được sử dụng trong các lĩnh vực trạm sạc, thiết bị và dụng cụ y tế, bộ điều khiển và ổ đĩa tốc độ thay đổi, bộ sạc pin và bộ biến tần (DC). STID-B tuân thủ các tiêu chuẩn IEC/EN61008 và IEC/EN62423.

Các tính năng chính

Dòng điện định mức: 40A, phù hợp với hệ thống điện có dòng điện lớn hơn.

Bảo vệ rò rỉ: với độ nhạy và độ chính xác cao, nó có thể phát hiện dòng điện rò rỉ và cắt nguồn điện trong thời gian rất ngắn.

Hiệu suất an toàn: tuân thủ các tiêu chuẩn quốc tế như IEC/EN61008.1 và GB16916.1, đảm bảo độ an toàn và độ tin cậy của sản phẩm.

Phạm vi ứng dụng: Được sử dụng rộng rãi trong các công trình công nghiệp, thương mại, cao tầng và dân dụng nhằm bảo vệ toàn diện cho hệ thống điện.

Nguyên lý hoạt động

Bộ ngắt mạch dòng điện dư kiểu RCCB B dựa trên máy biến dòng thứ tự 0. Mỗi pha dẫn điện đi qua một máy biến dòng thứ tự 0, phía thứ cấp của nó được nối với một thiết bị hãm điện từ. Trong điều kiện bình thường, tổng vectơ của dòng điện pha qua máy biến dòng thứ tự 0 bằng 0, do đó từ thông qua máy biến áp bằng 0, điện áp đầu ra thứ cấp cũng bằng 0 và bộ ngắt mạch sẽ không hoạt động. Tuy nhiên, khi dòng rò tăng lên và khiến điện áp đầu ra phía thứ cấp tăng đến một mức nhất định, bộ giải phóng điện từ sẽ kích hoạt, khiến cơ chế vận hành hoạt động và ngắt kết nối các tiếp điểm được kết nối với nguồn điện, từ đó thực hiện bảo vệ rò rỉ.

Lựa chọn và cài đặt

Lựa chọn: Khi lựa chọn RCCB, cần xem xét các thông số như điện áp định mức, dòng điện định mức, dòng điện rò rỉ và thời gian hoạt động của hệ thống điện. Cũng cần phải chọn RCCB phù hợp theo loại bảo vệ cần thiết (ví dụ: bảo vệ tiếp xúc trực tiếp hoặc bảo vệ tiếp xúc gián tiếp).

Lắp đặt: RCCB nên được lắp đặt ở đầu vào của hệ thống điện hoặc trên đường dây nhánh để đảm bảo bảo vệ toàn diện cho toàn bộ hệ thống điện hoặc đường dây nhánh cụ thể. Trong quá trình lắp đặt, cần tuân thủ nghiêm ngặt các tiêu chuẩn và quy tắc liên quan để đảm bảo kết nối đúng cách và hoạt động đáng tin cậy của RCCB.
