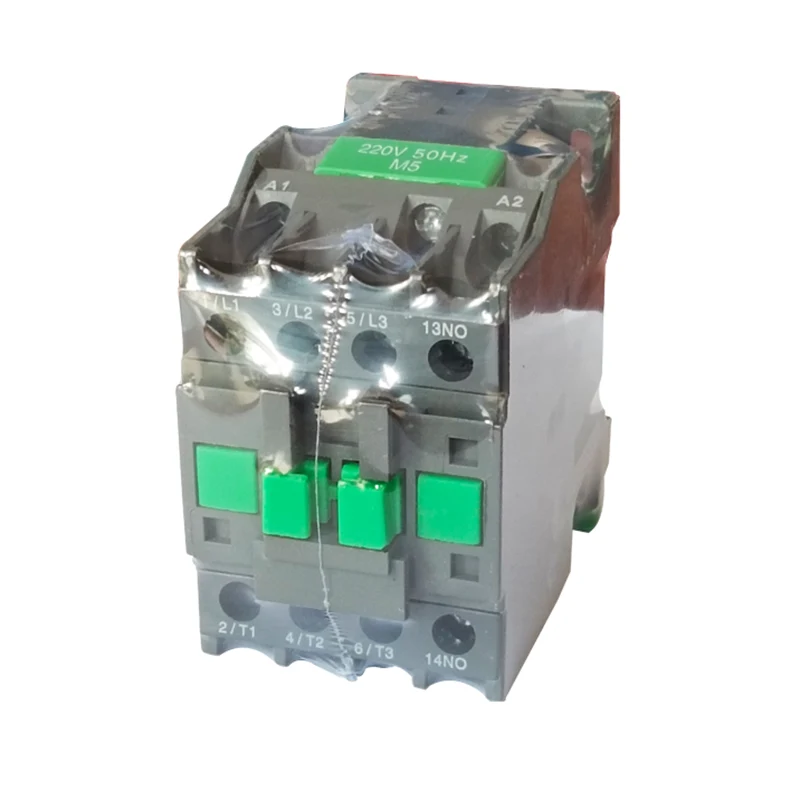

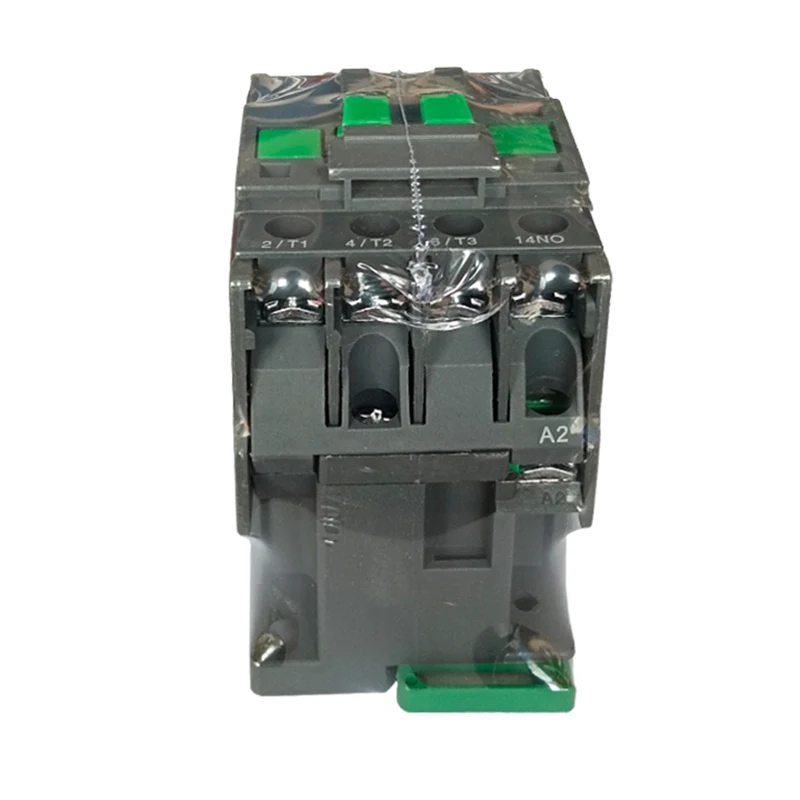

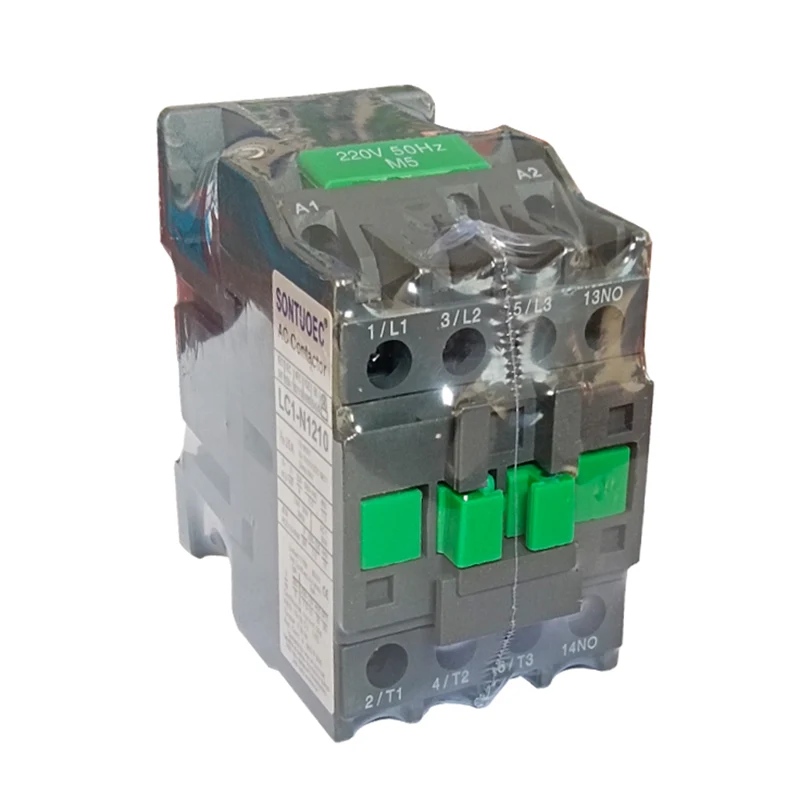

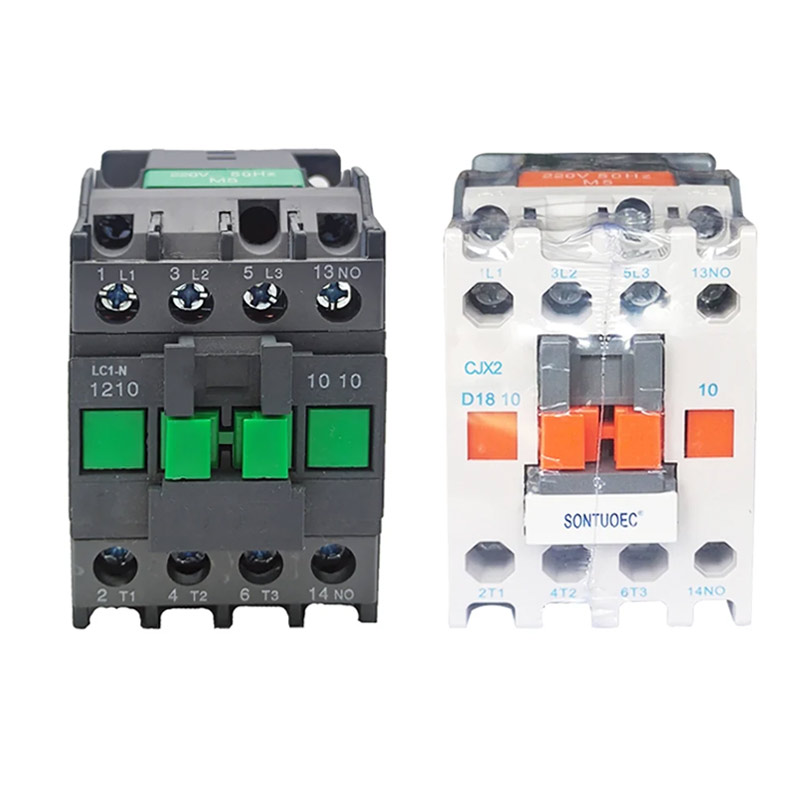

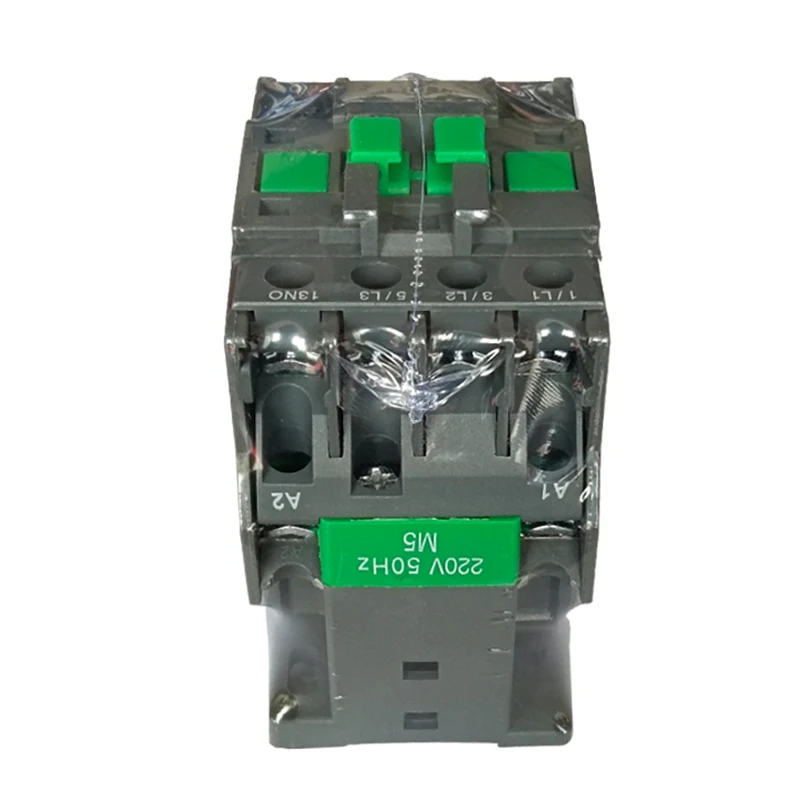

LC1-N TYPE AC Contactor

Tính năng cấu trúc

Thiết kế mô-đun: LC1-N TYPE AC Contactor áp dụng thiết kế mô-đun với kết hợp chức năng hoàn chỉnh, thuận tiện cho người dùng lựa chọn và kết hợp theo nhu cầu của họ.

Hệ thống điện từ: bao gồm cuộn dây điện từ và lõi sắt, là một phần quan trọng của công tắc tơ, dựa vào nó để điều khiển việc đóng và ngắt kết nối các tiếp điểm.

Hệ thống liên hệ: bao gồm liên hệ chính và liên hệ phụ trợ. Liên hệ chính được sử dụng để kết nối và phá vỡ mạch chính và điều khiển dòng điện lớn hơn; Liên hệ phụ trợ nằm trong mạch điều khiển để đáp ứng các yêu cầu của các phương pháp điều khiển khác nhau.

Hệ thống dập tắt vòng cung: Được trang bị một thiết bị dập tắt hồ quang, thường là nắp dập tắt của Vòng đất sét khe dọc bán kín và được trang bị mạch hồ quang thổi mạnh để đảm bảo rằng các tiếp điểm phá vỡ mạch do ARC tạo ra một cách đáng tin cậy, làm giảm thiệt hại vòng cung cho các tiếp điểm.

Nguyên tắc hoạt động

Khi mạch điều khiển được cung cấp năng lượng, cuộn dây điện từ tạo ra từ trường, thu hút lõi sắt để điều khiển các tiếp điểm đóng lại, do đó kết nối mạch chính của máy nén. Khi mạch điều khiển được khử năng lượng, từ trường biến mất, lõi sắt được đặt lại dưới tác động của lò xo, tiếp xúc bị ngắt kết nối và mạch chính của máy nén cũng bị ngắt kết nối.

Thông số kỹ thuật chính

Điện áp nguồn điều khiển định mức: bao gồm 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V và các tùy chọn khác.

Điện áp hút: Thông thường (0,85 ~ 1,1) lần điện áp cung cấp điều khiển định mức.

Điện áp giải phóng: Thông thường (0,2 ~ 0,75) lần điện áp cung cấp điều khiển định mức.

Thời gian hút: Tùy thuộc vào mô hình, thời gian hút thay đổi, thường là từ 12 ~ 35ms.

Thời gian phát hành: Một lần nữa, thời gian phát hành thay đổi tùy thuộc vào mô hình, thường là từ 4 ~ 20ms.

Tuổi thọ điện: Trong danh mục sử dụng AC-3, tuổi thọ điện có thể là hàng trăm ngàn lần đến hàng triệu lần.

Cuộc sống cơ học: Cuộc sống cơ học thường nằm trong phạm vi hàng triệu đến 10 triệu chu kỳ.
