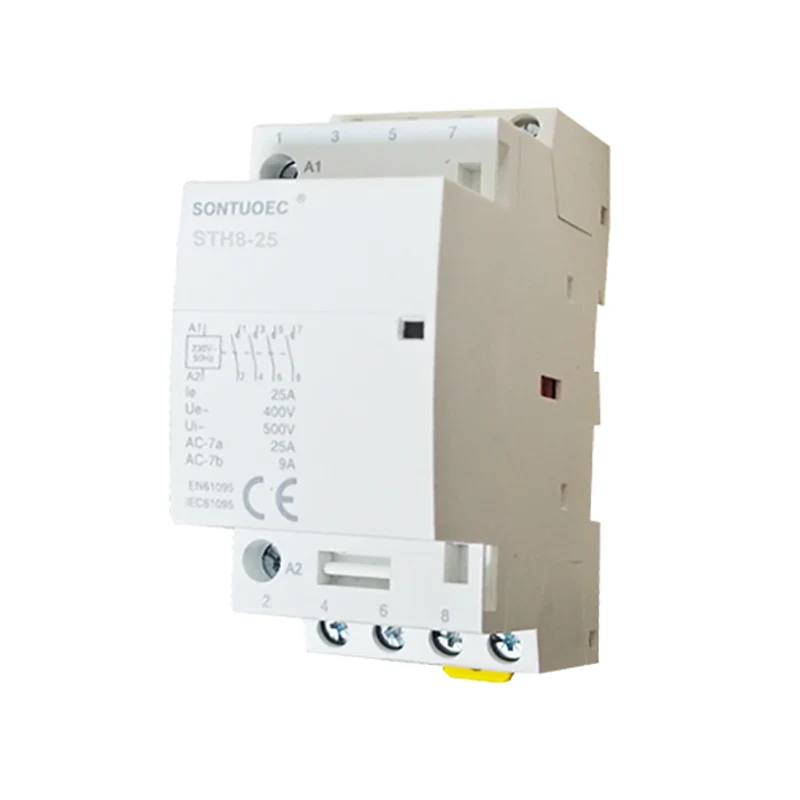

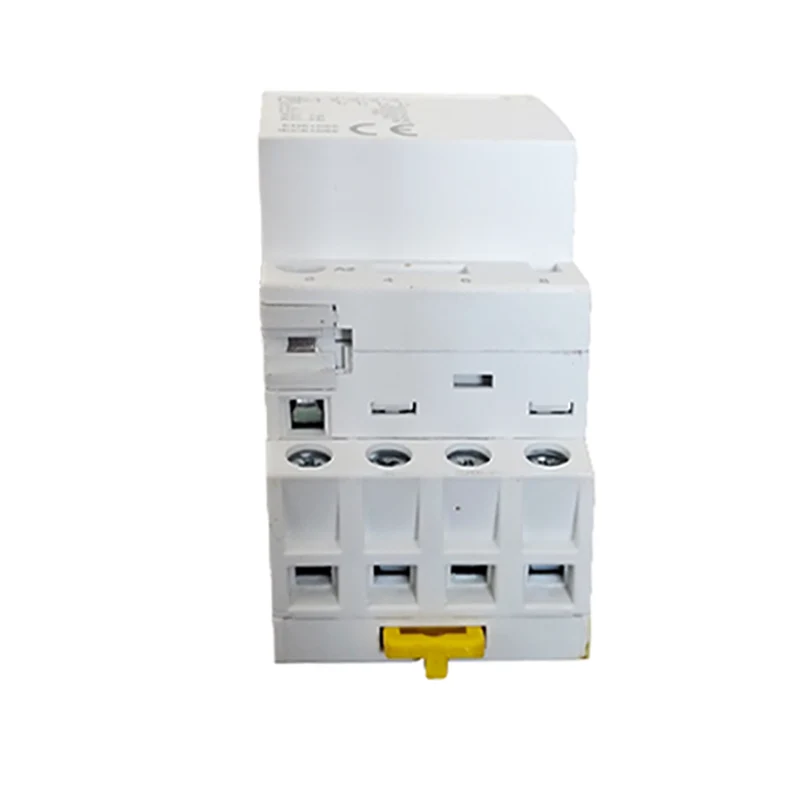

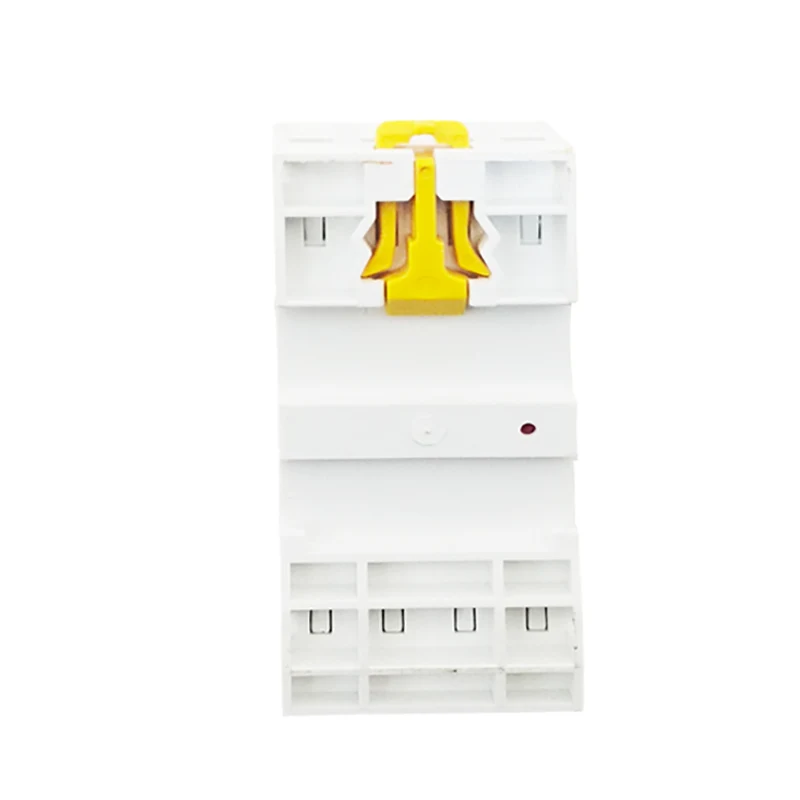

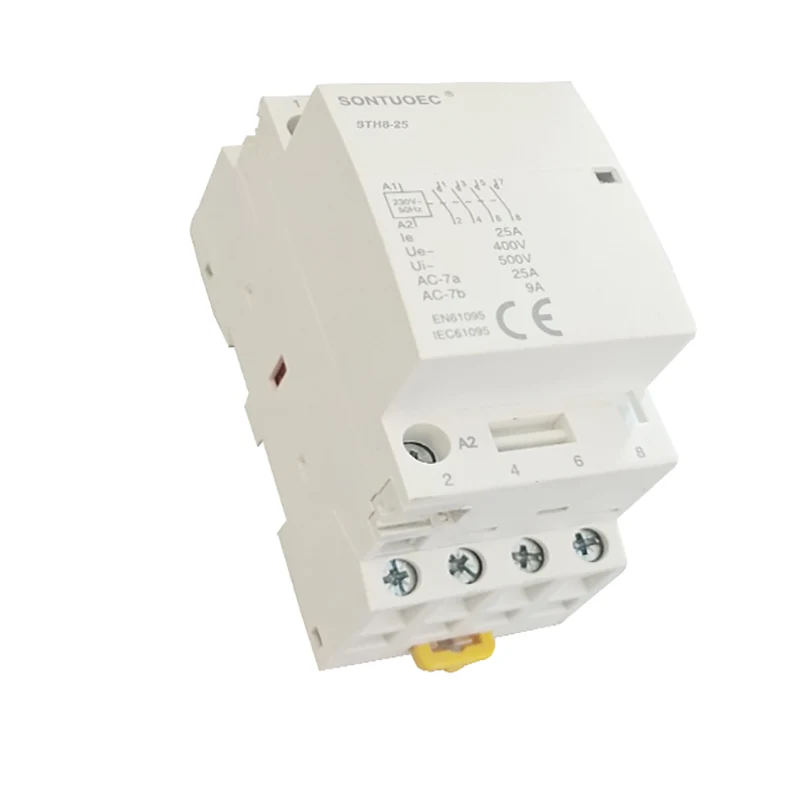

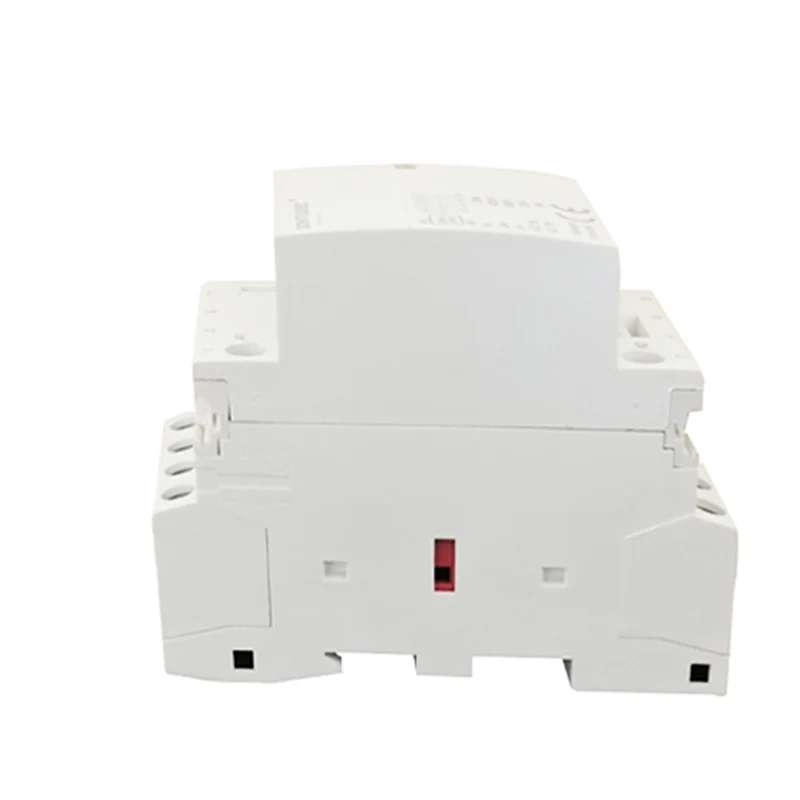

Contactor AC hộ gia đình

Kiểu					Chiều rộng tính bằng 9mm Mô -đun

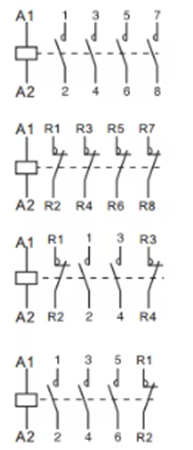

1p	Xếp hạng (LN) AC-7A	Xếp hạng (LN) AC-7A	Điều khiển điện áp (VAC) (50Hz)	Liên hệ
	16a	6a	24	1 không	2
	20A	7A	110	1nc
	25A	9a	230
2P
	16a	6a	24	2 không	2
	20A	7A	110	1no+1nc
	25A	9a	230	2nc
	32a	12A	24	2 không	4
	40A	18a	110	1no+1nc
	63a	25A	230	2nc
	100a	_	24		6
			110	2 không
			230
3p
	16a	6a	24	3 không	4
	20A	7A	110	3nc
	25A	9a	230
	32a	12A	24	3 không	6
	40A	18a	110	3nc
	63a	25A	230
4p
	16a	6a	24	4 không	4
	20A	7A	110	4nc
	25A	9a	230	2NO+2NC 3no+1nc
	32a	12A	24	4 không	6
	40A	18a	110	4nc
	63a	25A	230	2NO+2NC 3no+1nc
	100a	_	24	4 không	12
			110
			230

Cấu trúc chính

Contactor AC gia đình thường bao gồm các phần sau:

Hệ thống liên hệ: Bao gồm các liên hệ chính và liên hệ phụ trợ. Liên hệ chính được sử dụng để bật và phá vỡ mạch chính, thường có dòng điện được định mức lớn hơn; Liên hệ phụ trợ được sử dụng để bật và phá vỡ mạch điều khiển, có dòng điện được định mức nhỏ hơn.

Hệ thống điện từ: Nó bao gồm lõi sắt, phần ứng và cuộn dây. Khi cuộn dây được cung cấp năng lượng, lõi tạo ra một từ trường thu hút phần ứng và đóng các tiếp điểm; Khi cuộn dây bị khử năng lượng, từ trường biến mất, phần ứng được giải phóng và các tiếp điểm bị phá vỡ.

Thiết bị dập tắt vòng cung: Được sử dụng để dập tắt vòng cung khi các tiếp điểm bị ngắt kết nối, ngăn chặn hồ quang gây ra thiệt hại cho các tiếp điểm.

Vỏ và phụ kiện: Vỏ được sử dụng để bảo vệ các thành phần bên trong khỏi ảnh hưởng của môi trường bên ngoài; Các phụ kiện bao gồm giá đỡ, thiết bị đầu cuối, vv, được sử dụng để nhận ra việc cài đặt và hệ thống dây của công tắc tơ.

Nguyên tắc hoạt động

Nguyên tắc làm việc của các tiếp xúc AC gia đình dựa trên nguyên tắc cảm ứng điện từ. Khi cuộn dây được cung cấp năng lượng, lõi sắt tạo ra một từ trường thu hút phần ứng và đóng các tiếp điểm; Khi cuộn dây bị khử năng lượng, từ trường biến mất, phần ứng được giải phóng và các tiếp điểm bị ngắt kết nối. Bằng cách kiểm soát năng lượng và khử năng lượng của cuộn dây, có thể nhận ra kiểm soát và bảo vệ các mạch hộ gia đình từ xa.

Thông số kỹ thuật

Các thông số kỹ thuật chính của các tiếp xúc AC gia đình bao gồm điện áp định mức, dòng điện định mức, tần số định mức, khả năng kết nối và phá vỡ, v.v. Việc lựa chọn các tham số này nên được xác định theo tình huống thực tế của mạch hộ gia đình để đảm bảo hoạt động bình thường và sử dụng an toàn của công tắc tơ.

Điện áp định mức: đề cập đến mức điện áp khi công tắc tơ hoạt động bình thường.

Dòng điện được xếp hạng: đề cập đến dòng điện tối đa mà bộ tiếp xúc có thể chịu được trong một thời gian dài dưới điện áp định mức.

Tần số định mức: Tần số của nguồn điện khi công tắc tơ hoạt động bình thường.

Kết nối và phá vỡ khả năng: dòng điện tối đa mà bộ tiếp xúc có thể kết nối và phá vỡ đáng tin cậy trong các điều kiện được chỉ định.
