Công tắc cách ly HL30-100

Sontuoec là nhà cung cấp và bán buôn công tắc cách ly HL30-100 với chất lượng và giá cả cạnh tranh tại Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Tên sản phẩm	Công tắc cách ly sê-ri HL-30
Cực	1p 2p 3p 4p
Được đánh giá Hiện hành	16,25a, 40a, 63a, 80a, 100a, 125a
Được đánh giá Điện áp	1p: AC230V 2p, 3p.4p: AC400V
Điện áp cách nhiệt Ui	690V
Được đánh giá Động lực chịu được điện áp (1.2/50) UIMP	6kv
Xếp hạng ngắn Mạch chịu được ICW hiện tại	12le/1s
Xếp hạng ngắn Công suất tạo mạch ICM	20le/0,1s
Xếp hạng làm và khả năng phá vỡ	3Ie,1.05Ue,COSφ=0.8
Sử dụng thể loại	AC-21B, AC-22A
Điện Mạng sống	1500
Cơ học Mạng sống	8500
Sự ô nhiễm Bằng cấp	3
Kho Nhiệt độ	-35ºC ~ +70ºC
Cài đặt độ cao	<2000m
Tối đa Khả năng nối dây (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Tối đa Giới hạn mô -men xoắn	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Nguyên tắc hoạt động

Nguyên tắc hoạt động của công tắc cách ly HL30-100 tương đối đơn giản. Nó chứa một hoặc nhiều liên hệ có thể được mở hoặc đóng khi công tắc được vận hành. Khi các tiếp điểm được đóng lại, các ô trong bộ pin được kết nối, cho phép dòng điện đi qua. Khi các tiếp điểm được mở, kết nối giữa các ô bị hỏng và dòng điện không thể chảy.

Kịch bản ứng dụng

1P, 2P, 3P, 4P Micro Switch Ngắt kết nối (MSD). Khi công tắc cách ly HL30-100 được mở, có khoảng cách cách điện giữa các tiếp điểm và dấu ngắt kết nối rõ ràng theo yêu cầu của trạm. Nó có thể được sử dụng làm công tắc chính hoặc để mở hoặc đóng mạch.

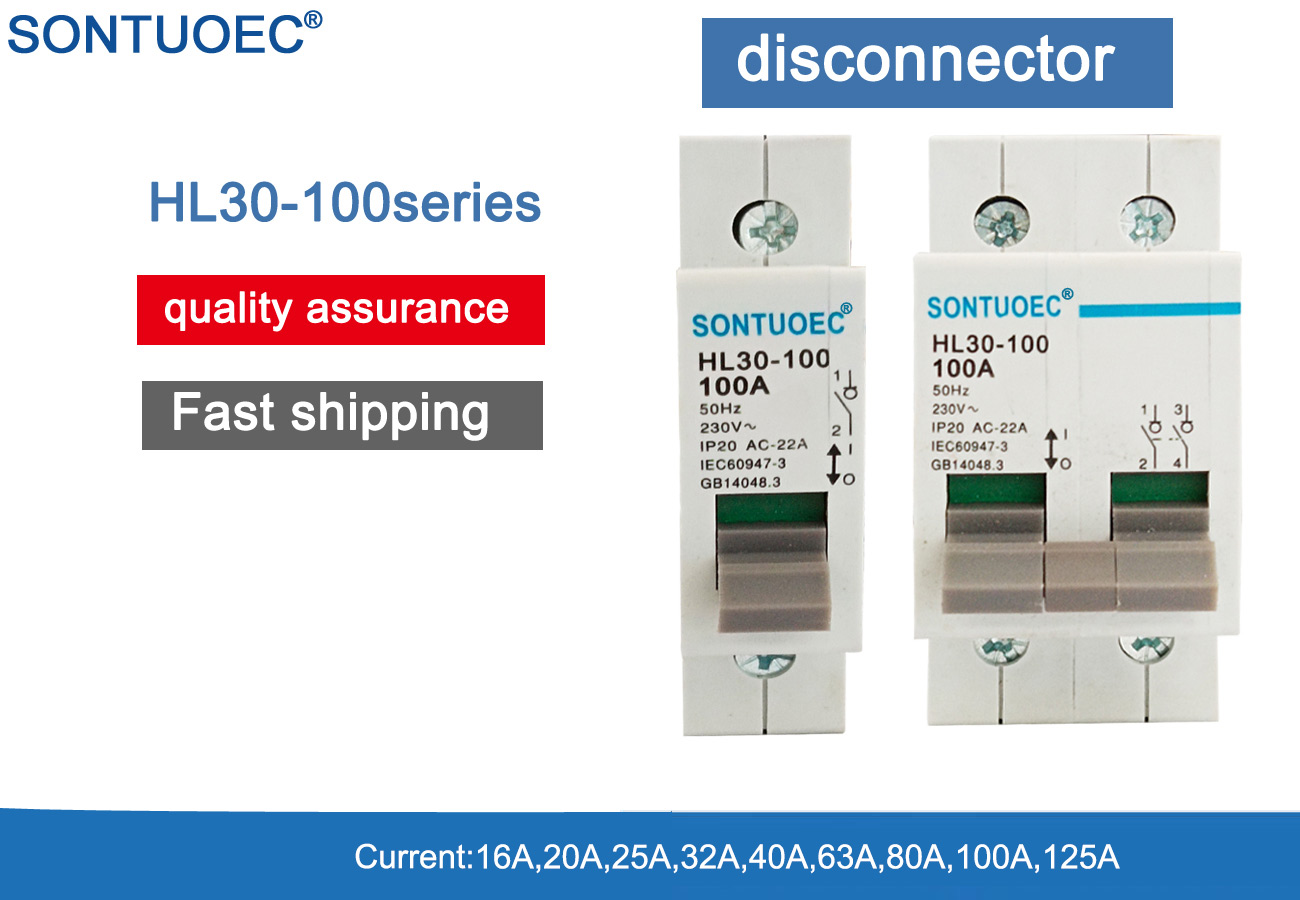

HL30-100 Isolator Switch
