Bộ ngắt mạch thu nhỏ DC MCB

Bộ ngắt mạch thu nhỏ DC MCB là một công tắc điện được thiết kế đặc biệt để hoạt động tự động trong các mạch DC. Chức năng chính của nó là bảo vệ các thiết bị tự động khỏi quá tải, mạch ngắn và các mối nguy hiểm lỗi khác và để đảm bảo an toàn cho toàn bộ hệ thống điện. Khi dòng điện chảy qua mạch vượt quá xếp hạng của DC MCB hoặc khi phát hiện ra dòng rò trong mạch, DC MCB sẽ tự động ngắt kết nối mạch, do đó ngăn mạch bị hỏng do quá tải, ngắn mạch hoặc rò rỉ.

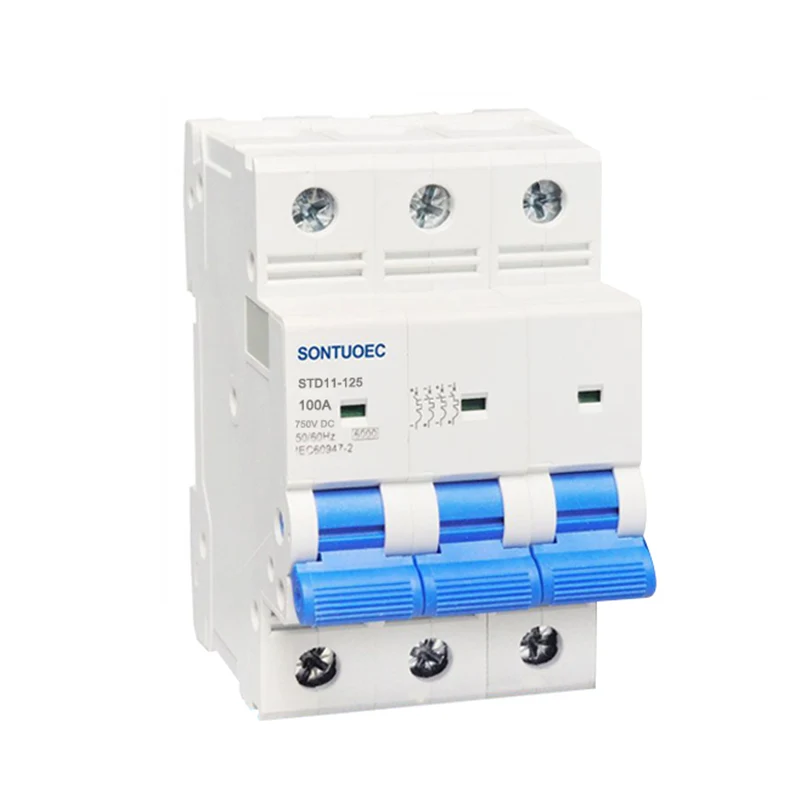

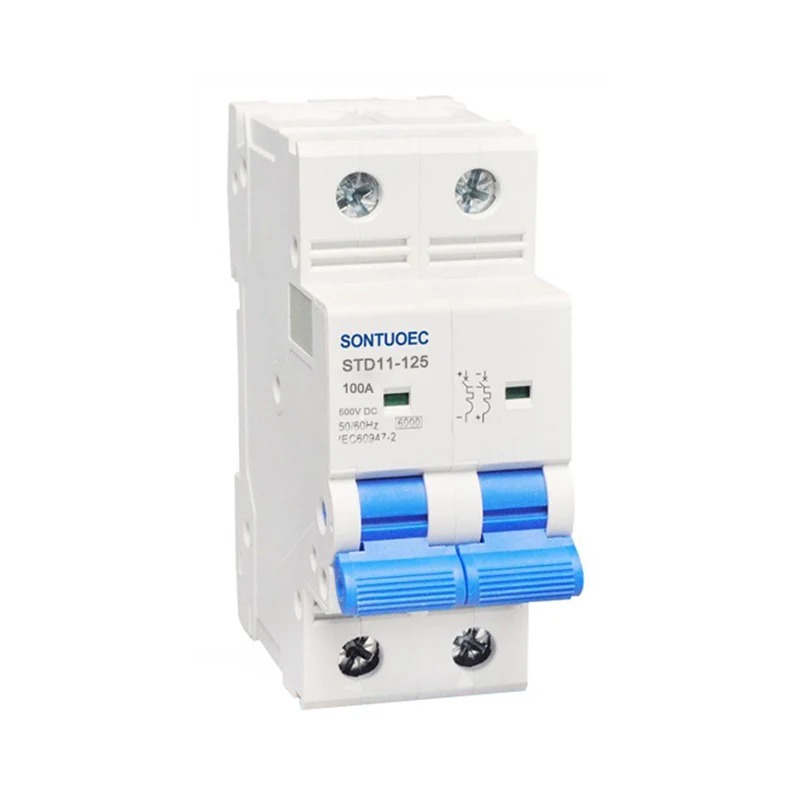

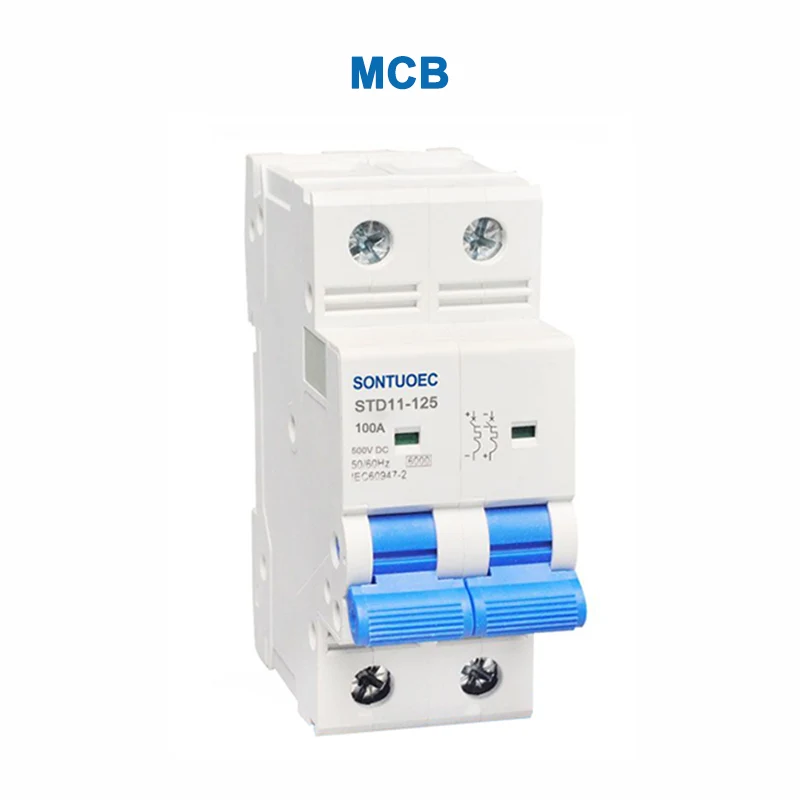

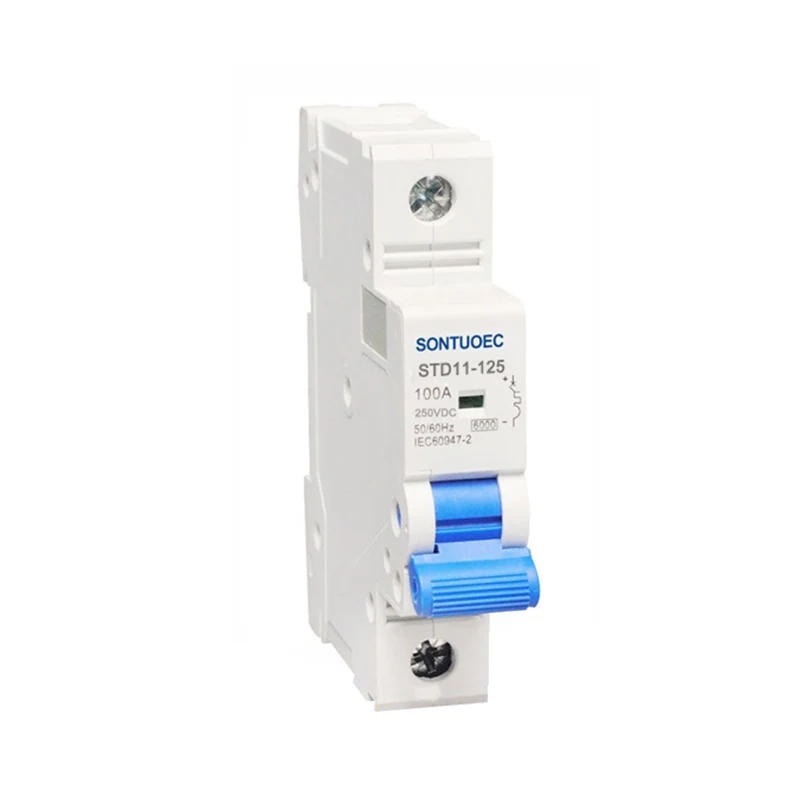

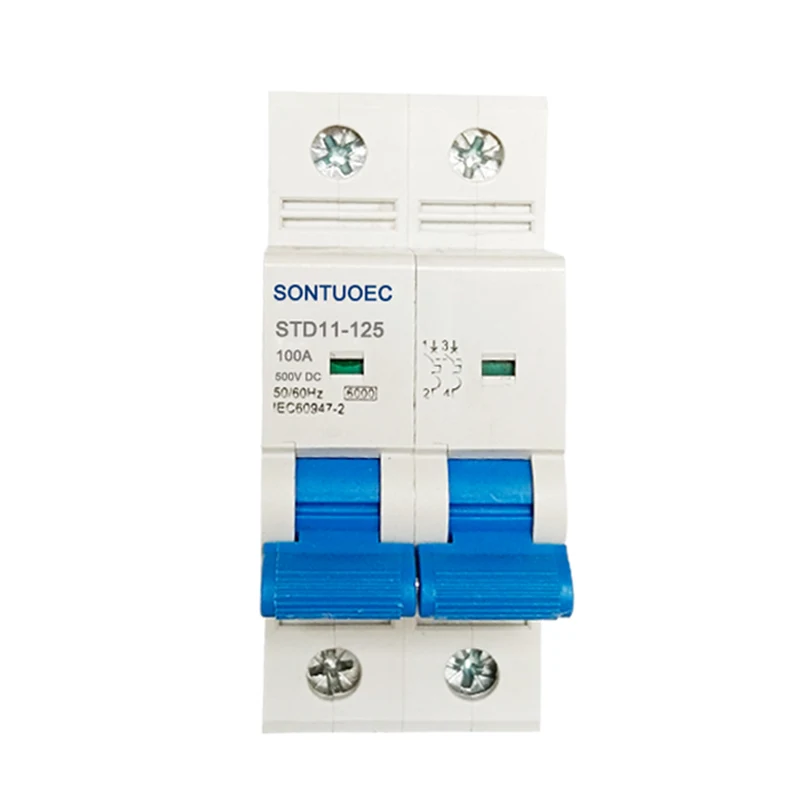

Người mẫu:STD11-125

Gửi yêu cầu

Mô tả Sản phẩm

Người mẫu	STD11-125
Tiêu chuẩn	IEC60898-1
Cực	1p, 2p, 3p, 4p
Đường cong vấp ngã	B, c, d
Công suất ngắn mạch được xếp hạng (ICN)	3KA, 4,5KA, 6KA
Dòng điện được xếp hạng (IN)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A
Điện áp định mức (UE)	DC 24,48,120,250.500,750,1000
Phát hành từ tính	B Curve: Từ 3in đến 5 in Đường cong C: từ 5in đến 10in D Đường cong: Từ 10in đến 14in
Độ bền cơ điện	Hơn 6000 chu kỳ

Nguyên tắc hoạt động

Nguyên tắc hoạt động của bộ ngắt mạch thu nhỏ DC MCB dựa trên các hiệu ứng nhiệt và điện từ của dòng điện. Khi một dòng chảy quá mức liên tục chảy qua DC MCB, lưỡng kim bên trong của nó được làm nóng và làm chệch hướng bằng cách uốn cong, giải phóng chốt cơ học và cắt mạch. Ngoài ra, trong trường hợp ngắn mạch, dòng điện tăng đột ngột gây ra pít tông liên quan đến cuộn dây tiền đạo của DC MCB hoặc điện từ để thay thế điện cơ, điều này kích hoạt cơ chế chuyến đi để cắt mạch.

DC MCB Miniature Circuit Breaker

Các tính năng chính

Hệ thống dập tắt vòng cung và giới hạn hiện tại: DC MCB áp dụng một hệ thống dập tắt vòng cung và giới hạn hiện tại, có thể nhanh chóng phá vỡ dòng lỗi của hệ thống phân phối DC và ngăn chặn sự phát sinh và lan truyền của ARC.

Độ nhạy cao và phản ứng nhanh: DC MCB có thể phát hiện các dòng rò nhỏ và cắt mạch trong một thời gian rất ngắn, cung cấp bảo vệ tức thời.

Có thể tái sử dụng: Không giống như các cầu chì thông thường, DC MCB có thể được đặt lại bằng tay hoặc tự động sau chuyến đi, loại bỏ nhu cầu thay thế.

Nhiều xếp hạng hiện tại có sẵn: DC MCB có sẵn trong nhiều thông số kỹ thuật xếp hạng hiện tại khác nhau.

Không phân cực và phân cực: MCB DC trên thị trường chủ yếu được phân loại thành phân cực và không phân cực. MCB DC phân cực cần đặc biệt chú ý đến hướng hiện tại khi kết nối, trong khi DC MCB không phân cực có thể bảo vệ an toàn bất kể hướng của dòng chảy.

Phạm vi ứng dụng

DC MCB được sử dụng rộng rãi khi cần bảo vệ năng lượng DC, chẳng hạn như trung tâm dữ liệu, hệ thống phát điện quang điện, hệ thống lưu trữ năng lượng và cọc sạc. Đặc biệt trong thị trường lưu trữ năng lượng, trong đó hướng của dòng điện thường là hai chiều (chế độ điện tích/phóng điện), cần phải sử dụng MCB DC không phân cực.
