AC Tích hợp từ tính

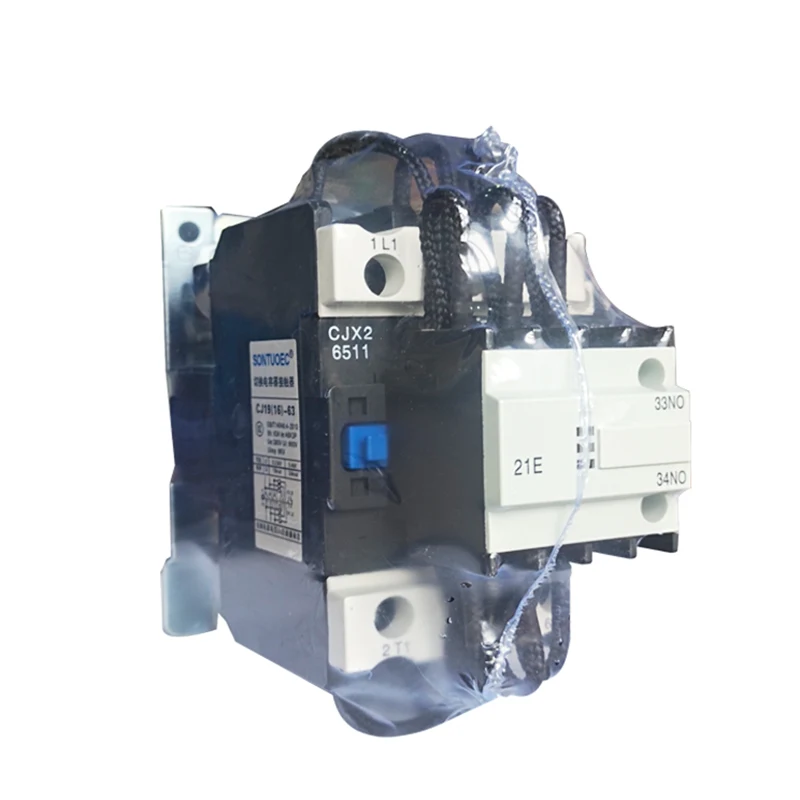

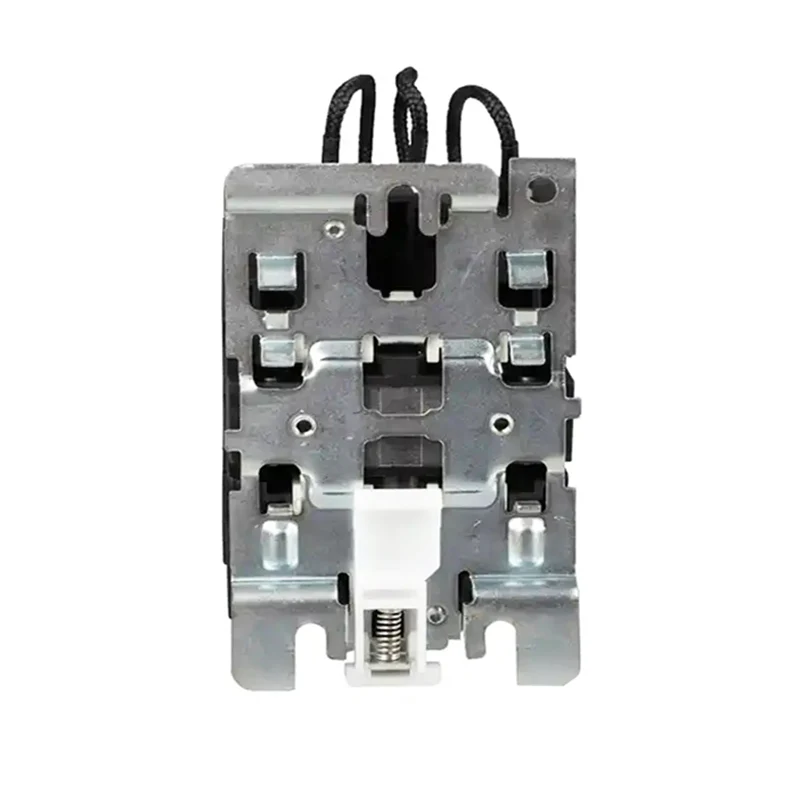

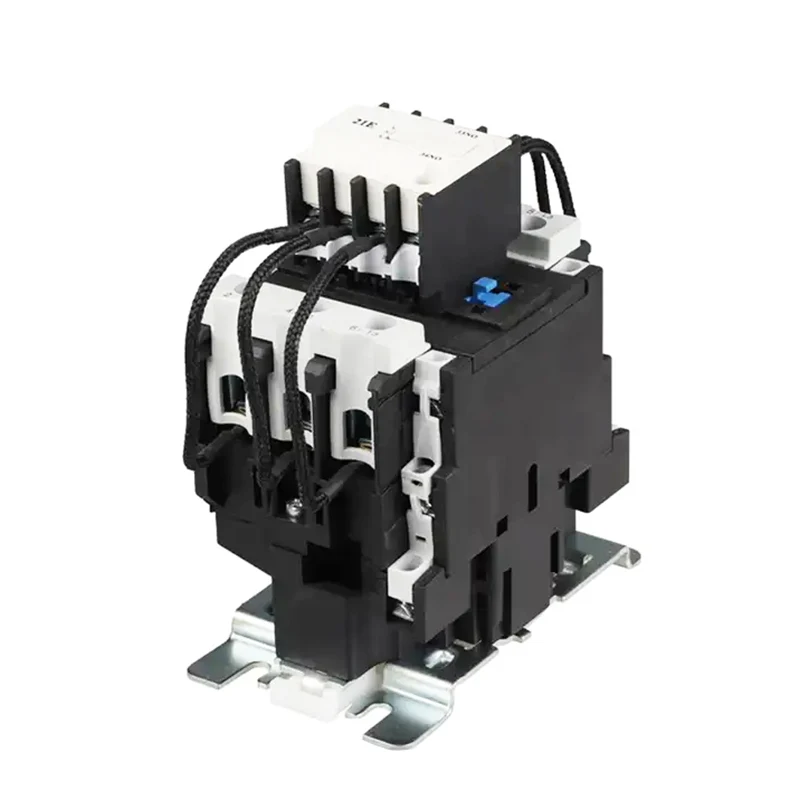

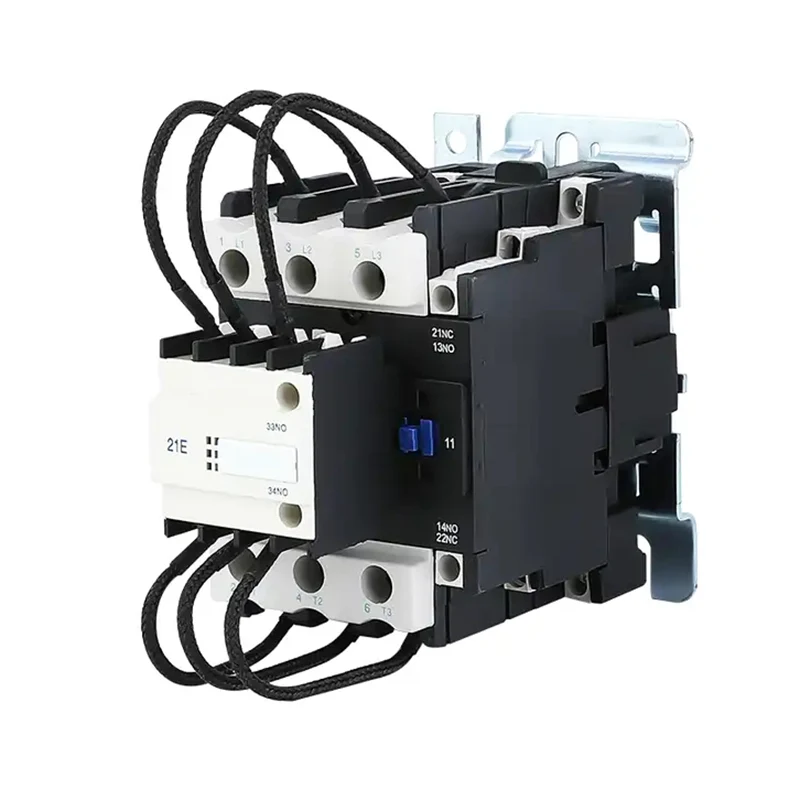

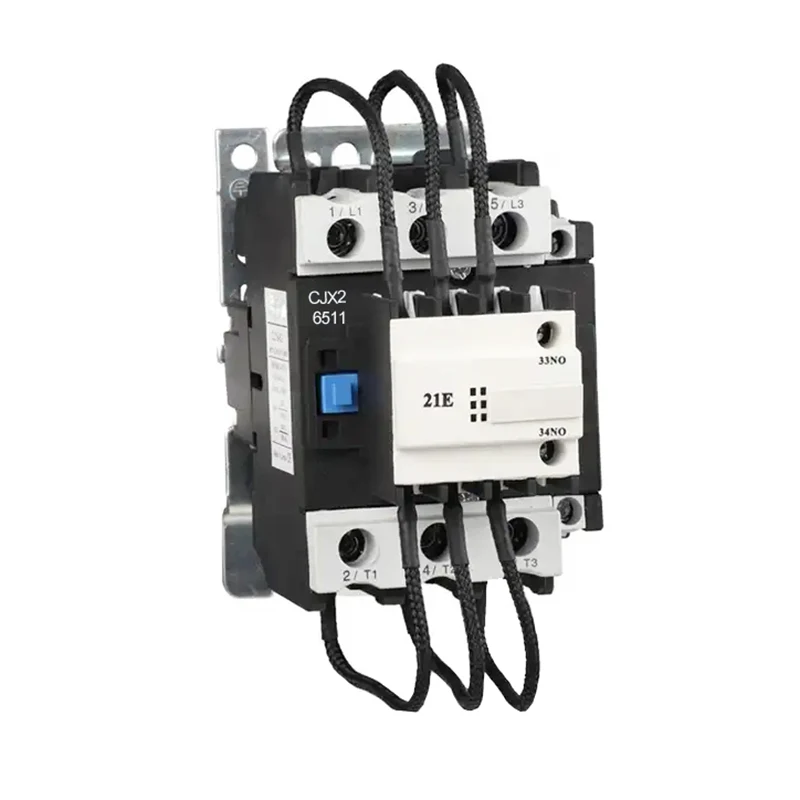

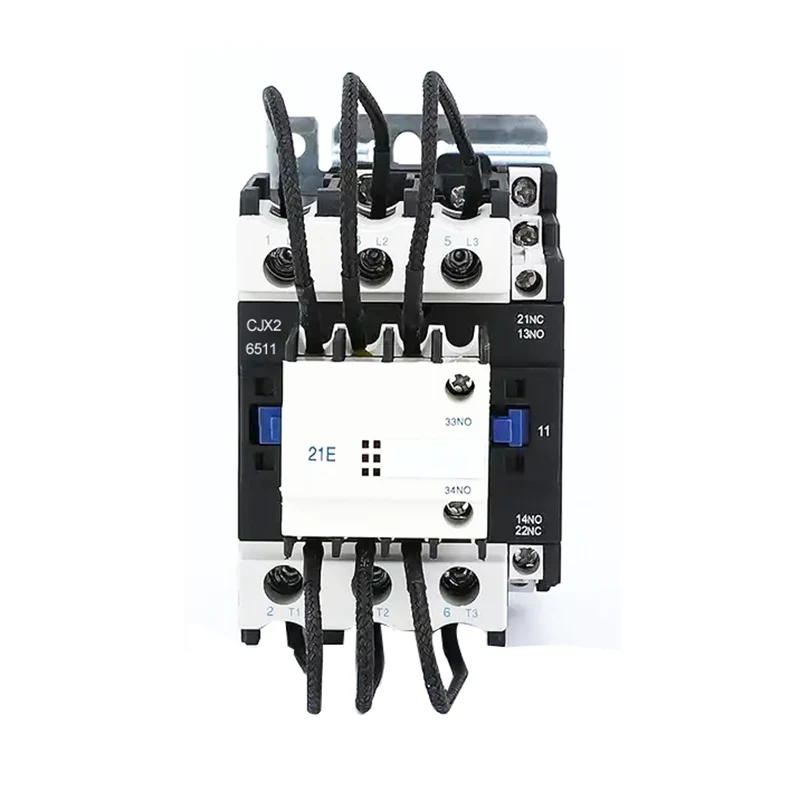

Contactor loại chuyển mạch SCJ19 được sử dụng trong mạng điện AC 50Hz hoặc 60Hz, lên đến 380V, để vận hành hoặc chuyển đổi thiết bị điều khiển tụ LV trong mạch điện phản ứng LV. Với thiết bị antisurge, nó có thể làm giảm tác động của việc đóng cửa và ngăn chặn quá tải khi phá vỡ.

Nguyên tắc hoạt động

Nguyên tắc hoạt động của AC từ tính dựa trên cảm ứng điện từ và lực từ tính. Khi cuộn dây được cung cấp năng lượng, từ trường tạo ra thu hút lõi sắt và đóng các tiếp điểm, do đó mở mạch. Khi cuộn dây được khử năng lượng, từ trường biến mất, lõi sắt đặt lại dưới tác động của lò xo, tiếp xúc bị hỏng và mạch bị ngắt kết nối. Theo cách này, bộ tiếp xúc từ tính AC nhận ra điều khiển mạch AC.

Cấu trúc và thành phần

AC Tích hợp từ tính chủ yếu bao gồm các phần sau:

Hệ thống điện từ: Bao gồm các thành phần như cuộn dây, lõi và phần ứng, là các phần chính để tạo từ trường và tác dụng từ tính.

Hệ thống liên hệ: Bao gồm liên hệ chính và tiếp xúc phụ, được sử dụng để bật và tắt mạch. Các tiếp điểm chính thường được sử dụng để mang dòng điện lớn hơn, trong khi các tiếp điểm phụ được sử dụng để nhận ra các chức năng điều khiển khác nhau.

Thiết bị dập tắt vòng cung: Được sử dụng để dập tắt vòng cung khi liên lạc bị ngắt kết nối, ngăn chặn vòng cung làm hỏng tiếp xúc.

Các thành phần khác: chẳng hạn như lò xo, giá đỡ, vỏ, v.v., được sử dụng để sửa và hỗ trợ các thành phần để đảm bảo hoạt động bình thường của công tắc tơ.

Các tính năng cấu trúc

1. Contactor được lắp ráp với điện trở hạn chế hiện tại, có thể hạn chế sự đột biến chuyển đổi trong giá trị cho phép.

2. Contactor có cấu trúc phá vỡ trực tiếp, cơ chế hoạt động là nhanh nhẹn, dễ kiểm tra bằng tay, cấu trúc nhỏ gọn để thay thế các tiếp điểm.

3. Khối thiết bị đầu cuối được bảo vệ bởi vỏ bọc, an toàn và đáng tin cậy.

4. Nó có thể được gắn bởi các ốc vít, hoặc trên đường ray tiêu chuẩn 35/75mm.

Điều kiện làm việc và cài đặt

(1) Nhiệt độ môi trường: -5- +40, nhiệt độ trung bình không được trên +35 ℃ trong 24 giờ.

(2) Điều kiện khí quyển: Độ ẩm xung quanh khí quyển dưới 50% khi +40 ℃. Độ ẩm xung quanh có thể cao hơn ở nhiệt độ thấp hơn. Trong tháng ẩm nhất, nhiệt độ thấp nhất trung bình + 25 ℃ trung bình với độ ẩm tương đối tối đa là 90%và xem xét sự thay đổi nhiệt độ và xảy ra vì sản phẩm trên bề mặt của gel.

(3) độ cao không cao hơn 2000m khi cài đặt.

(4) Lớp ô nhiễm: 3 lớp

(5) Lớp cài đặt: iii

(6) Điều kiện lắp đặt: bề mặt lắp và độ dốc của mặt phẳng thẳng đứng không quá ± 5 °, và không có tác động và rung động đáng kể, làm rung chuyển vị trí.

Các tính năng chính

Làm việc đáng tin cậy: AC Tích hợp từ tính được làm bằng vật liệu chất lượng cao và quy trình sản xuất tiên tiến, có độ tin cậy và ổn định cao.

Tuổi thọ dài: Hệ thống liên lạc được làm bằng vật liệu chống hao mòn, có thể chịu được các cú sốc dòng điện và điện áp lớn, kéo dài tuổi thọ.

Dễ dàng bảo trì: Cấu trúc được thiết kế hợp lý, dễ tháo rời và sửa chữa, giảm chi phí bảo trì.

Các thông số kỹ thuật khác nhau: Để đáp ứng nhu cầu của người dùng khác nhau, AC từ tính có nhiều thông số kỹ thuật và mô hình để lựa chọn, bao gồm các mức hiện tại khác nhau, mức điện áp và cấu hình tiếp xúc phụ trợ.
