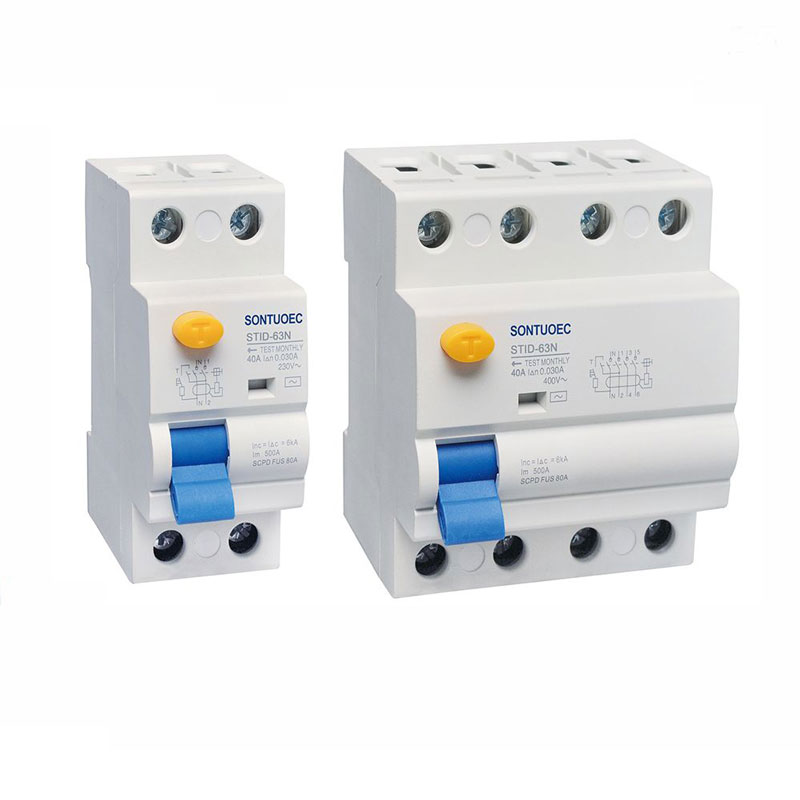

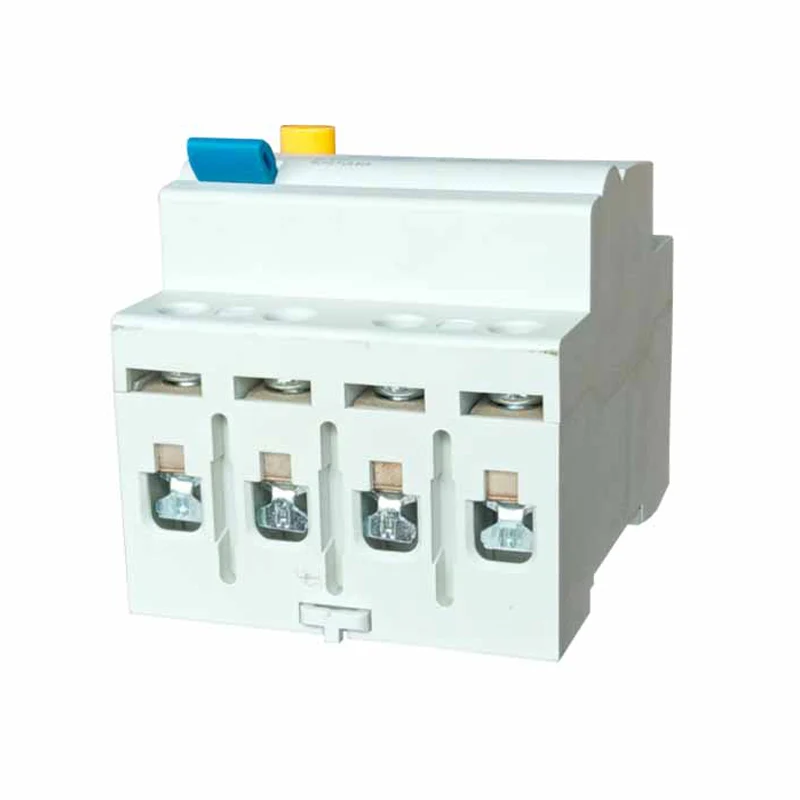

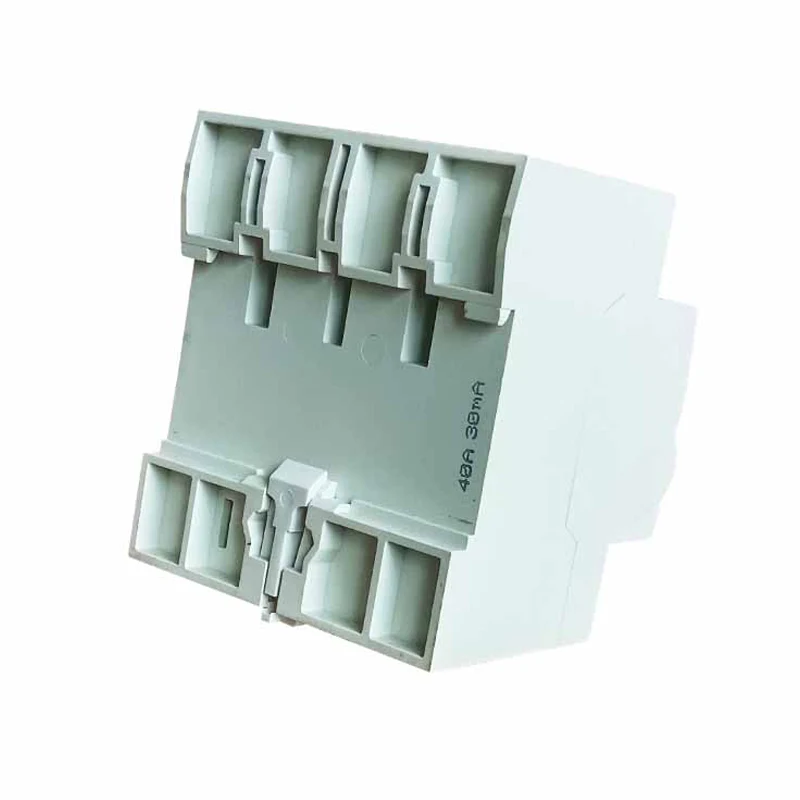

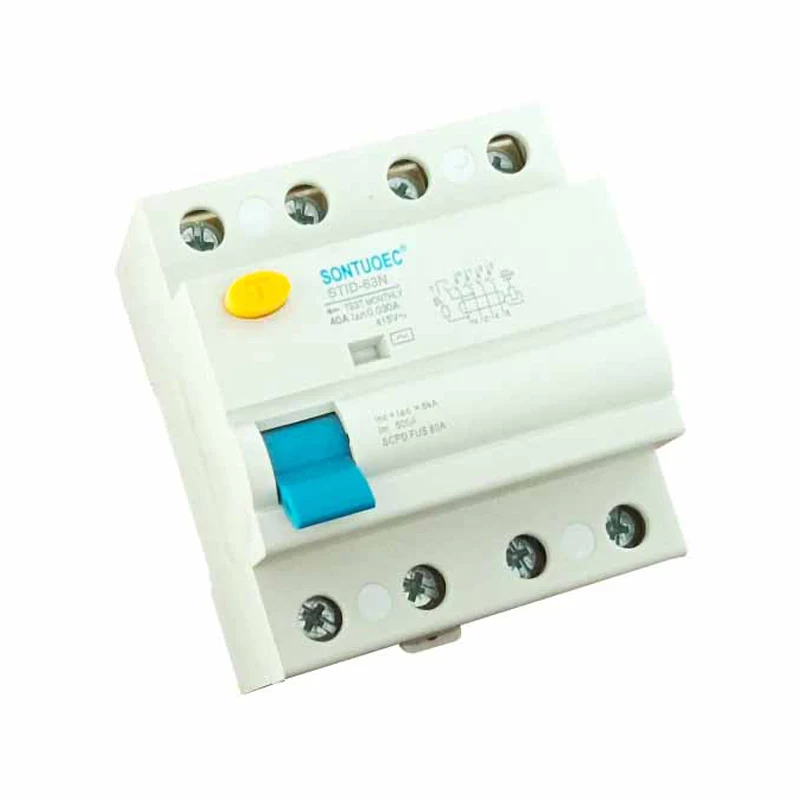

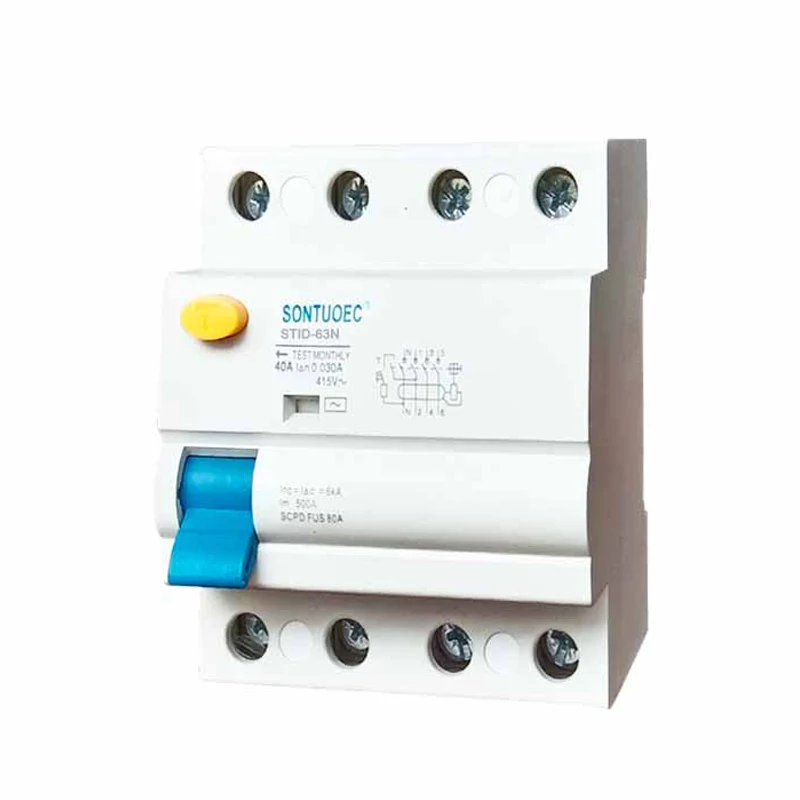

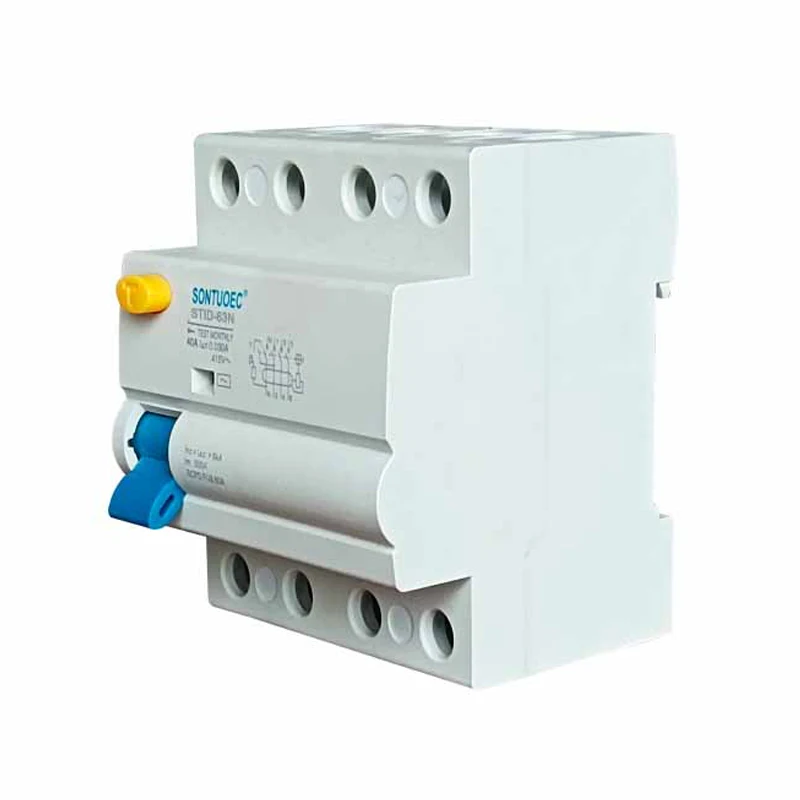

RCCB 63A/100mA Dòng điện còn lại RCCB là dòng điện trong một mạch khác với dòng hoạt động thông thường, có thể được tạo ra do thiệt hại cách nhiệt của thiết bị, sốc điện nhân sự hoặc lỗi mặt đất, v.v ... Chức năng chính của RCCB là nhanh chóng cắt dây điện.
TIÊU CHUẨN: | IEC 61008-1 |
Người mẫu: |
Ký-63n |
Đặc điểm hiện tại còn lại: |
Và, và |
Cực số: |
2p, 4p |
Dòng điện được xếp hạng: |
16a, 25a, 32a, 40a, 63a; |
Điện áp định mức: |
230/400V AC |
Tần suất định mức: |
50/60Hz |
Xếp hạng IΔN hoạt động còn lại IΔN: |
10mA, 30mA, 100mA, 300mA, 500mA |
Xếp hạng còn lại hiện tại không hoạt động I ΔNO: |
.5.5iΔN |
Xếp hạng ngắn mạch điều kiện dòng điện Inc: |
6000a |
Xếp hạng ngắn mạch còn lại có điều kiện IΔC hiện tại: |
6000a |
Thời gian vấp: |
Tripping ≤0.1sec tức thời |
Phạm vi hiện tại vấp phải còn lại: |
0,5iΔN ~ iΔN |
Độ bền cơ điện: |
4000 chu kỳ |
Mô -men xoắn buộc: |
2.0nm |
Thiết bị đầu cuối kết nối: |
Thiết bị đầu cuối cột đầu nối với kẹp |
Cài đặt: |
Tăng cường đường sắt DIN 35mm |
Nguyên tắc hoạt động của RCCB dựa trên các nguyên tắc cảm ứng điện từ và cân bằng hiện tại. Khi dòng dư trong mạch đi qua máy biến áp, máy biến áp sẽ tạo ra một thông lượng từ tương ứng. Thông lượng từ tính này được chuyển đổi thành tín hiệu điện và được xử lý bởi một mạch điện tử. Khi tín hiệu điện được xử lý đạt đến ngưỡng đặt trước, RCCB sẽ kích hoạt cơ chế giải phóng hoạt động, khiến bộ ngắt mạch nhanh chóng cắt mạch.
Độ nhạy cao: RCCB có khả năng phát hiện các dòng dư nhỏ, thường dưới 30mA (giá trị chính xác phụ thuộc vào thông số kỹ thuật của sản phẩm), giúp cắt các mạch kịp thời trước khi xảy ra tai nạn điện giật.
Phản hồi nhanh: RCCB có thể nhanh chóng cắt mạch trong vòng vài mili giây sau khi phát hiện dòng điện còn lại, điều này ngăn chặn hiệu quả các vụ tai nạn sốc điện và sự lan truyền của các đám cháy điện.
An toàn và đáng tin cậy: RCCB áp dụng các thành phần điện tử tiên tiến và cơ chế ngắt kết nối với độ tin cậy và ổn định cao. Đồng thời, nó cũng có quá tải và các chức năng bảo vệ ngắn mạch, có thể bảo vệ hoàn toàn sự an toàn của các mạch và thiết bị.
Dễ dàng cài đặt và bảo trì: RCCB thường áp dụng thiết kế mô -đun, cấu trúc nhỏ gọn và dễ cài đặt. Nó cũng có kiểm tra dễ dàng và thay thế các tiếp điểm để bảo trì và kiểm tra thường xuyên.
RCCB 63A/100mA Dòng điện còn lại được sử dụng rộng rãi trong nhiều tình huống cần bảo vệ điện, bao gồm nhưng không giới hạn ở:
Các tòa nhà dân cư và thương mại: Để bảo vệ thiết bị điện và an toàn cá nhân chống lại tai nạn sốc điện và hỏa hoạn. Trong nhà, RCCB thường được cài đặt trong các hộp phân phối làm bảo vệ chính hoặc chi nhánh cho các mạch nhà.
Dây chuyền sản xuất công nghiệp: Nó được sử dụng để bảo vệ hoạt động bình thường của các thiết bị điện như động cơ, máy biến áp, v.v., và ngăn chặn thiệt hại và tắt máy của thiết bị do rò rỉ và quá tải. Trong lĩnh vực công nghiệp, RCCB thường được lắp đặt ở đầu vào điện của thiết bị điện làm thiết bị bảo vệ của thiết bị.
Các cơ sở công cộng: chẳng hạn như bệnh viện, trường học, thư viện và các địa điểm khác, RCCB được sử dụng để đảm bảo hoạt động an toàn của thiết bị điện và sử dụng điện an toàn cho nhân viên. Những nơi này thường có yêu cầu cao hơn về an toàn điện, vì vậy RCCB được sử dụng rộng rãi hơn.
