Loại AC RCBO 4P

RCBO AC Type 4P là cầu dao 4 cực kết hợp chức năng bảo vệ dòng điện dư và bảo vệ quá dòng, được thiết kế đặc biệt cho các mạch dòng điện xoay chiều (AC). Nó có thể tự động cắt nguồn điện khi phát hiện dòng điện dư (tức là dòng điện rò rỉ) trong mạch để ngăn ngừa cháy điện và tai nạn điện giật cá nhân. Đồng thời, nó còn có chức năng bảo vệ quá dòng, có thể tự động cắt nguồn điện trong trường hợp quá tải hoặc ngắn mạch trong mạch để bảo vệ an toàn cho mạch điện và thiết bị.

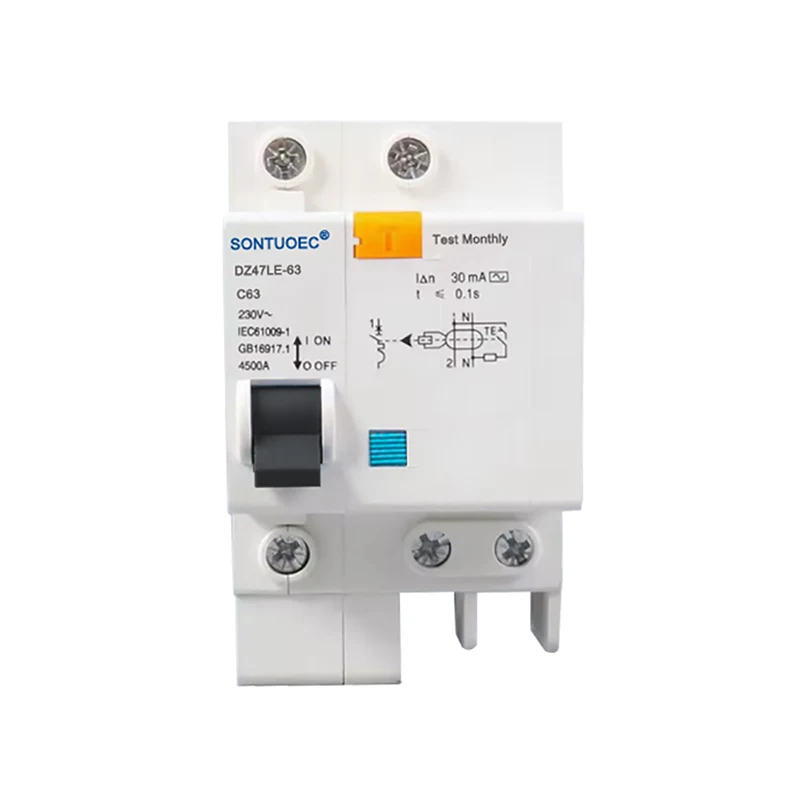

Người mẫu:DZ47LE-63

Gửi yêu cầu

Mô tả Sản phẩm

tên	Bộ ngắt mạch dư có bảo vệ quá dòng
đặc trưng	bảo vệ quá tải/ngắn mạch/rò rỉ
Cực Không	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Công suất đột phá	3kA,4,5KA,6KA
Đã xếp hạng Hiện tại(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Dòng điện hoạt động dư định mức:	10mA,30mA,100mA,300mA,500mA
Định mức Điện áp(V)	240/415v
cài đặt	loại đường ray din
tiêu chuẩn	IEC61009-1, GB16917-1
chứng nhận	CN

Nguyên lý hoạt động

Nguyên lý hoạt động của Loại AC RCBO 4P dựa trên tổng vectơ dòng điện và nguyên lý điện từ. Khi dòng điện trong mạch trên dây cháy (L) và dây zero (N) không bằng nhau về độ lớn thì tổng vectơ của dòng điện ở phía sơ cấp của mạch máy biến áp không bằng 0, điều này tạo ra điện áp cảm ứng ở cuộn dây phía thứ cấp. Điện áp cảm ứng này được thêm vào rơle điện từ, tạo ra dòng điện kích thích tạo ra lực khử từ ngược. Khi dòng điện sự cố đạt giá trị dòng điện làm việc của RCBO, lực khử từ ngược này sẽ làm cho phần ứng bên trong rơle điện từ nhả ra khỏi ách, đẩy cơ cấu vận hành hoạt động và cắt mạch dòng điện sự cố.

Bộ ngắt mạch bảo vệ rò rỉ đất điện tử dòng DZ47LE-63 phù hợp với mạch dân dụng một pha AC 50Hz / 60Hz, điện áp định mức 230V và dòng điện định mức 6A ~ 63A; 400V cho mạch ba pha AC 50Hz/60Hz. Nó có thể bảo vệ quá tải dạng mạch và ngắn mạch. Sản phẩm này có ưu điểm là khối lượng nhỏ, khả năng đứt cao, dây có điện và đường số 0 được cắt cùng lúc, đồng thời bảo vệ con người khỏi bị điện giật do rò rỉ điện trong trường hợp dây cháy và đường số 0 nối ngược.

Nó phù hợp với tiêu chuẩn IEC61009-1,GB16917.1.

Tính năng:

1) .Cung cấp bảo vệ chống điện giật, chạm đất, dòng rò;

2) .Cung cấp bảo vệ chống quá tải, ngắn mạch và quá điện áp;

3). Khối lượng nhỏ, khả năng phá vỡ cao; dây trực tiếp và đường số 0 bị cắt cùng một lúc;

4). Kích thước và trọng lượng nhỏ, lắp đặt và đi dây dễ dàng, hiệu suất cao và bền

5). Cung cấp khả năng chống vấp do vận hành sai do điện áp tức thời và dòng điện tức thời.

Tính năng & Lợi ích

Bảo vệ đa chức năng: Loại RCBO AC 4P kết hợp bảo vệ dòng điện dư và bảo vệ quá dòng để cung cấp khả năng bảo vệ toàn diện cho các mạch và thiết bị.

Độ nhạy cao: Bảo vệ có độ nhạy cao chống lại việc sử dụng đột ngột hoặc dòng điện xoay chiều hình sin dư tăng chậm đảm bảo tách rời.

Phạm vi ứng dụng rộng rãi: Thích hợp cho các mạch điện xoay chiều trong hệ thống phân phối điện gia dụng, công nghiệp và thương mại, đặc biệt là hệ thống dây điện một cháy một không.

Dễ dàng cài đặt và bảo trì: thiết kế kết cấu hợp lý, dễ cài đặt, đồng thời dễ dàng thực hiện bảo trì và đại tu.

Kịch bản ứng dụng

Loại RCBO AC 4P được sử dụng rộng rãi để bảo vệ mạch điện xoay chiều trong gia đình, văn phòng, cơ sở thương mại và cơ sở công nghiệp. Nó đặc biệt thích hợp cho các ứng dụng yêu cầu bảo vệ cả dây Fire và Zero, chẳng hạn như mạch chiếu sáng, mạch ổ cắm và bảo vệ thiết bị như động cơ.

4P RCBO AC Type
