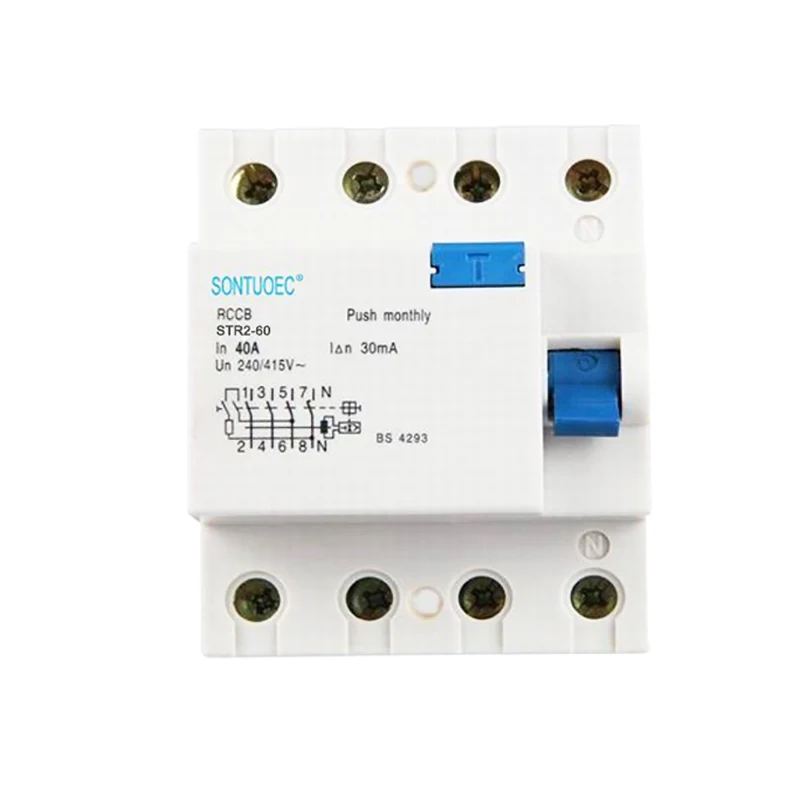

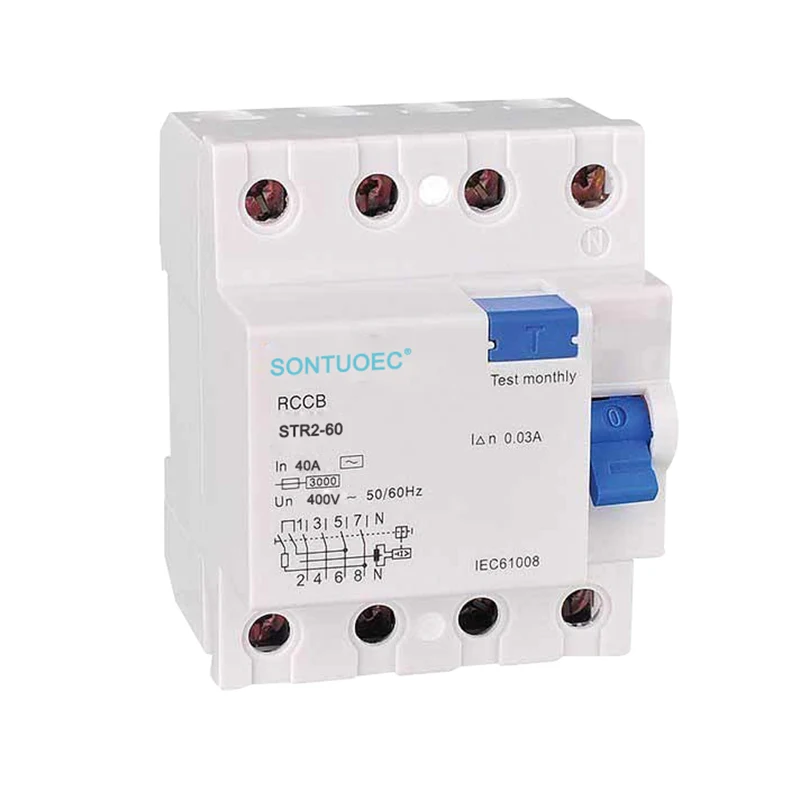

4P 63A /30MA RCD AC

Loại AC RCD 4P 63A /30MA này kích hoạt cơ chế ngắt kết nối nội bộ của RCD, khiến RCD nhanh chóng cắt nguồn cung cấp điện, do đó bảo vệ sự an toàn của thiết bị điện và nhân sự.

Gửi yêu cầu

Mô tả Sản phẩm

Tiêu chuẩn	IEC61008-1

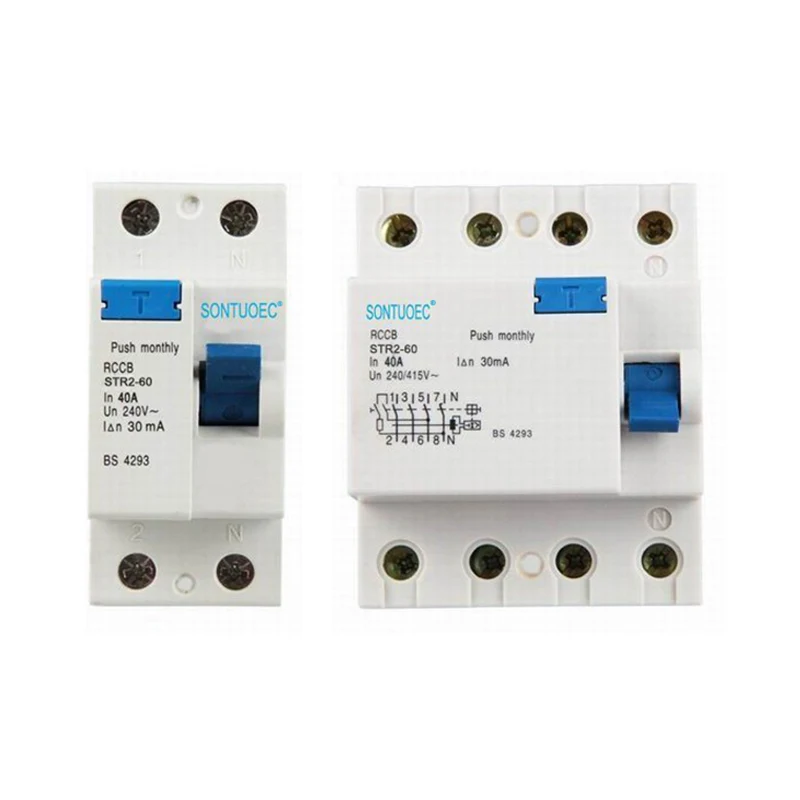

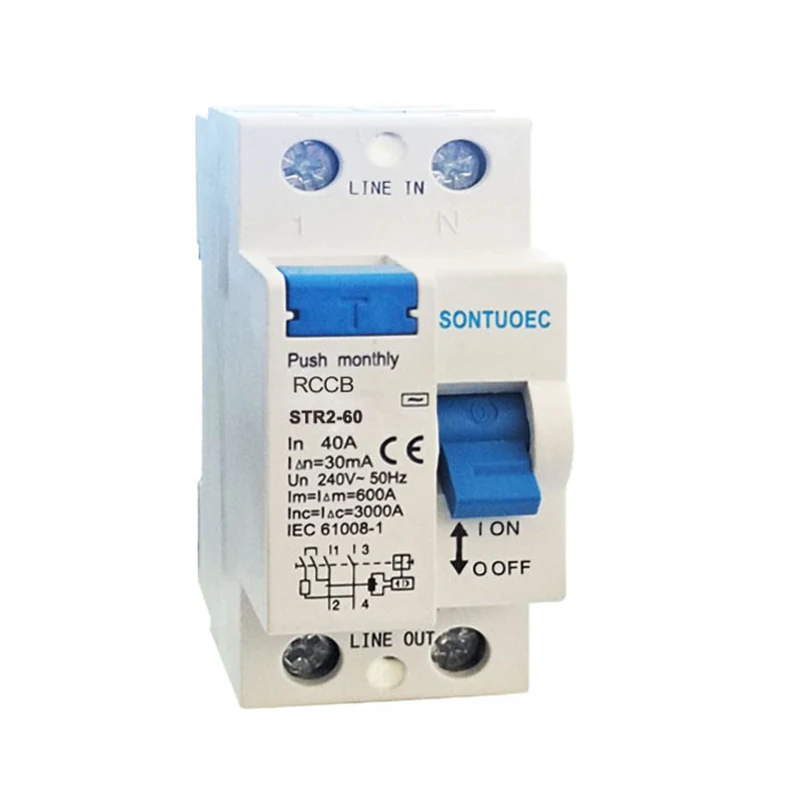

Số cực	2p, 4p
Dòng điện được xếp hạng (a)	16 ,, 25,32,40,63
Xếp hạng hoạt động còn lại Hiện tại (IN) (MA)	10.30.100.300.500
Xếp hạng còn lại Dòng điện không hoạt động (INO) (MA)	≤0,5in
Điện áp định mức (V)	AC 230/240
Điện áp định mức (V)	AC 230/400
Dòng điện hoạt động còn lại Phạm vi	0,5in ~ in
Thời gian còn lại còn lại	≤0,3s
Ngắn mạch Năng lực (ICU)	6000a
Sức chịu đựng	4000
Bằng cấp bảo vệ	IP20

Khái niệm cơ bản

4P: Chỉ ra rằng loại AC RCD 4P 63A /30MA này là một công tắc bốn cực, tức là nó có thể kiểm soát đồng thời Bốn mạch của bốn mạch. Thiết kế này thường được sử dụng trong các ứng dụng trong đó pha, 0 và hai dây mặt đất cần được cắt cùng lúc để đảm bảo rằng trong trường hợp rò rỉ hoặc lỗi, mạch có thể bị cắt hoàn toàn để cung cấp mức độ bảo vệ an toàn điện cao hơn.

63A: Chỉ ra rằng RCD được đánh giá ở mức 63 amps, đây là giá trị dòng điện tối đa mà RCD có thể mang theo liên tục mà không gây ra quá nhiệt hoặc hư hỏng.

30mA: chỉ ra rằng RCD có dòng hành động rò rỉ 30 milliamp, tức là, khi dòng rò trong hệ thống điện vượt quá giá trị này, RCD sẽ nhanh chóng cắt nguồn điện để bảo vệ an toàn cá nhân và ngăn chặn các vụ tai nạn như hỏa hoạn.

RCD: Thiết bị hiện tại còn lại, một thiết bị an toàn điện được sử dụng để phát hiện dòng điện còn lại (nghĩa là dòng rò) trong hệ thống điện và cắt nguồn cung cấp điện.

Một loại: Nó có nghĩa là RCD là một loại, tức là nó có thể hoạt động chính xác trên cả AC và các dòng dư DC xung (có thể được phép cho dòng DC mịn DC). Loại RCD này phù hợp cho các mạch với nhiều thiết bị điện tử, chẳng hạn như các thiết bị gia dụng, thiết bị văn phòng, máy tính và các nơi khác.

Nguyên tắc hoạt động

Nguyên tắc hoạt động của RCD dựa trên máy biến áp dòng dư. Khi một dòng điện không cân bằng (nghĩa là rò rỉ) xảy ra trong một hệ thống điện, máy biến áp còn lại phát hiện dòng điện không cân bằng này và tạo ra thông lượng từ tính tỷ lệ với dòng rò. Thông lượng từ tính này kích hoạt cơ chế ngắt kết nối bên trong của RCD, khiến RCD nhanh chóng cắt nguồn điện, do đó bảo vệ sự an toàn của thiết bị điện và nhân sự.

Kịch bản ứng dụng

Sức mạnh công nghiệp: Trong môi trường công nghiệp, do sự hiện diện của một số lượng lớn các thiết bị điện và hệ thống mạch phức tạp, cần phải sử dụng 4P 63A /30mA RCD một loại để cung cấp bảo vệ an toàn điện toàn diện.

Thương mại: Trong các cơ sở thương mại như trung tâm mua sắm, khách sạn, v.v., nơi có sự tập trung cao của con người và thiết bị điện, loại RCD này cũng được yêu cầu để đảm bảo an toàn điện.

Khu dân cư cao cấp: Ở một số nhà ở cao cấp, 4p 63A /30mA RCD Một loại cũng được chọn để cung cấp mức độ bảo vệ an toàn điện cao hơn.

4P 63A /30mA RCD AC Type
