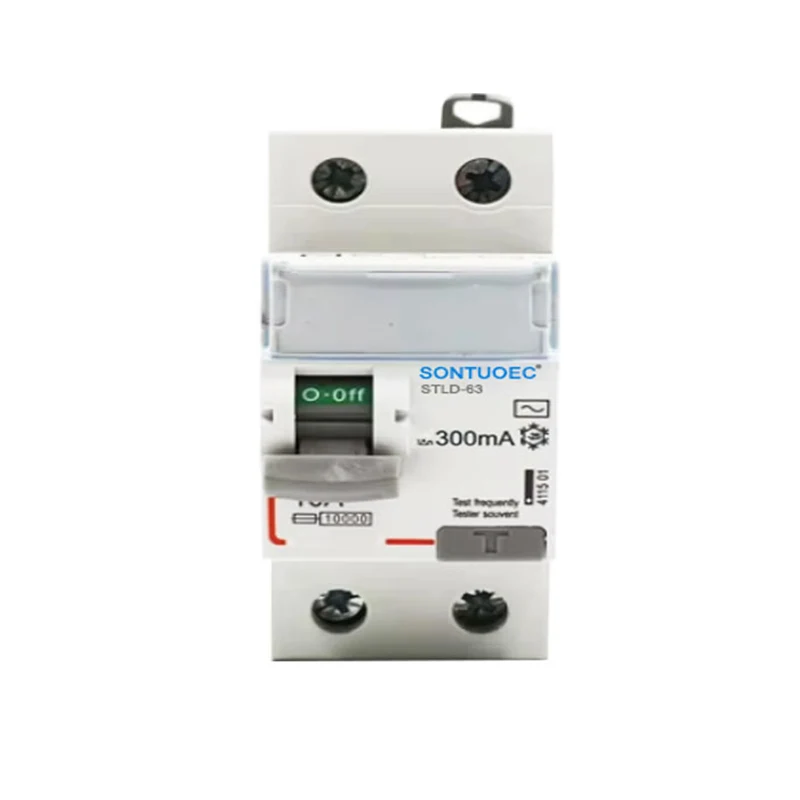

2p 63A/30mA RCD AC

Nguyên tắc hoạt động của loại AC RCD 2P 63A/30MA dựa trên máy biến áp dòng điện còn lại. Khi một dòng điện không cân bằng (nghĩa là rò rỉ) xảy ra trong một hệ thống điện, máy biến áp còn lại phát hiện dòng điện không cân bằng này và tạo ra thông lượng từ tính tỷ lệ với dòng rò. Thông lượng từ tính này kích hoạt cơ chế giải phóng nội bộ của RCD, khiến RCD nhanh chóng cắt nguồn điện.

Gửi yêu cầu

Mô tả Sản phẩm

Người mẫu:	Loại điện từ; Loại điện tử
TIÊU CHUẨN	IEC 61008-1
Đặc điểm hiện tại còn lại:	Và, và

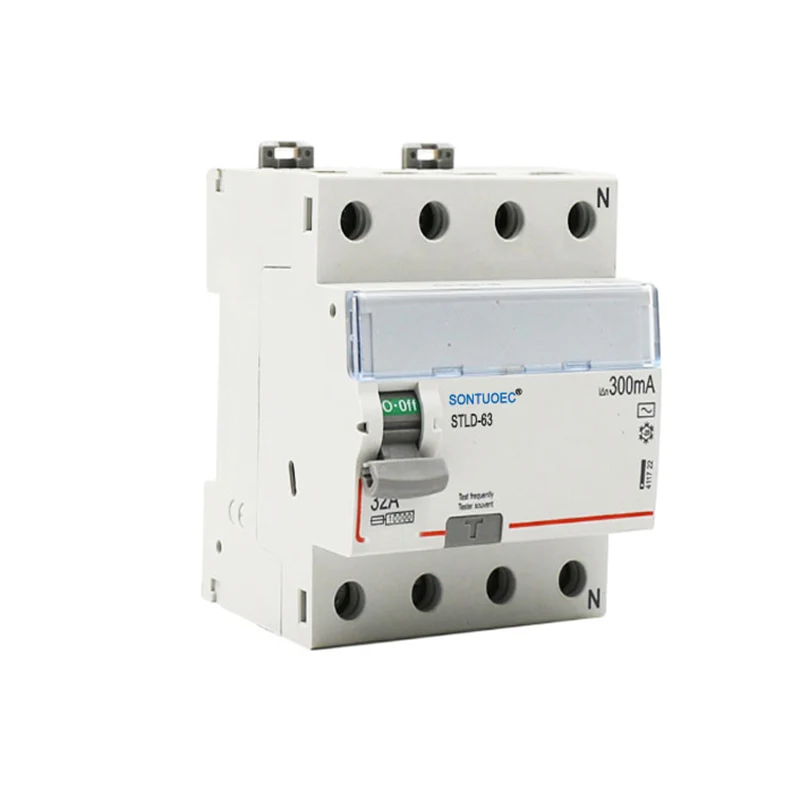

Cực số:	2p, 4p
Dòng điện được xếp hạng:	16a, 25a, 32a, 40a, 63a;
Điện áp định mức:	230/400V AC
Tần suất định mức:	50/60Hz
Xếp hạng IΔN hoạt động còn lại IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Xếp hạng còn lại hiện tại không hoạt động I ΔNO:	.5.5iΔN
Xếp hạng ngắn mạch điều kiện dòng điện Inc:	6000a
Xếp hạng ngắn mạch còn lại có điều kiện IΔC hiện tại:	6000a
Thời gian vấp:	Tripping ≤0.1sec tức thời
Phạm vi hiện tại vấp phải còn lại:	0,5iΔN ~ iΔN
Độ bền cơ điện:	4000 chu kỳ
Mô -men xoắn buộc:	2.0nm
Thiết bị đầu cuối kết nối:	Thiết bị đầu cuối cột đầu nối với kẹp

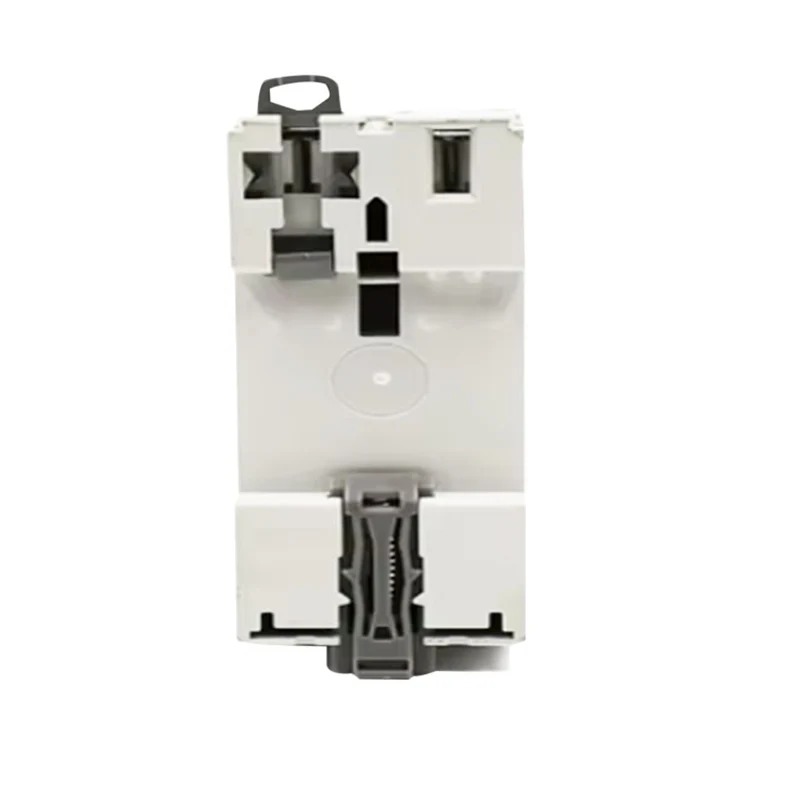

Cài đặt:	Tăng cường đường sắt DIN 35mm

Khái niệm cơ bản

2P: Chỉ ra rằng RCD này (thiết bị hiện tại còn lại) là một công tắc lưỡng cực, tức là, nó có thể kiểm soát việc tắt hai dòng cùng một lúc. Thiết kế này thường được sử dụng trong đó cả hai pha và dòng 0 cần phải được cắt cùng một lúc để đảm bảo rằng mạch có thể bị cắt hoàn toàn trong trường hợp rò rỉ hoặc lỗi, ngăn ngừa các vụ tai nạn an toàn như điện giật hoặc hỏa hoạn.

63a: Chỉ ra rằng RCD được đánh giá ở mức 63 amps. Dòng điện định mức là giá trị dòng điện tối đa mà RCD có thể mang theo liên tục mà không gây ra quá nhiệt hoặc hư hỏng. Trong các ứng dụng thực tế, dòng điện được xếp hạng thích hợp nên được chọn theo tải của hệ thống điện.

30MA: Chỉ ra rằng dòng hành động rò rỉ của RCD này là 30 mA. Dòng hành động rò rỉ là giá trị hiện tại tối thiểu mà RCD phát hiện dòng rò và kích hoạt một hành động. Khi dòng rò trong hệ thống điện vượt quá giá trị này, RCD sẽ nhanh chóng cắt nguồn điện để bảo vệ an toàn cá nhân và ngăn ngừa các vụ tai nạn như hỏa hoạn.

RCD: Thiết bị hiện tại còn lại là một thiết bị an toàn điện được sử dụng để phát hiện dòng điện còn lại (tức là dòng rò) trong hệ thống điện và cắt nguồn cung cấp điện. Nó được sử dụng rộng rãi trong các hệ thống điện điện áp thấp khác nhau để cung cấp sự bảo vệ toàn diện cho thiết bị và nhân sự điện.

Loại AC: Chỉ ra rằng RCD này phù hợp với các hệ thống dòng điện (AC) xen kẽ. Dòng điện xoay chiều (AC) là một cách phổ biến để truyền điện và được đặc trưng bởi các thay đổi định kỳ theo hướng điện áp và dòng điện so với dòng điện trực tiếp (DC). Do đó, khi chọn RCD, mô hình thích hợp nên được chọn dựa trên loại hệ thống điện (AC hoặc DC).

1. Bảo vệ chống lại lỗi/rò rỉ của trái đất và chức năng cô lập

2. Dòng điện ngắn mạch mạnh mẽ chịu được dung lượng

3. Có thể áp dụng cho kết nối busbar loại thiết bị đầu cuối và pin/nĩa

4. Được trang bị các thiết bị đầu cuối kết nối được bảo vệ bằng ngón tay

5. Ngắt kết nối mạch khi xảy ra lỗi của Lỗi/Rò rỉ Trái đất và vượt quá độ nhạy định mức

6. Sự phụ thuộc của nguồn điện và điện áp đường dây, và không có nhiễu bên ngoài, dao động điện áp. ---------- Dây kết nối kích thước lớn (cáp kết nối 35mm)
