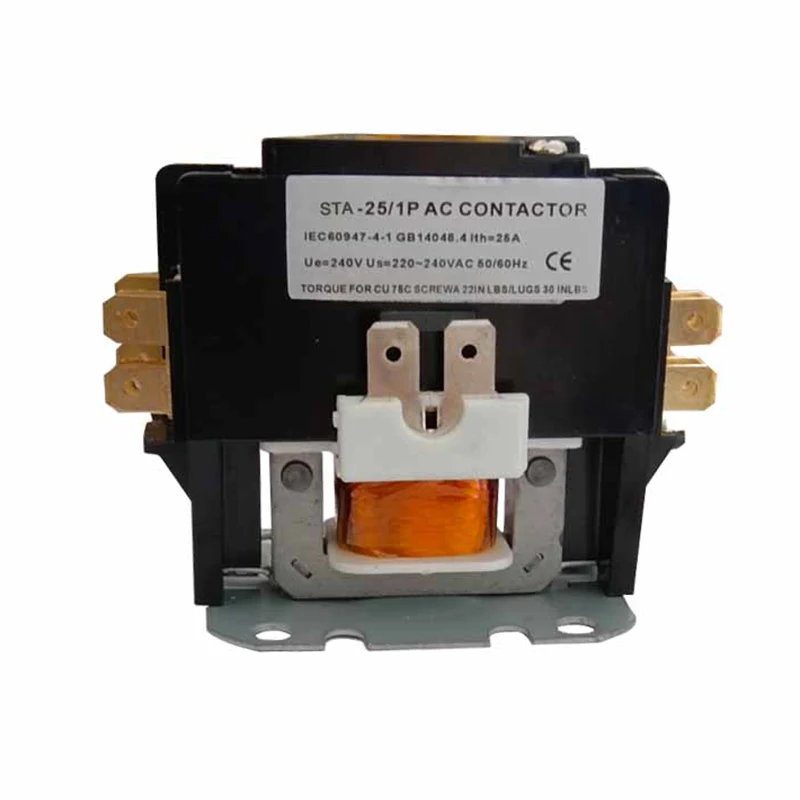

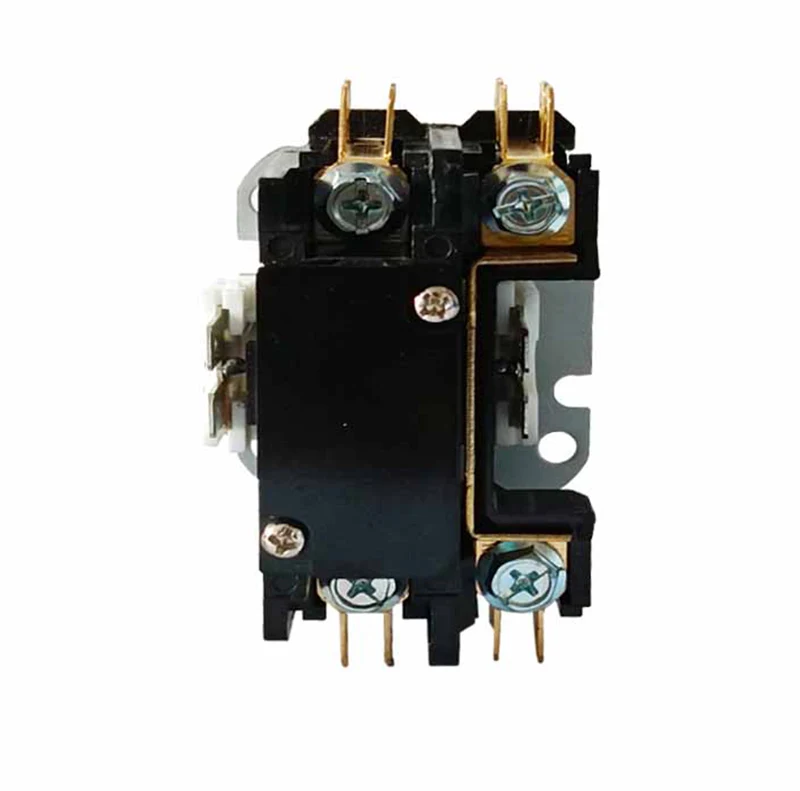

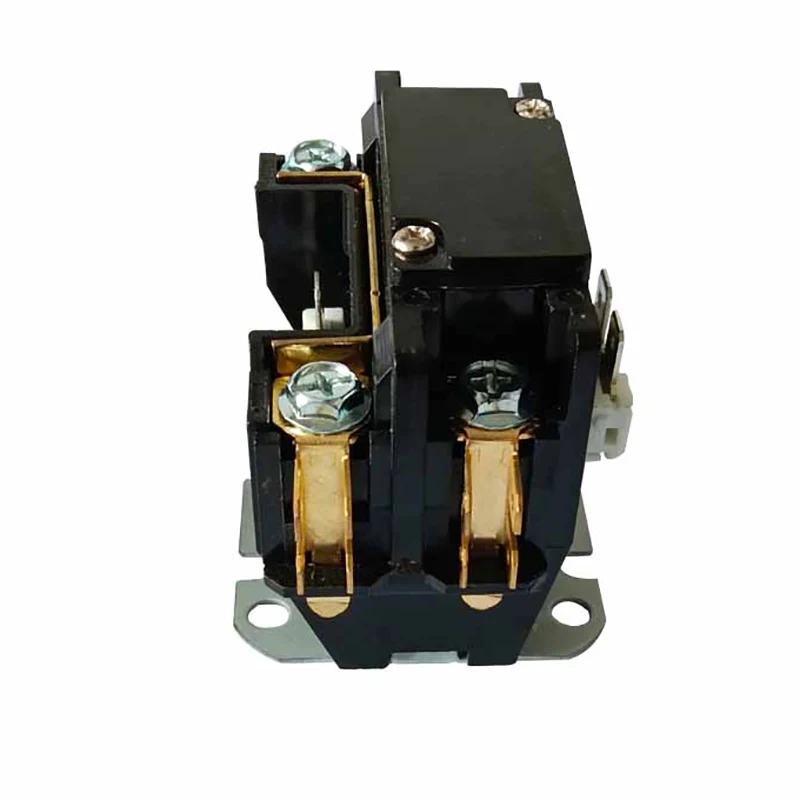

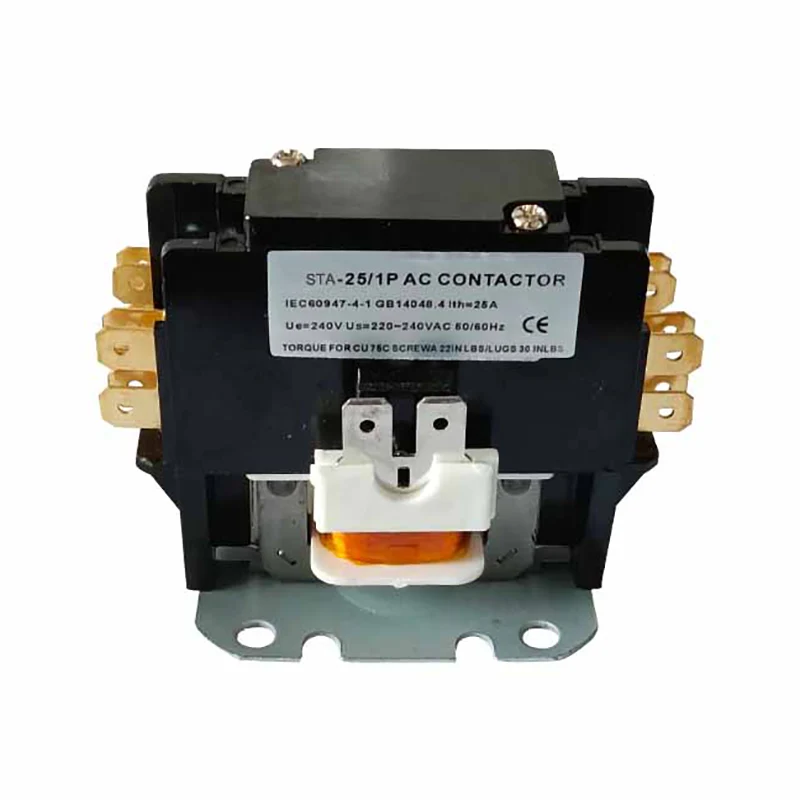

Tích hợp điều hòa AC 1.5p 25A

Nguyên tắc hoạt động

Khi cuộn dây của bộ điều hòa AC AC 1.5p 25a được cung cấp năng lượng, lõi sắt trở nên từ tính và thu hút hệ thống tiếp xúc đóng lại, do đó kết nối tải điện với nguồn điện. Khi cuộn dây bị khử năng lượng, lõi sắt mất từ ​​tính và hệ thống tiếp xúc được phân tách bằng lò xo, do đó ngắt kết nối tải khỏi nguồn năng lượng. Theo cách này, bộ tiếp xúc cho phép điều khiển từ xa tải điện.

Ứng dụng tiếp xúc mục đích xác định:

• Bộ điều hòa không khí CJX9 (hoặc STA) AC chủ yếu áp dụng cho một dòng AC 50Hz hoặc 60Hz, điện áp cách nhiệt định mức là 240V và xếp hạng dòng làm việc lên đến 60A, được sử dụng để đóng hoặc tắt dòng

• Các tiếp xúc điều hòa không khí là bộ tiếp xúc AC có mục đích xác định được thiết kế để sử dụng trong làm lạnh, điều hòa không khí và hệ thống sưởi điện.

• Kết nối nguồn có thể được thực hiện bằng các đầu nối ốc vít với kết nối nhanh hoặc đầu cuối với các kết nối nhanh

• Họ tuân thủ IEC60947-4-1

Cấu trúc và tính năng

Kết cấu:

Hệ thống điện từ: bao gồm cuộn dây, lõi và các thành phần khác, được sử dụng để tạo thông lượng từ tính để điều khiển việc mở và đóng hệ thống tiếp xúc.

Hệ thống liên hệ: Bao gồm liên hệ chính và tiếp xúc phụ, tiếp xúc chính được sử dụng để mang dòng điện cao và tiếp xúc phụ được sử dụng để nhận ra truyền và phản hồi của tín hiệu điều khiển.

Thiết bị dập tắt hồ quang: Được sử dụng để dập tắt vòng cung được tạo ra khi tiếp xúc bị ngắt kết nối để bảo vệ tiếp xúc khỏi thiệt hại.

Shell: Được sử dụng để bảo vệ các thành phần bên trong khỏi môi trường bên ngoài, trong khi cung cấp sự tản nhiệt.

Đặc trưng:

Với mục đích được xác định rõ và thiết kế cụ thể cho các hệ thống điện và loại tải cụ thể.

Hệ thống tiếp xúc được sản xuất từ ​​các vật liệu chất lượng cao với độ dẫn điện tốt và khả năng chống mài mòn.

Hệ thống điện từ có lực hút đủ để tham gia và giải phóng các liên hệ một cách đáng tin cậy.

Thiết bị dập tắt vòng cung có thể dập tắt hiệu quả vòng cung và bảo vệ các tiếp điểm khỏi thiệt hại.

Vỏ được thiết kế hợp lý với đủ sức mạnh và hiệu suất tản nhiệt.
